S-A5605T串口AT指令蓝牙音箱IC 支持U盘播放FM收音SPP\BLE数据透传

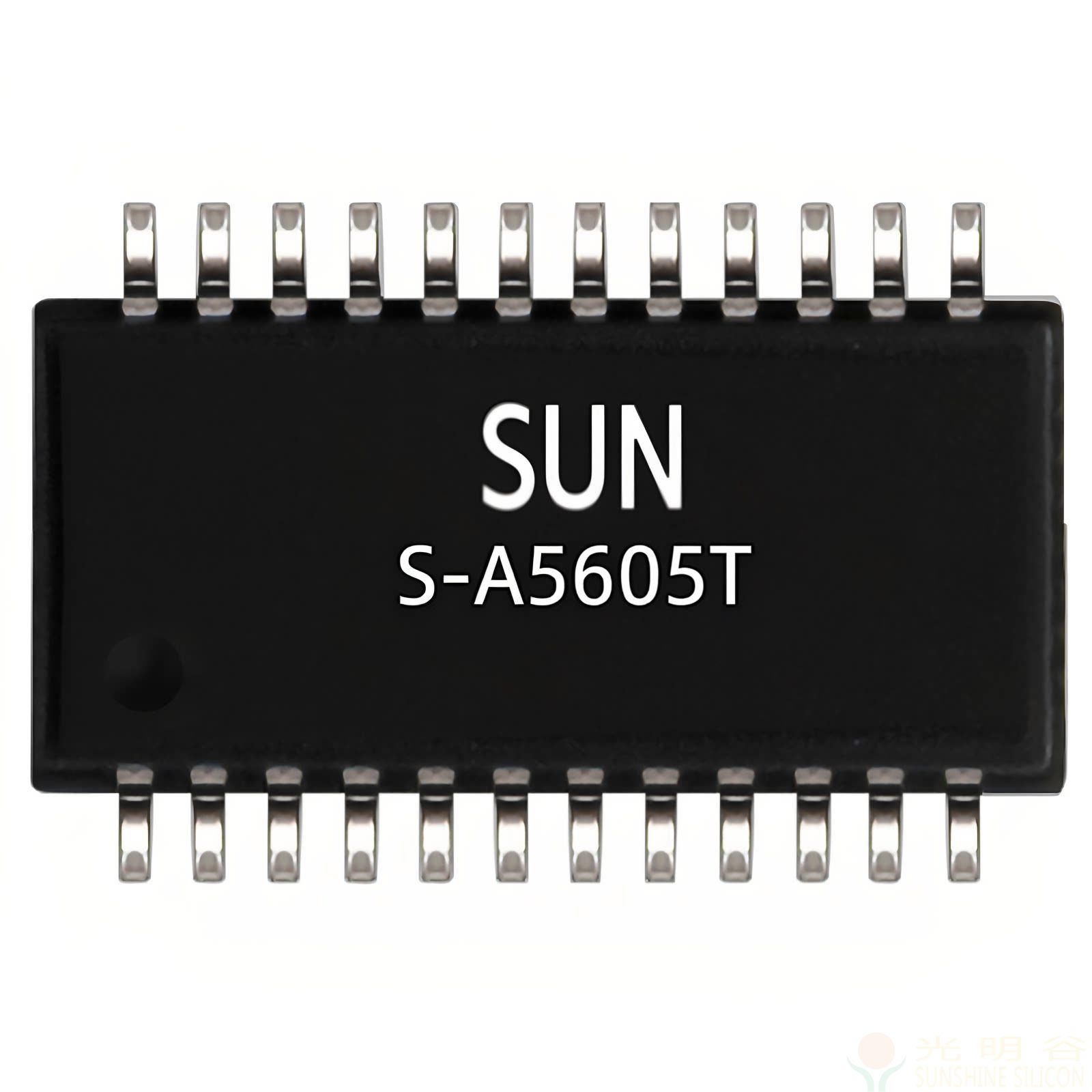

S-A5605T多功能蓝牙音箱SOC集成32位RISC-V核心+DSP，主频125MHz, SSOP24封装，蓝牙BT 5.4 ,单声道DAC输出，双声道AUX音质输入，单MIC输入，Flash：4 Mbit。支持EQ音效调节、串口AT指令、U盘播放FM收音SPP\BLE数据透传
S-A5605T多功能蓝牙音箱SOC集成32位RISC-V核心+DSP，主频125MHz, SSOP24封装，蓝牙BT 5.4 ,单声道DAC输出，双声道AUX音质输入，单MIC输入，Flash：4 Mbit。支持EQ音效调节、串口AT指令、U盘播放FM收音SPP\BLE数据透传
S-A5605T一个高度集成的6.0双模蓝牙数据SoC芯片，支持2mbps数据速率, 集成了高性能的射频收发器、基带、单片机、功能丰富的外设单元、可编程的协议和配置文件，支持蓝牙经典和低能耗应用。内置Flash架构使它适合于定制的应用程序。极具性价比的蓝牙音箱SoC芯片

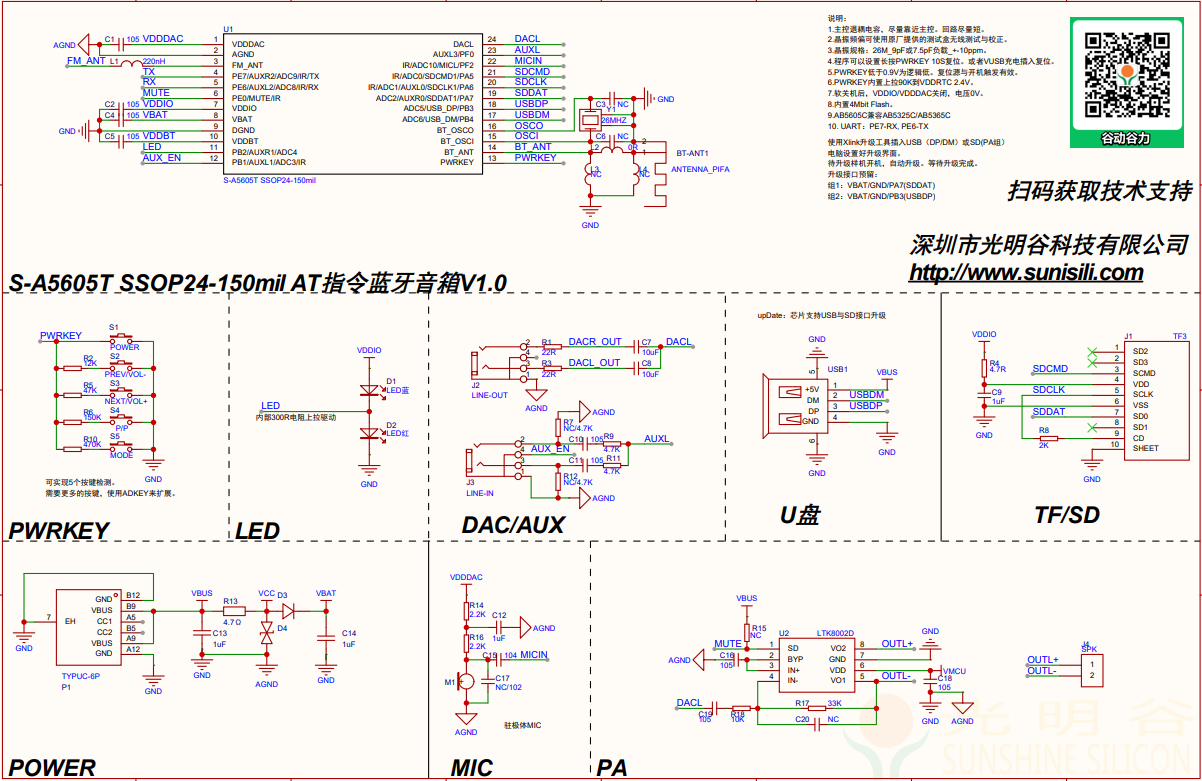

为方便用户快速验证使用，光明谷特出的S-A5605T已经内置程序，用户可以免开发（零代码）快速完成插卡\U盘\蓝牙音箱方案，提供原理图，DemoPCB(免开发即刻拥有蓝牙音箱方案)及PCB Layout指导。
蓝牙音频播放
支持插卡音乐播放
支持U盘音乐播放
支持SPP\BLE 数据透传
支持串口AT指令，可用MCU单片机、嵌入式设备控制
支持AUX音频输入
单声道DAC音频输出
支持歌词输出显示
支持FM收音
支持APP控制
1、免去复杂的蓝牙SOC开，拿来即用、只普通MCU发送指令即可；
2、支持歌词主动上报；
3、蓝牙状态状态主动上报；
4、U盘、TF卡播放状态、音乐信息主动上报；
5、支持SPP，BLE数据透传；
6、支持蓝牙名称用串口指令修改；
７、高性能音频DAC，信噪比96dB，带耳机放大器的单声道音频输出 ；
8、封装SOP24
RISC-V 32bit High performance CPU with DSP instruction;
32位 RISC-V 高性能CPU，内置DSP；
Program memory: internal 4M bit flash;
程序存储：内置4Mbits(512KB) Flash
Flexible GPIO pins with Programmable pull-up and pull-down resistors;
可灵活配置的GPIO, 可编程配置上拉或下拉电阻；
Support GPIO wakeup or interrupt;
Compliant to Bluetooth 5.4(QDID: 215269);
兼容蓝牙5.4(QDID: 215269);
TX output power +6dBm in typical;
典型发射功率: +6dBm
RX Sensitivity with -90.5dBm @EDR;
接收灵敏度：-90.5dBm @EDR;
Auio codec with 16bit stereo DAC and 16bit stereo ADC;
带16位DAC双声道立体声输出和16位ADC双声道立体声输入的音频编解码器；
Support flexible audio EQ adjust;
支持灵活的音频均衡器(EQ音效)调整；
Support Sample rate 8, 11.025, 12, 16, 22.05, 32, 44.1 and 48KHz;
支持音频采样率8、11.025、12、16、22.05、32、44.1和48KHz；
2 channel Analog MUX;
2通道模拟多路复用器；
One channel MIC amplifier input;
一路带运算放大器的MIC输入；
High performance mono audio ADC with 90dB SNR;
高性能单声道音频ADC，信噪比90dB；
High performance audio DAC with 96dB SNR, with headphone amplifier output;
高性能音频DAC，信噪比96dB，带耳机放大器输出；
SSOP24;
Temperature 温度特性
Operating temperature: -40℃ to +85℃;
Storage temperature: -65℃ to +150℃;
CPU： RISC-V + DSP扩展 (125MHz)
封装： SSOP24
蓝牙协议： BT 6.0 (QDID: 215269)
Flash： 4 Mbit
DC-DC： 不支持
内置充电： 不支持
DAC： 单声道
ADC： 单声道
USB声卡：支持
目前只支持SBC 格式。
蓝牙支持：
A2DP
AVRCP
AVDTP(source)
SPP
HFP
MP3
WAV
对U盘或SD卡的支持, 没有对容量进行限制, 只要格式化成FAT系列(FAT12/FAT16/FAT32/EXFAT)即可支持. 注意,不支持常见的电脑上的NTFS文件系统
FAT32文件系统最大能支持2TB=(2048G)容量的盘(采用32位2进制数来表示簇号,每个FAT文件能管理 2的32次方个簇4294967296个,每个簇最大容量容量为512kb,则可算出最大分区容量为2TB)
EXFAT文件系统则更厉害了,理论上能支持到64ZB= (64*1024(EB)*1024(PB)*1024(TB)*1024(G)) =68719476736 G
Note: 使用U盘或SD卡升级程序时,只支持FAT32
GB2312
符号 | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
VUSB | 充电器电压输入 | 3.0 | 5.0 | 5.5 | V | - |
VBAT | 电压输入 | 2.4 | 3.3 | 5 | V | - |
VDDIO | 3.3V LDO 电压输出 | - | 3.3 | - | V | 轻载条件 |
△VVDDIO | 输出偏差 1-σ | - | 56 | - | mV | VDDIO = 3.3V |
ILOAD | 最大输出电流 | - | - | 150 | mA | VBAT = 3.6V |
ISC | 短路电流限制 | - | - | 300 | mA | VBAT = 3.8V |
VDDBT | 1.2V LDO 电压输出 | - | 2.8 | - | V | 轻载条件 |
△VVDDBT | 输出偏差 1-σ | - | 48 | - | mV | VDDBT = 1.2V |
ILOAD | 最大输出电流 | - | - | 20 | mA | VBAT = 3.0V |
ISC | 短路电流限制 | - | - | 40 | mA | VBAT = 3.8V |
符号 | 描述 | 相关 GPIO | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
VIL | 低电平输入电压 | - | -0.3 | - | 1.27 | V | VDDIO = 3.3V |
VIH | 高电平输入电压 | - | 2.03 | - | 3.6 | V | VDDIO = 3.3V |
Driver Ability 1 | 输出驱动能力 1 | - | - | 32 | - | mA | VDDIO = 3.3V |
Driver Ability 0 | 输出驱动能力 0 | - | - | 8 | - | mA | VDDIO = 3.3V |
RPUP0 | 内部上拉电阻 0 | - | 8 | 10 | 12 | KΩ | - |
RPUP1 | 内部上拉电阻 1 | - | 0.24 | 0.3 | 0.36 | KΩ | - |
RPUP2 | 内部上拉电阻 2 | - | 160 | 200 | 240 | KΩ | - |
RPDN0 | 内部下拉电阻 0 | - | 8 | 10 | 12 | KΩ | - |
RPDN1 | 内部下拉电阻 1 | - | 0.24 | 0.3 | 0.36 | KΩ | - |
RPDN2 | 内部下拉电阻 2 | - | 160 | 200 | 240 | KΩ | - |
符号 | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
SNR | 信噪比 | - | 96 | - | dB | VDDDAC 电容 = 1μF，带 A 计权滤波器，输出 - 3dBV，输入频率 = 1KHz |
THD+N | 总谐波失真加噪声 | - | -70 | - | dB | VDDDAC 电容 = 1μF，带 A 计权滤波器，输出 - 3dBV，带 10K 负载，输入频率 = 1KHz |
Output Range | 最大输出电压 | - | 2.6 | - | V 峰峰值 | 32Ω 负载 |
符号 | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
SNR | 信噪比 | - | 90 | - | dB | VDDDAC 电容 = 1μF，带 A 计权滤波器，输入正弦波幅值 850mV RMS，输入频率 = 1KHz |
THD+N | 总谐波失真加噪声 | - | -76 | - | dB | VDDDAC 电容 = 1μF，带 A 计权滤波器，输入正弦波幅值 850mV RMS，输入频率 = 1KHz |
Input Range | 输入正弦波峰值幅值 | 0 | - | VCM | V | 从辅助输入，辅助 0dB 增益，VCM 代表共模电压 |
特性 | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
Maximum Transmit Power | 最大发射功率 | - | - | 7 | dBm | - |
RMS DEVM | 均方根偏差 | - | 5.5 | - | % | 最大 TX 功率，2-DH5 数据包 |
Peak DEVM | 峰值偏差 | - | 12.5 | - | % | - |
EDR Relative Transmit Power | EDR 相对发射功率 | - | -0.2 | - | dB | - |
Sensitivity @ Basic Rate | 基本速率下的灵敏度 | - | -88.3 | - | dBm | 误码率（BER）= 0.1%，使用 DH5 数据包 |
Sensitivity @ EDR | EDR 模式下的灵敏度 | - | -90.5 | - | dBm | 误码率（BER）= 0.01%，使用 2-DH5 数据包 |
符号 | 特性 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
IRTC | RTC 模式电流 | - | 4 | - | μA | 4.2V 输入，室温 |
Sleep | 睡眠电流 | - | 500 | 2000 | μA | 3.3V 输入，室温 |
K歌宝；
单声道音箱
| 按键序号 | 按键名 | 功能描述 |
|---|---|---|
| SW1 | POWER | 长按开关机 |
| SW2 | PREV\V- | 短按上一曲\长按音量减 |
| SW3 | NEXT\V+ | 短按加一曲\长按音量加 |
| SW4 | PLAY\PAUSE | 播放/暂停, FM收音时，长按搜索电台 |
| SW5 | MODE | 模式切换 |

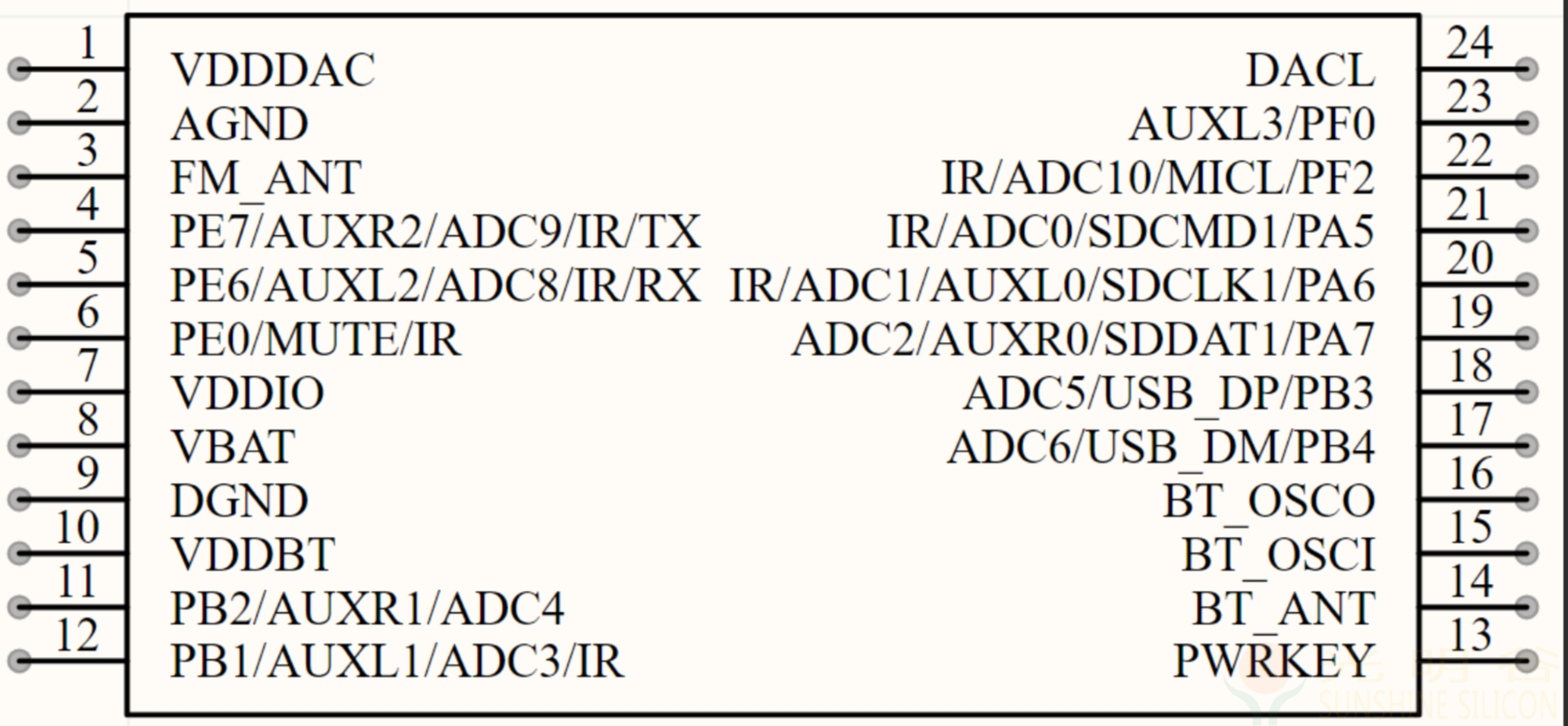

引脚编号 | 名称 | 类型 | 功能 |
1 | VDDDAC | PWR | DAC 电源 |
2 | AGND | GND | DAC 模拟地 |
3 | FM ANT | A | FM 接收天线 |
4 | PE7 | I/O | 本方案只做串口发送TX |
5 | PE6 | I/O | 本方案只做串口接收RX |
6 | PE0/MUTE | I/O | 功放静音（开关功放）：MUTE |
7 | VDDIO | PWR | VDDIO 电源输出，接1uF电容到地 |
8 | VBAT | PWR | VBAT 电源输入，接1uF电容到地 |
9 | DGND | GND | 数字接地 |
10 | VDDBT | PWR | 蓝牙电源LDO，接1uF电容到地 |
11 | PB2 | I/O | GPIO：PB2， 本方案推双LED， 内部300R电阻上拉驱动，省外部电阻 |
12 | PB1 | I/O | GPIO：PB1， 本方案AUX音频输入插入检测 |
13 | PWRKEY | I/O | 按键输入， 通过分压电阻可以接 多个按键，最多 5 个 |
14 | BT_ANT | ANT | 蓝牙天线 |
15 | BT_OSCI | I/O | 26M晶振 OSC 输入 |
16 | BT_OSCO | I/O | 26M晶振 OSC 输出 |
17 | USB_DM/PB4 | I/O | GPIO: PB3,USB DM |
18 | USB_DP/PB3 | I/O | GPIO: PB3,USB DP |
19 | PA7 | I/O | GPIO: PA7, 本方案SDDAT0， SD卡数据引脚 |
20 | PA6 | I/O | GPIO：PA6， 本方案SDCLK，SD卡时钟引脚 |
21 | PA5 | I/O | GPIO：PA5, 本方案SDCMD |
22 | MICL/PF2 | I/O | GPIO: PF2, 本方案MICIN 麦输出 用于蓝牙通话 |
23 | PF0 | I/O | GPIO：PF0, 本方案AUXL 音频输入 |
24 | DACL | A | DACL 左声道输出 |
注：I/O：数字输入 / 输出；I：数字输入；A：模拟引脚；ANT: 接天线 PWR：电源引脚；GND：接地。
