蓝牙耳机充电仓电路工作原理

耳机充电仓电路工作原理

耳机充电仓内部电路结构及作用分析:
该耳机充电仓以IP5413P电源管理芯片为核心，构建了一套高度集成的充放电系统。

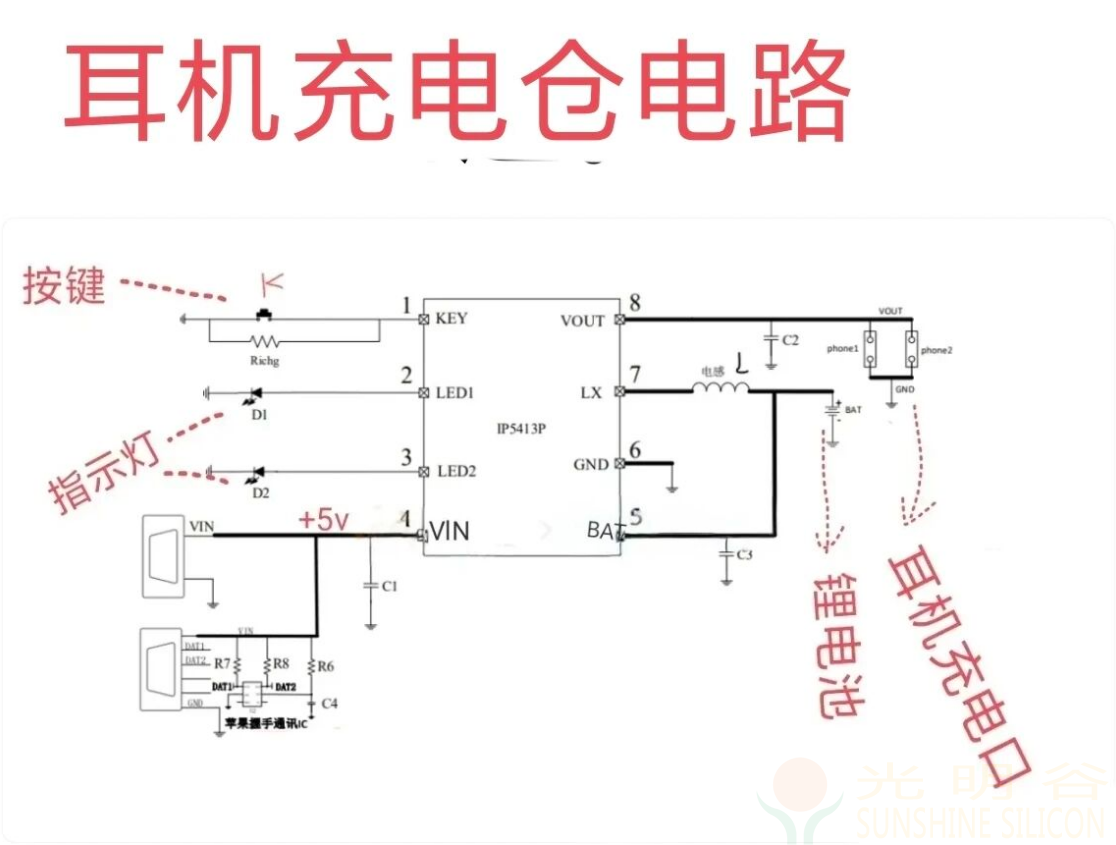

如配图示

IP5413P承担电源枢纽作用：
充电时，外部5V通过VIN脚经内部线性电路为内部锂电池充电；

放电时，锂电池通过BAT脚供电，芯片控制SW脚与外部电感L进行高频能量转换，将电池电压升压至5V，由VOUT脚输出给耳机。

VIN与VOUT脚对地的电容C1、C2分别用于稳定输入和滤除输出纹波。

电路具备智能管控功能：LOAD脚通过检测耳机充电口的电平变化，自动识别耳机放入并唤醒芯片；

KEY脚外接按键K用于查询电量和复位；LED1与LED2脚驱动指示灯D1、D2，通过逻辑组合显示不同充放电状态。

此外，独立的苹果握手通讯IC负责与耳机进行协议认证，只有握手成功后才会开启充电并激活弹窗功能，解决了非授权配件的兼容性问题。
