SUN-JN5169-PA-V1.0 Zigbee模块 加PA

SUN-JN5169-PA Zigbee模块,工作频段: 2405~2480MHz,最大发射功率: 10dBm(不带PA),20dB(带PA),提供丰富的固件,可免开发快速拥有智能家居产品生态。

¥0

立即购买


SUN-JN5169-PA-V1.0 Zigbee模块 加PA



1. SUN-JN5169-PA-V1.0正反面实物图


SUN-JN5169-PA-V1.0 Zigbee模块 加PA(图1)

淘宝购买


2.产品特性


SUN-JN5169-PA V1模块产品特性参数,如下所示:

2.1 产品特性描述


工作频段: 2405~2480MHz

最大发射功率: 10dBm(不带PA),20dB(带PA)

最大室外无障碍通讯距离: 500m

最大室外无障碍组网距离: 100 m

接收灵敏度: -97dBm

工作温度: -40℃ ~ + 125℃

电源电压: +2.0V ~ +3.6V(推荐值+3.3/V)

待机电流:

         10mA (无睡眠)

         深度睡眠电流:0.12μA


工作电流

      35mA(TX)

      25mA(RX)


支持协议

       Zigbee3.0 / ZigBee HA / ZigBee Light Link



2.2 应用场景


● 智能家居以及工业传感器等;

● 安防系统、定位系统;

● 无线遥控,无人机;

● 无线游戏遥控器;

● 医疗保健产品;

● 无线语音,无线耳机;

● 汽车行业应用。



3.天线接口


内置PCB天线;同时预留有可选的外接天线接口。



4.SUN-JN5169-NPA-V1.0 IO定义说明


4.1.SUN-JN5169-PA-V1.0 IO定义说明



SUN-JN5169-PA-V1.0 Zigbee模块 加PA(图2)



4.2.SUN-JN5169-PA-V1.0 模块引脚定义说明



模块引脚         功能名称        说明

29        GND        地(不用)

30        ANT        备用外接天线引脚(不用)

1        3V3        电源

2        IO18

3        IO19

4        GND

5        IO11

6        IO12

7        IO17

8        IO13        清网按键

9        IO16

10        DO1        下载使能

11        IO15        RX1

12        IO14        TX1



13        3V3        电源

14        RX0        接下载工具TX

15        TX0        接下载工具RX

16        RESET        复位

17        GND        地



18        3V3        电源

19        IO10

20        IO9

21        IO8

22        IO5

23        IO4

24        ADC1

25        ADC4

26        ADC3

27        DO0

28        GND        地


4.3.光明谷科技K6K7系列开关(标准固件)IO口定义


SUN-JN5169-PA-V1.0 Zigbee模块 加PA(图3)



4.4.光明谷科技K6K7系列开关(标准固件)应用参考原理图


SUN-JN5169-PA-V1.0 Zigbee模块 加PA(图4)


4.5.光明谷科技K6K7系列开关(标准固件)应用参考原理图



SUN-JN5169-PA-V1.0 Zigbee模块 加PA(图5)


4.6.光明谷科技H6系列产品(标准固件)IO口定义

我们有很多产品的固件,没有一个一个展示,如zigbee智能网关、窗帘开关、智能万能红外遥控器、智能门锁、烟感、气感等。有需求联系我们获取相关资料


5.封装尺寸

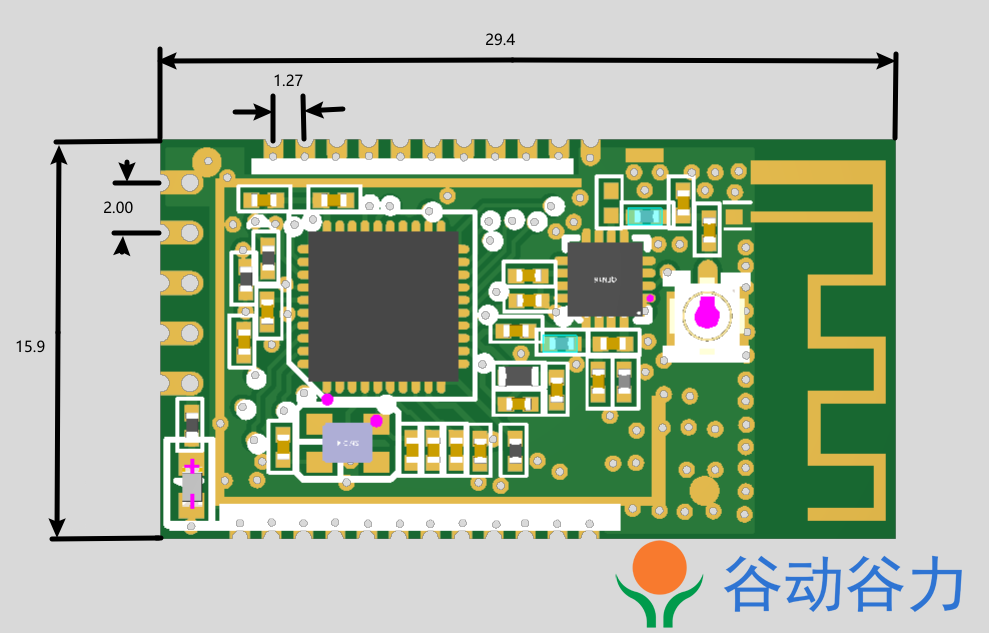

SUN-JN5169-PA-V1.0 尺寸图

SUN-JN5169-PA-V1.0 Zigbee模块 加PA(图6)



订货信息型号


序号

型号

芯片方案

PA

通信距离

封装形式

天线形式

备注

1

SUN-JN5169-PA-N

JN5169

500m

邮票孔贴片

PCB


2

SUN-JN5169-PA-IPX

JN5169

200m

邮票孔贴片

IPX外置




详细规格书


SUN-JN5169-PA Zigbee模块规格书


Github开源SDK

SUN-JN5169: SUN-JN5169
