S-BE5607U蓝牙发射接收器SOC集成32位RISC-V核心+DSP指令，主频达125MHz, SOP16封装，支持BT 5.4蓝牙协议 (QDID: 194248),立体声双声道DAC输出，双声道AUX音质输入，单MIC输入，Flash：4 Mbit,内置充电。
支持EQ音效调节。
USB dongle， 适用车载蓝牙发射接收器IC。
可将AUX音、USB声卡音频、U盘音乐、FM收音等音频通过蓝牙发射给蓝牙耳机、音箱等设备。
1、免去复杂的蓝牙SOC开发，拿来即用；
2、支持AUX音频蓝牙转发；
3、支持USB声卡音频蓝牙转发；
4、支持U盘蓝牙转发；
5、支持FM收音蓝牙转发；
6、支持蓝牙接收与发射模式切换；
7、立体声（双声道）音频输出 ；
8、封装SOP16
低成本，IC成本低至1.xx元内, 量大价优，低呼您想象
蓝牙5.4 ，音频高效稳定传输
免开发、零代码、画板即用
支持U盘音乐播放
内置播放音效
支持USB声卡
支持AUX音频输入
支持FM收音
支持APP控制
86型智能控制终端背景音乐面板与远程吊顶蓝牙喇叭组网配对使用，免去布线；
智能桌面音箱与远端蓝牙耳机、音箱配对使用；
车载蓝牙音频接收发射；
电视伴音与远端蓝牙耳机配对使用防止打扰，与蓝牙音箱配对使用扩宽音频到功放，免布线；
工控设备语音提示音箱

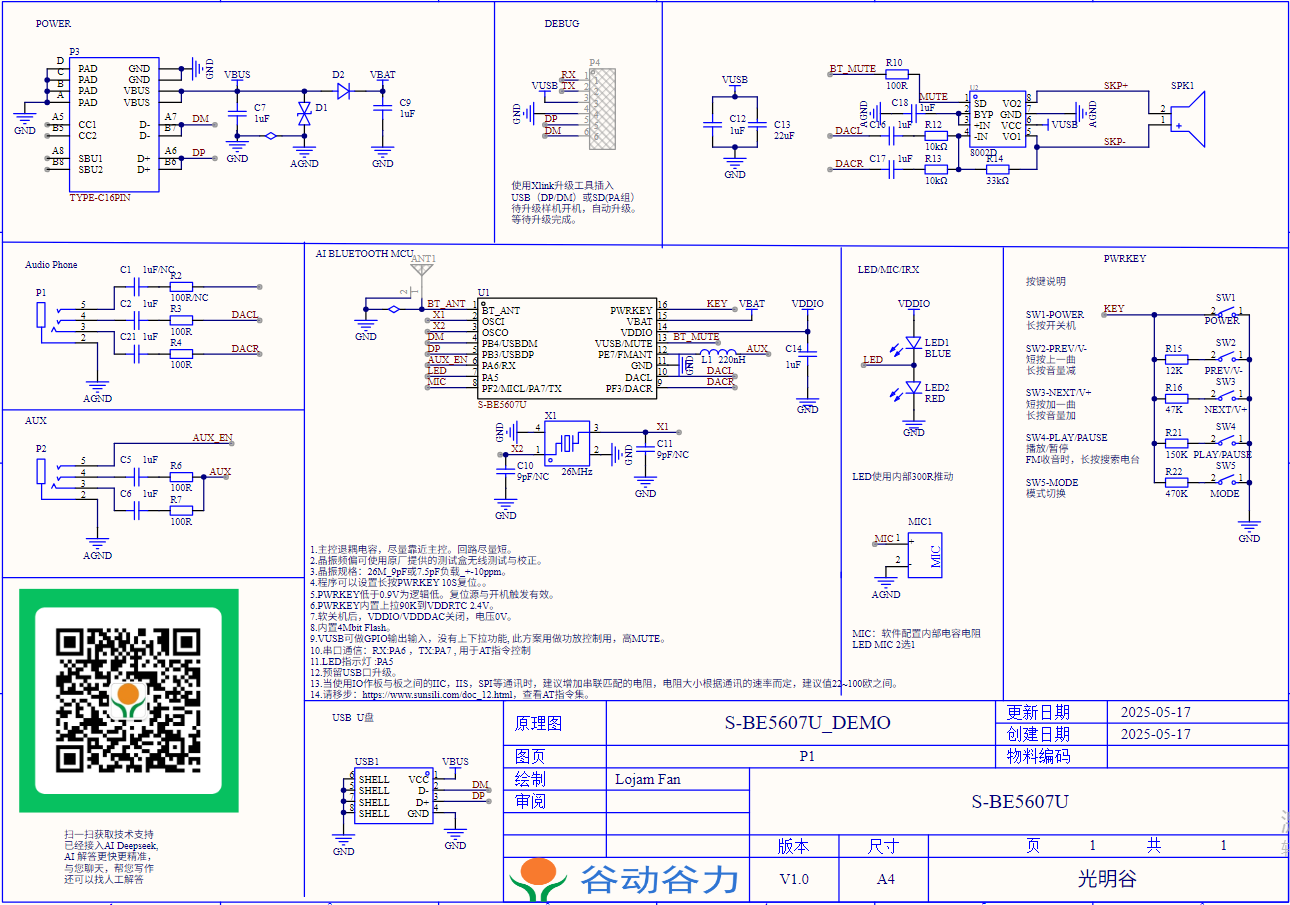

| 引脚号 | 引脚名 | 功能说明 |
|---|---|---|
| 1 | BT_ANT | 蓝牙天线 |
| 2 | OSCI | 晶振 |
| 3 | OSCO | 晶振 |
| 4 | PB4 | USBDM接Ｕ盘 |
| 5 | PB3 | USBDP接Ｕ盘\固件下载 |
| 6 | PA6 | AUX音频插入检测 |
| 7 | PA5 | LED, 驱动两个红、蓝灯 |
| 8 | PF2\PA7 | MIC输入 |
| 9 | PF3\DACR | 右声道输出 |
| 10 | DACL | 左声道输出 |
| 11 | GND | 接地 |
| 12 | PF7 | AUX输入， FM收音模式时FM天线，用耳机线或音频线当FM天线 |
| 13 | VUSB | 此方案中做普通IO（无上下拉功能）， 用功放IC控制，低开高关 |
| 14 | VDDIO | 内部LDO输出，给内部、外部外设供电，必须接1uF电容到地 |
| 15 | VBAT | 供电，须1uF耦合电容靠近IC，带电量检测，无须外部分压ADC采集 |
| 16 | PWRKEY | 按键，ADC采样，内部上拉，具体按键功能参与下表 |
| 按键序号 | 按键名 | 功能描述 |
|---|---|---|
| SW1 | POWER | 长按开关机 |
| SW2 | PREV\V- | 短按上一曲\长按音量减 |
| SW3 | NEXT\V+ | 短按加一曲\长按音量加 |
| SW4 | PLAY\PAUSE | 播放/暂停, FM收音时，长按搜索电台 |
| SW5 | MODE | 模式切换 |
32位 RISC-V 高性能CPU，内置DSP；
程序存储：内置4Mbits(512KB) Flash
可灵活配置的GPIO, 可编程配置上拉或下拉电阻；
兼容蓝牙5.4(QDID: 215269);
典型发射功率: +6dBm
接收灵敏度：-90.5dBm @EDR;
Audio Interface 音频接口
带16位DAC双声道立体声输出和16位ADC双声道立体声输入的音频编解码器；
支持灵活的音频均衡器(EQ音效)调整；
支持音频采样率8、11.025、12、16、22.05、32、44.1和48KHz；
2通道模拟多路复用器；
一路带运算放大器的MIC输入；
高性能单声道音频ADC，信噪比90dB；
高性能音频DAC，信噪比96dB，带耳机放大器输出；
Package 封装
SOP16;
Temperature 温度特性
工作温度: -40℃ to +85℃;
存储温度: -65℃ to +150℃;
其他特性
CPU： RISC-V + DSP扩展 (125MHz)
封装： SOP16
蓝牙协议： BT 5.4 (QDID: 215269)
Flash： 4 Mbit
DC-DC： 不支持
内置充电： 支持
DAC： 立体声
ADC： 单声道
USB声卡：支持
SPDIF输出：支持
SPDIF输入：支持（只支持1路SPDIF, 输出只能2选1）
