AB5301A中科蓝讯蓝牙5.4 BLE双模支持插卡U盘光纤内置双边通话K歌蓝牙音箱IC

AB5301A多功能蓝牙音箱SOC集成32位RISC-V核心+DSP,LQFP48 封装,主频 120M,片上集成 RAM 192K,支持BT 5.4蓝牙协议 (QDID: 115952),立体声(双声道)DAC输出,双声道AUX音质输入,双MIC输入,Flash:8 Mbit。

¥0

概述

AB5301A多功能蓝牙音箱SOC集成32位RISC-V核心+DSP,LQFP48 封装,主频 120M,片上集成 RAM 192K,支持BT 5.4蓝牙协议  (QDID: 115952),立体声(双声道)DAC输出,双声道AUX音质输入,双MIC输入,Flash:8 Mbit。

支持EQ音效调节。

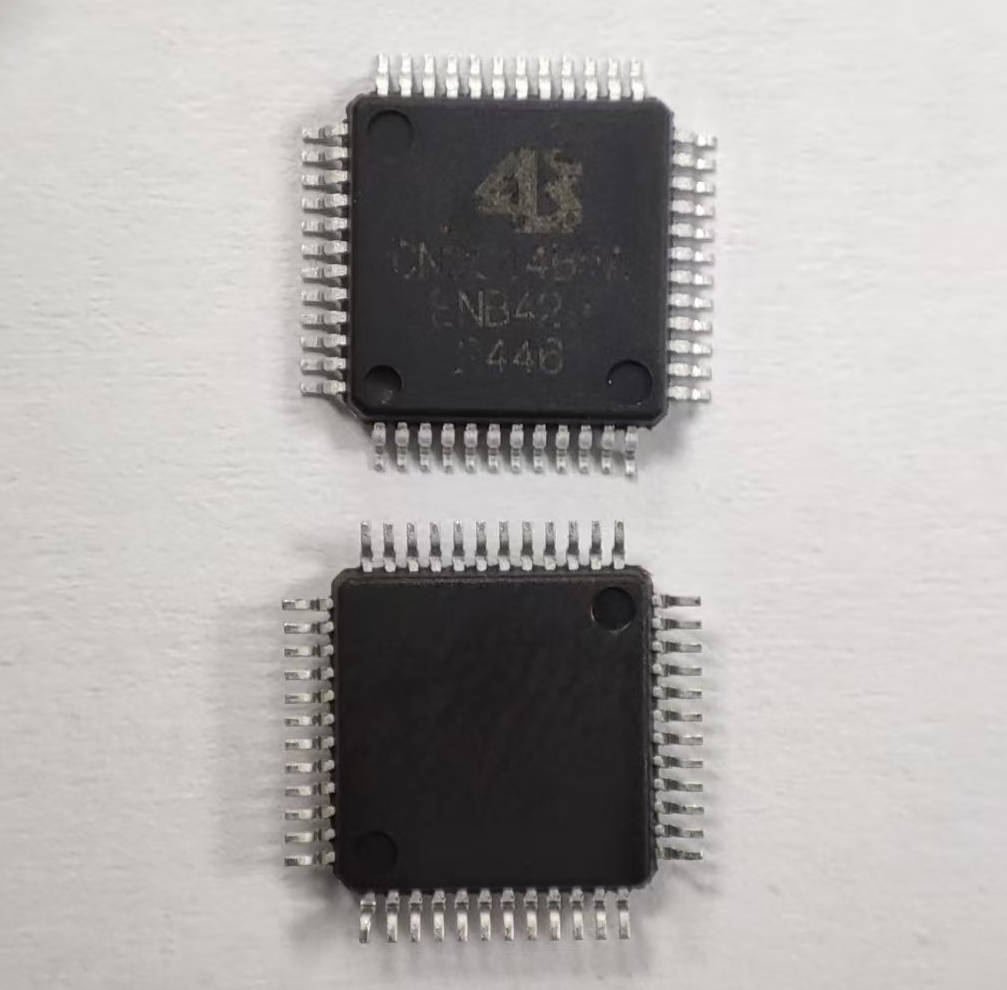

AB5301A中科蓝讯蓝牙5.4 BLE双模支持插卡U盘光纤内置双边通话K歌蓝牙音箱IC(图1)

AB5301A特性

CPU and Flexible GPIO CPU和可灵活配置GPIO

  • RISC-V 32bit High performance CPU with DSP instruction;

  • 32位 RISC-V 高性能CPU,内置DSP;

  • Program memory: internal 8M bit flash;

  • 程序存储:内置8Mbits(1MB) Flash

  • Flexible GPIO pins with Programmable pull-up and pull-down resistors;

  • 可灵活配置的GPIO, 可编程配置上拉或下拉电阻;

  • Support GPIO wakeup or interrupt;

Bluetooth Radio蓝牙射频特性

  • Compliant to Bluetooth 5.4(QDID: 115952);

  • 兼容蓝牙5.4(QDID: 115952);

  • TX output power +2dBm in typical;

  • 典型发射功率: +2dBm

  • RX Sensitivity with -90.5dBm @Basic Rate;

  • 接收灵敏度:-90.5dBm @Basic Rate;

Audio Interface 音频接口

  • Auio codec with 16bit stereo DAC and 16bit stereo ADC;

  • 带16位DAC双声道立体声输出和16位ADC双声道立体声输入的音频编解码器;

  • Support flexible audio EQ adjust;

  • 支持灵活的音频均衡器(EQ音效)调整;

  • Support Sample rate 8, 11.025, 12, 16, 22.05, 32, 44.1 and 48KHz;

  • 支持音频采样率8、11.025、12、16、22.05、32、44.1和48KHz;

  • 4 channel Analog MUX;

  • 4通道模拟多路复用器;

  • 2 channel MIC amplifier input;

  • 2路带运算放大器的MIC输入;

  • High performance mono audio ADC with 90dB SNR;

  • 高性能单声道音频ADC,信噪比90dB;

  • High performance audio DAC with 96dB SNR, with headphone amplifier output;

  • 高性能音频DAC,信噪比96dB,带耳机放大器输出;

Package 封装

  • LQFP48;

Temperature 温度特性

  • Operating temperature: -40℃ to +85℃;

  • Storage temperature: -65℃ to +150℃;

其他特性

  • CPU: RISC-V + DSP扩展 (120MHz)

  • 封装: LQFP48

  • 蓝牙协议: BT 5.4 (QDID:115952)

  • Flash: 8 Mbit

  • DC-DC: 不支持

  • 内置充电: 支持

  • DAC: 双声道

    ADC: 双声道

  • USB声卡:支持


典型应用

  • K歌宝;

  • 蓝牙5.4TV声霸;

  • 卡拉OK音箱;

  • 教师专用扩音器


引脚分布

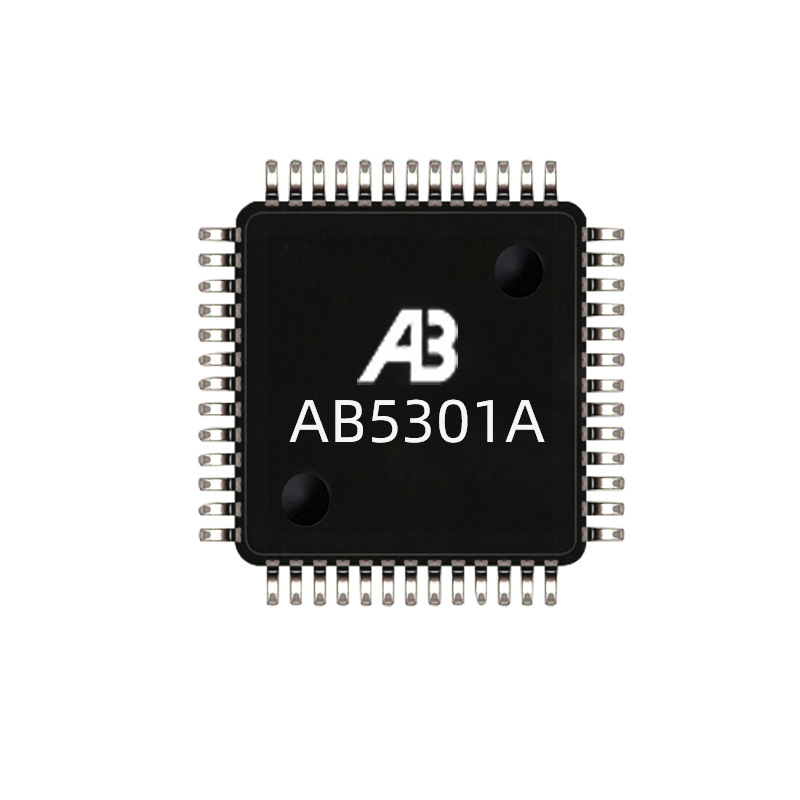

AB5301A中科蓝讯蓝牙5.4 BLE双模支持插卡U盘光纤内置双边通话K歌蓝牙音箱IC(图2)


参考资料

AB5301A中科蓝讯声霸蓝牙音箱插卡U盘光纤参考原理图下载_资料下载_SUNSHINE SILICON
