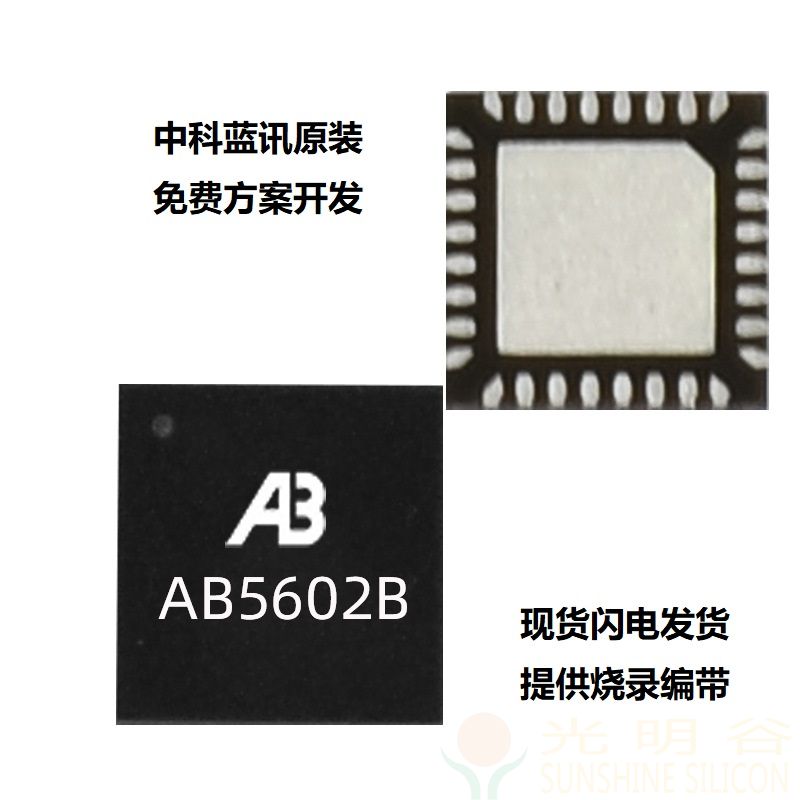

AB5602B带屏多功能立体声音箱声霸芯片中科蓝讯方案蓝牙5.4 BLE双模IC

AB5602B特性

CPU and Flexible GPIO CPU和可灵活配置GPIO

• RISC-V 32bit High performance CPU with DSP instruction;

• 32位 RISC-V 高性能CPU，内置DSP；


• Program memory: internal 4M bit flash;

• 程序存储：内置4Mbits(512KB) Flash


• Flexible GPIO pins with Programmable pull-up and pull-down resistors;

• 可灵活配置的GPIO, 可编程配置上拉或下拉电阻；

• Support GPIO wakeup or interrupt;

Bluetooth Radio蓝牙射频特性

• Compliant to Bluetooth 5.4(QDID: 215269);

• 兼容蓝牙5.4(QDID: 215269);


• TX output power +6dBm in typical;

• 典型发射功率: +6dBm


• RX Sensitivity with -90.5dBm @EDR;

• 接收灵敏度：-90.5dBm @EDR;

Audio Interface 音频接口

• Auio codec with 16bit stereo DAC and 16bit stereo ADC;

• 带16位DAC双声道立体声输出和16位ADC双声道立体声输入的音频编解码器；


• Support flexible audio EQ adjust;

• 支持灵活的音频均衡器(EQ音效)调整；


• Support Sample rate 8, 11.025, 12, 16, 22.05, 32, 44.1 and 48KHz;

• 支持音频采样率8、11.025、12、16、22.05、32、44.1和48KHz；


• 2 channel Analog MUX;

• 2通道模拟多路复用器；


• One channel MIC amplifier input;

• 一路带运算放大器的MIC输入；


• High performance mono audio ADC with 90dB SNR;

• 高性能单声道音频ADC，信噪比90dB；


• High performance audio DAC with 96dB SNR, with headphone amplifier output;

• 高性能音频DAC，信噪比96dB，带耳机放大器输出；

Package 封装

• QFN32;

Temperature 温度特性

• Operating temperature: -40℃ to +85℃;

• Storage temperature: -65℃ to +150℃;

其他特性

• CPU： RISC-V + DSP扩展 (125MHz)

• 封装： SSOP24

• 蓝牙协议： BT 5.4 (QDID: 215269)

• Flash： 4 Mbit

• DC-DC： 不支持

• 内置充电： 不支持

• DAC： 双声道(立体声)

  ADC： 单声道

• USB声卡：支持

• U盘：支持全速2.0

• SD/TF卡：支持


• FM收音：支持76~108MHz频段

• IR红外解码：支持

• 串口：3个全双工UART


典型应用

• K歌宝；

• 立体声带屏蓝牙音箱；

声霸

引脚分配

封装尺寸

资料下载
