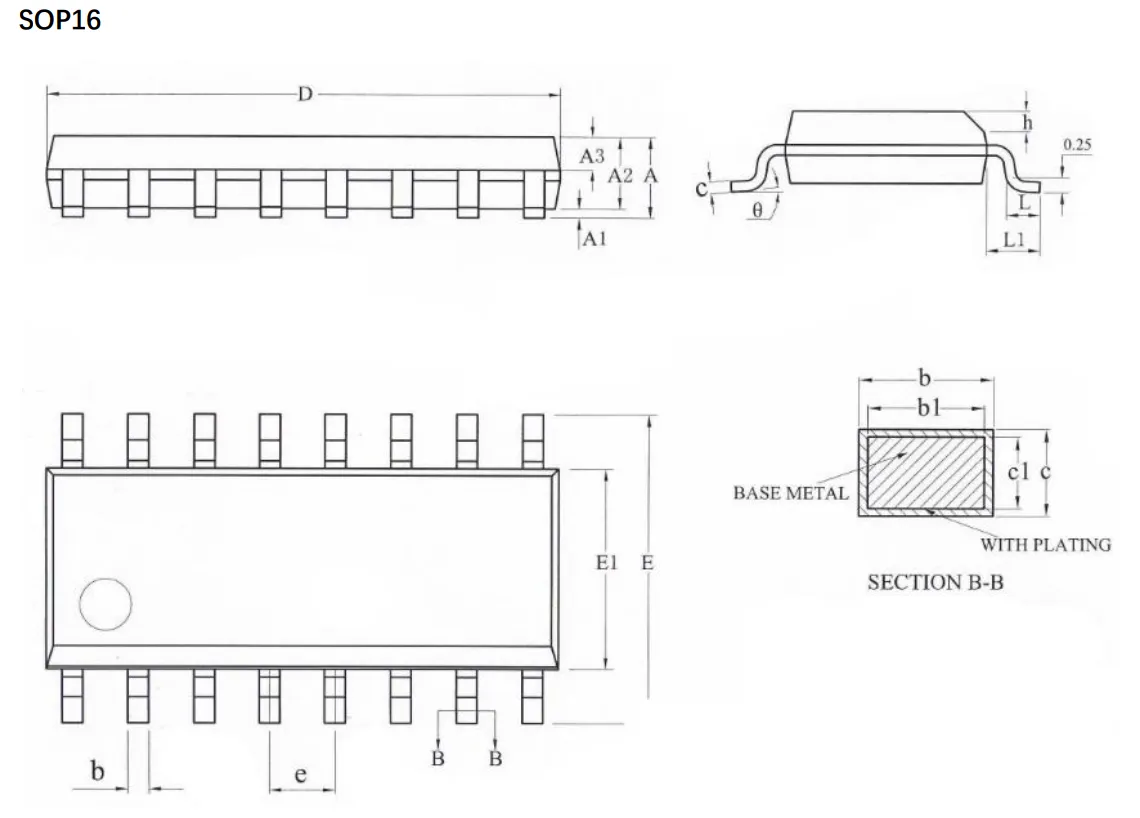

SMP37A MP3播放器IC SOP16封支持TF\SD卡\U盘播放 USB声卡

1

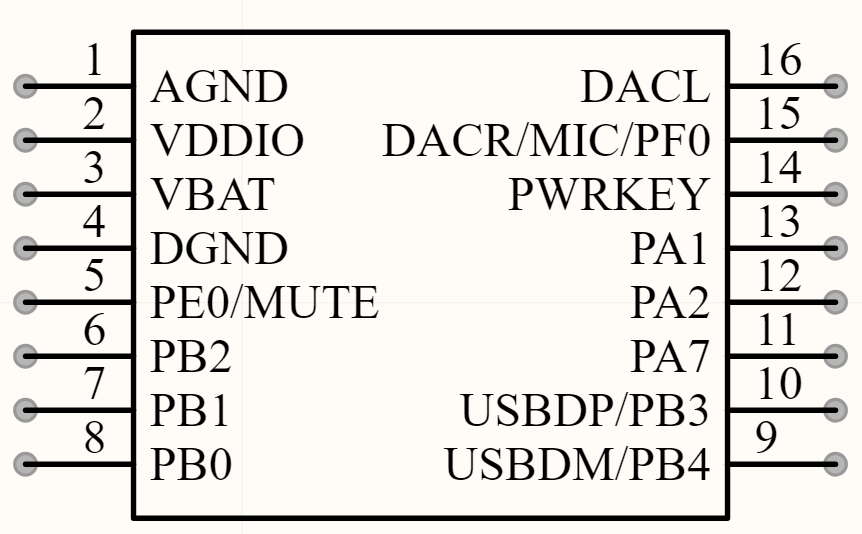

AGND

GND

DAC 接地

2

VDDIO

PWR

VDDIO 电源输出

3

VBAT

PWR

VBAT 主电源输入

4

DGND

GND

数字接地

5

PE0/MUTE

I/O

MUTE、TX0 - G6、PWM2 - T2 - G3、TMR2CAP_G7/IR_G7、IISDI - G2、PE0

6

PB2

I/O

ADC2、AUXR2、SDDAT0 - G1、SPI1DO - G1、SPI1DI - G4、TX1 - G2、TX0 - G3、HSTRX - G6、PWM2 - T3 - G2、TMR2CAP_G4/IR_G4、IISDO - G2、PB2

7

PB1

I/O

ADC1、AUXL2、SDCLK - G1/G2/G3/G4、SPI0DI - G3、SPI1CLK - G1、SPI1CLK - G2、RX0 - G3、RX1 - G2、HSTRX - G5、FMOSC - G6、PWM1 - T3 - G2、IISSCLK - G2、PB1

8

PB0

I/O

SDCMD - G1/G2/G3、SPI1DI - G1、SPI1DI - G2、FMOSC - G5、PWM0 - T3 - G2、IISLRCLK - G2、PB0

9

USBDM/PB4

I/O

USBDM、SDDAT0 - G2、SDDAT0 - G4、SPI0CLK - G3、SPI1DO - G2、RX0 - G4、HSTRX - G8、PWM1 - T3 - G3、TMR1CAP、PB4

10

USBDP/PB3

I/O

USBDP、SDDAT0 - G3、SDCMD - G4、SPI0DO - G3、TX0 - G4、HSTRX - G7、PWM0 - T3 - G3、TMR0CAP、PB3

11

PA7

I/O

ADC0、AUXR1、SDDAT0 - G5、SPI1DO、SPI1DATA - G3、TX0 - G2、HSTRX - G4、FMOSC - G4、PWM1 - T2 - G2、TMR2CAP_G3/IR_G3、IISMCLK - G2、PA7

12

PA2

I/O

ADC15、AUXR0、SDDAT0 - G6、SPI1DO - G5、SPI1DATA - G5、TX0 - G1、HSTRX - G2、FMOSC - G2、PWM2 - T2 - G1、TMR2CAP_G2/IR_G2、IISSCLK - G1、PA2

13

PA1

I/O

ADC5、AUXL0、SDCLK - G6、SPI1CLK - G5、RX0 - G1、HSTRX - G1、FMOSC - G1、PWM1 - T2 - G1、TMR2CAP_G1/IR_G1、IISLRCLK - G1、PA1

14

PWRKEY

A

按键输入， 通过分压电阻可以接 多个按键，最多 5 个

15

DACR/PF0/MIC0

I/O

DACR 右声道输出、MIC0、ADC4、TX0 - G7、PWM2 - T2 - G2、TMR3CAP_G1/IR_G8、PF0

16

DACL

A

DACL 左声道输出

VBAT

电压输入

2.4

3.3

5

V

-

VDDIO

3.3V LDO 电压输出

-

3.3

-

V

轻载条件

△VVDDIO

输出偏差 1-σ

-

56

-

mV

VDDIO = 3.3V

ILOAD

最大输出电流

-

-

150

mA

VBAT = 3.6V

ISC

短路电流限制

-

-

300

mA

VBAT = 3.8V

VIL

低电平输入电压

-

-0.3

-

1.27

V

VDDIO = 3.3V

VIH

高电平输入电压

-

2.03

-

3.6

V

VDDIO = 3.3V

Driver Ability 1

输出驱动能力 1

-

-

32

-

mA

VDDIO = 3.3V

Driver Ability 0

输出驱动能力 0

-

-

8

-

mA

VDDIO = 3.3V

RPUP0

内部上拉电阻 0

-

8

10

12

KΩ

-

RPUP1

内部上拉电阻 1

-

0.24

0.3

0.36

KΩ

-

RPUP2

内部上拉电阻 2

-

160

200

240

KΩ

-

RPDN0

内部下拉电阻 0

-

8

10

12

KΩ

-

RPDN1

内部下拉电阻 1

-

0.24

0.3

0.36

KΩ

-

RPDN2

内部下拉电阻 2

-

160

200

240

KΩ

-

SNR

信噪比

-

95

-

dB

VDDDAC 电容 = 1μF，带 A 计权滤波器，输出 - 3dBV，输入频率 = 1KHz

THD+N

总谐波失真加噪声

-

-70

-

dB

VDDDAC 电容 = 1μF，带 A 计权滤波器，输出 - 3dBV，带 10K 负载，输入频率 = 1KHz

Output Range

最大输出电压，峰峰值

-

2.6

-

V

32Ω 负载

SNR

信噪比

-

90

-

dB

VDDDAC 电容 = 1μF，带 A 计权滤波器，输入正弦波幅值 850mV RMS，输入频率 = 1KHz

THD+N

总谐波失真加噪声

-

-80

-

dB

VDDDAC 电容 = 1μF，带 A 计权滤波器，输入正弦波幅值 850mV RMS，输入频率 = 1KHz

Input Range

输入正弦波峰值幅值

0

-

VCM

V

从 AUX 输入，AUX 增益 0dB，VCM 代表共模电压

IRTC

RTC 模式电流

-

4

-

μA

4.2V 输入，室温

Sleep

睡眠电流

-

500

2000

μA

3.3V 输入，室温
