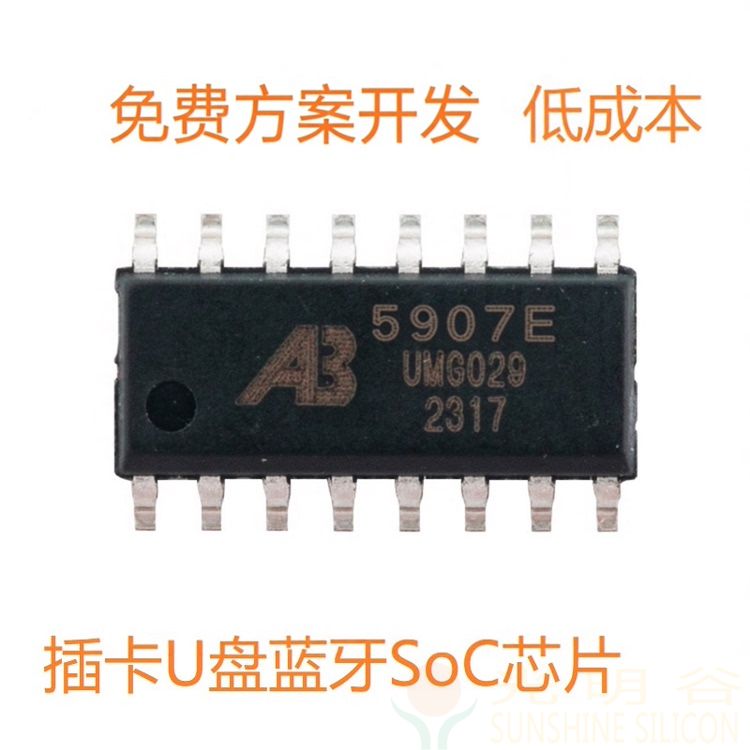

AB5907E中科蓝讯蓝牙6.0 SOP16封装带插卡带U盘音箱IC双模BLE芯片

立即购买

中科蓝讯AB5907E蓝牙6.0低成本带插卡带U盘音箱方案，我们已有成熟的方案，用户可以免开发（零代码）快速完成带插卡带U盘蓝牙音箱，提供原理图，PCB Layout指导。

AB5907E Pin2Pin兼容AB5607E

概述

AB5907E多功能蓝牙音箱SOC集成32位RISC-V核心+DSP，主频达210MHz, SOP6封装，支持BT6.0蓝牙协议  (QDID:  Q342943), 支持2mbps数据速率,  支持蓝牙经典和BLE低能耗应用立体声双声道DAC输出，双声道AUX音质输入，单MIC输入，Flash：4 Mbit,内置充电。

支持EQ音效调节。

DataSheet Download 下载

AB5907E特性

CPU and Flexible GPIO CPU和可灵活配置GPIO

• RISC-V 32bit High performance CPU with DSP instruction;

• 32位 RISC-V 高性能CPU，内置DSP；

• RAM: 140KB

• Program memory: internal 4M bit flash;

• 程序存储：内置4Mbits(512KB) Flash


• Flexible GPIO pins with Programmable pull-up and pull-down resistors;

• 可灵活配置的GPIO, 可编程配置上拉或下拉电阻；

• Support GPIO wakeup or interrupt;

Bluetooth Radio蓝牙射频特性

• Compliant to Bluetooth 5.4(QDID: Q342943);

• 兼容蓝牙5.4(QDID: Q342943);


• TX output power +6dBm in typical;

• 典型发射功率: +6dBm


• RX Sensitivity with -90.5dBm @EDR;

• 接收灵敏度：-90.5dBm @EDR;

Audio Interface 音频接口

• Auio codec with 16bit stereo DAC and 16bit stereo ADC;

• 带16位DAC双声道立体声输出和16位ADC双声道立体声输入的音频编解码器；


• Support flexible audio EQ adjust;

• 支持灵活的音频均衡器(EQ音效)调整；


• Support Sample rate 8, 11.025, 12, 16, 22.05, 32, 44.1, 48, 96KHz;

• 支持音频采样率8、11.025、12、16、22.05、32、44.1、48、96KHz；


• 2 channel Analog MUX;

• 2通道模拟多路复用器；


• One channel MIC amplifier input;

• 一路带运算放大器的MIC输入；


• High performance mono audio ADC with 90dB SNR;

• 高性能单声道音频ADC，信噪比90dB；


• High performance audio DAC with 96dB SNR, with headphone amplifier output;

• 高性能音频DAC，信噪比96dB，带耳机放大器输出；

Package 封装

• SOP16;

Temperature 温度特性

• Operating temperature: -40℃ to +85℃;

• Storage temperature: -65℃ to +150℃;

其他特性

• 封装： SOP16

• Flash： 4 Mbit

• DC-DC： 不支持

• 内置充电： 支持

• DAC： 立体声

• ADC： 单声道

• USB声卡：支持

• SPDIF输出：支持

• SPDIF输入：支持（只支持1路SPDIF, 输出只能2选1）

典型应用

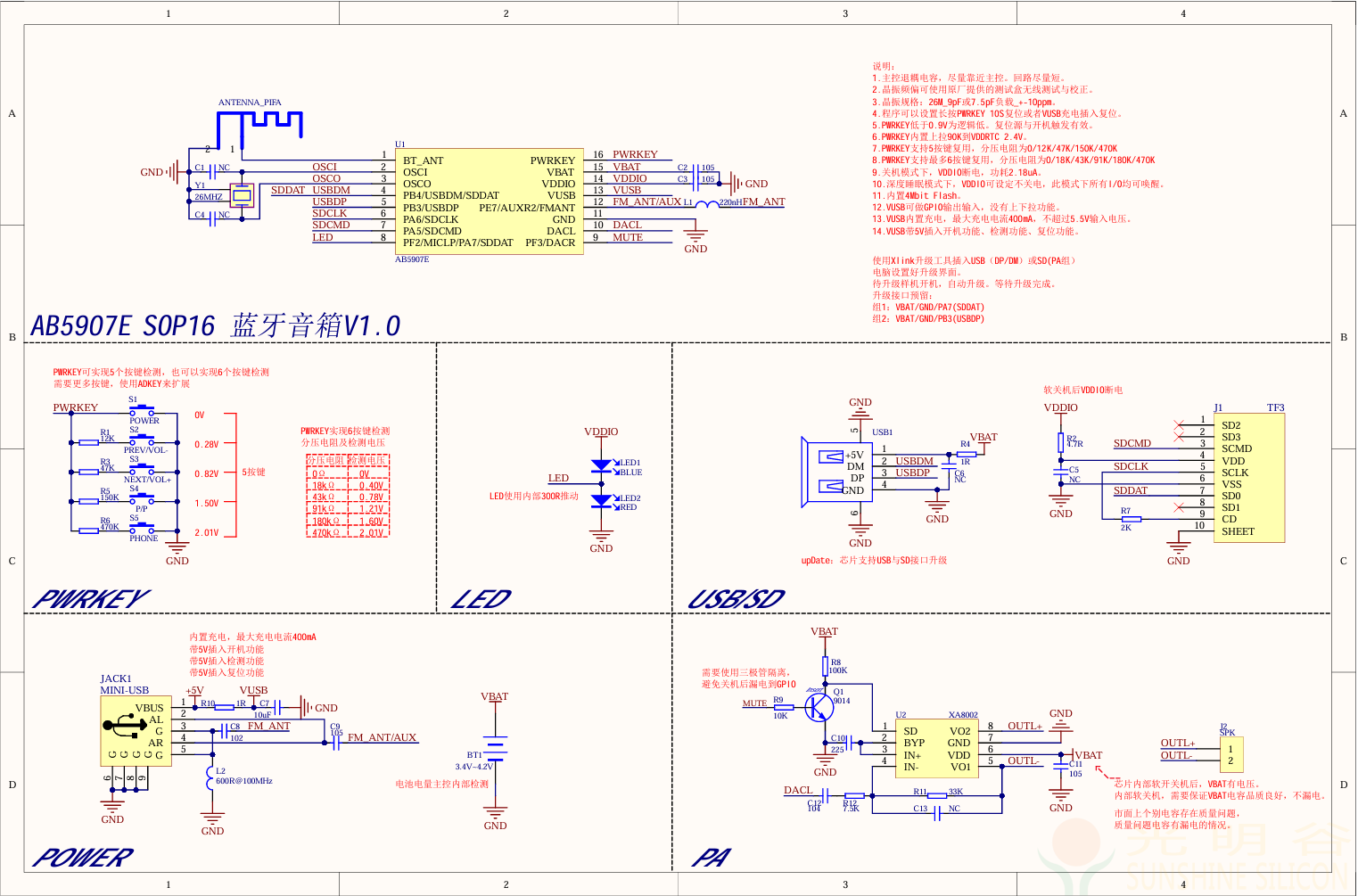

简易带卡带U蓝牙音箱

AB590X 系列蓝牙IC选型

FAQ

问：芯片支持哪些文件系统格式的U盘或TF\SD卡?

答：芯片对U盘或SD卡的支持, 没有对容量进行限制, 只要格式化成FAT系列(FAT12/FAT16/FAT32/EXFAT)即可支持. 注意,不支持常见的电脑上的NTFS文件系统

FAT32文件系统最大能支持2TB=(2048G)容量的盘 (采用32位2进制数来表示簇号,每个FAT文件能管理 2的32次方个簇4294967296个,每个簇最大容量容量为512kb,则可算出最大分区容量为2TB)

EXFAT文件系统则更厉害了,理论上能支持到64ZB =  (64*1024(EB)*1024(PB)*1024(TB)*1024(G)) = 68719476736 G

Note: 使用U盘或SD卡升级程序时,只支持FAT32 (由于要做升级程序本身备份,升级失败可以从备份中加载继续升级,需要尽量裁剪代码)

问：芯片支持哪些音乐文件格式？ （注意前面说的文件系统格式与音乐文件格式是两个不同的概念）

答：

MP3:

bit率: 8 ~320Kbps

采样率: 8~48KHz.

格式支持: CBR/VBR

WMA:

bit率: 5~384Kbps.

采样率: 8~48KHz

量化bit数: 16bit

支持 WMA Ver 8/9/10

不支持 WMA Lossless/Pro/Voice

FLAC:

量化 bit数: 8,16, 24bit

采样率: 8~48K

APE:

量化 bit数: 8,16, 24bit

采样率: 8~48K

压缩设置: High(3000)以内.

WAV:

量化bit数: 8bit , 16bit

采样率: 8~48KHz

格式支持: PCM /ADPCM

注意：U盘或SD卡中的文件深度: 支持根目录+8层子目录
