AB157A 中科蓝讯玩具语音芯片
AB157A 属于AB15X 系列 RISC-V 架构音频专用 SoC，CPU:32 位 RISC-V 处理器，搭载 DSP 扩展指令集，主频最高160MHz,高度集成的低功耗音频播放单片机，无蓝牙功能，主打低成本、小封装、内置功放、多触控按键，专为儿童发声玩具、棒棒糖小音箱开发，是一站式音频软硬件解决方案芯片。
AB157A 属于AB15X 系列 RISC-V 架构音频专用 SoC，CPU:32 位 RISC-V 处理器，搭载 DSP 扩展指令集，主频最高160MHz,高度集成的低功耗音频播放单片机，无蓝牙功能，主打低成本、小封装、内置功放、多触控按键，专为儿童发声玩具、棒棒糖小音箱开发，是一站式音频软硬件解决方案芯片。
AB157T DataSheet.pdf
AB157A 属于AB15X 系列 RISC-V 架构音频专用 SoC，是一颗高度集成的低功耗音频播放单片机，无蓝牙功能，主打低成本、小封装、内置功放、多触控按键，专为儿童发声玩具、棒棒糖小音箱开发，是一站式音频软硬件解决方案芯片。
CPU：32 位 RISC-V 处理器，搭载 DSP 扩展指令集，主频最高160MHz；
内存：20KB 通用 SRAM+8KB 高速 Cache；
存储：SiP 内置4Mbit NOR Flash，支持固件程序加密，杜绝程序被破解；
系统架构：集成 PMU 电源管理、RC 内部时钟、DAC 音频模块、外设总线，片上集成看门狗、频率检测、定时器、触控、ADC、通信接口全外设。
片内集成无外挂电容型 LDO（capless LDO），整机供电电压2.0V~5.5V 宽压输入，兼容干电池（3V）、锂电（3.7V）、USB 5V 多种供电场景。
棒棒糖便携小音箱
各类儿童发声益智玩具（发声公仔、早教按键玩具）。
ADC：8 通道 10 位 SAR 模数转换器，用于电池电压检测、按键分压采集、模拟信号输入；
音频：内置0.5W D 类功放（Class-D DAC），单声道音频输出，无需外置功放芯片，直接驱动 8Ω 扬声器；支持 MIDI 乐器数字音源解码，适配电子发声玩具。
触控：硬件直出10 路电容触控按键（Cap-sense Touch Key），无需外挂触控 IC，降低 BOM 成本；
定时器：3 路 16 位通用定时器；多路 PWM（2 路定时器 PWM、4 路独立 PWM 输出、4 路 PWM 捕获通道），用于马达驱动、灯光调光；
通信接口：主从兼容 SPI×2、主从 IIC×1、普通 UART×1、带硬件流控 CTS/RTS 高速 UART×1；1 路 SD 卡主机控制器，可外接 TF 卡读取音频文件；
系统安全：内置独立看门狗 WDT、时钟频率检测器，防止程序死机、晶振异常。
特性参数表
| 项目 | 规格参数 |
|---|---|
| 封装 | SOP16 贴片封装 |
| GPIO 总数 | 11 个通用 IO，含 PB8~PB11 高压耐受 IO |
| 工作温度 | -40℃~+85℃（工业级温宽，适配高低温玩具环境） |
| 深度休眠电流 | 典型 2μA |
| 深度休眠唤醒时间 | 40ms |

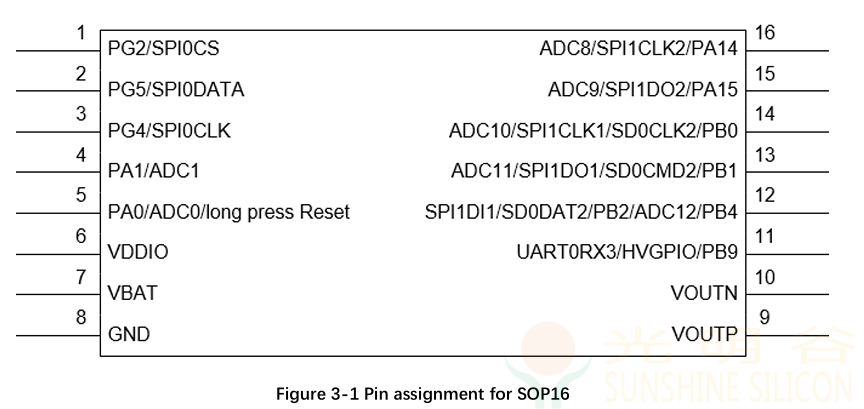

芯片采用 SOP16封装，引脚分为电源脚、地脚、多功能复用 GPIO 三大类，所有 IO 均为复用引脚（ADC/SPI/UART/IIC/PWM/SDIO/ 触控多路复用）：
电源引脚
7 脚 VBAT：芯片主电源输入（2.0~5.5V）；
6 脚 VDDIO：LDO 输出 3.3V IO 域电源；
8 脚 GND：芯片公共地；
9/10 脚 VOUTP/VOUTN：D 类功放差分音频输出，直接接喇叭。
GPIO 电气驱动规格
普通驱动：8mA；增强驱动：32mA；PB8~PB11 为专用高压 IO，最大驱动 8mA；
IO 内置上下拉电阻：10KΩ/500KΩ 上拉、60KΩ 下拉两种规格，精度 ±20%，可软件配置启用。
引脚复用举例：PA6 可复用 SPI 时钟、SD 时钟、ADC6、UART 串口、PWM 输出等功能，硬件设计灵活。
VDDIO（3.3V IO 电源 LDO）：输出范围 2.0~3.6V，典型 3.3V，最大输出负载 150mA，短路限流 525mA；输出压差波动典型 15.4mV；
VDDCORE（内核 1.2V LDO）：输出 0.8~1.32V，典型 1.2V，最大负载 260mA，短路限流 500mA，输出波动仅 4.8mV，内核供电稳定性优异。
输入电压 VBAT：最小 2V、典型 3.7V、最大 5.5V。
低电平输入上限 1.27V，高电平输入下限 2.03V（VDDIO=3.3V 工况）；
驱动分级：标准 8mA、大电流 32mA 两档输出驱动能力，适配 LED、小型马达负载。
BD 模式（差分功放）：信噪比 SNR=77.14dB，THD+N=-31.3dB，最大输出 1.92Vrms，功放效率 64.7%；
AD 模式（单端功放）：信噪比 SNR=66.9dB，THD+N=-39.7dB，输出 1.945Vrms，效率 45.7%；
两种功放模式可软件切换，兼顾音质与功耗。
保留 RAM 休眠（浅睡）：静态电流 3μA，唤醒耗时 803μs（快速唤醒，适合间歇发声产品）；
深度休眠：静态电流 1.8~2.1μA（典型 2μA），唤醒时间 40ms，适合长时间待机的干电池玩具，大幅延长续航。
符号 | 毫米 | ||
最小值 | 标称值 | 最大值 | |
A | - | - | 1.75 |
A1 | 0.10 | - | 0.225 |
A2 | 1.30 | 1.40 | 1.50 |
A3 | 0.60 | 0.65 | 0.70 |
b | 0.39 | - | 0.47 |
b1 | 0.38 | 0.41 | 0.44 |
c | 0.20 | - | 0.24 |
c1 | 0.19 | 0.20 | 0.21 |
D | 9.80 | 9.90 | 10.00 |
E | 5.80 | 6.00 | 6.20 |
E1 | 3.80 | 3.90 | 4.00 |
e | 1.27BSC | - | - |
h | 0.25 | - | 0.50 |
L | 0.50 | - | 0.80 |
L1 | 1.05REF | - | - |
θ | 0 | - | 8° |

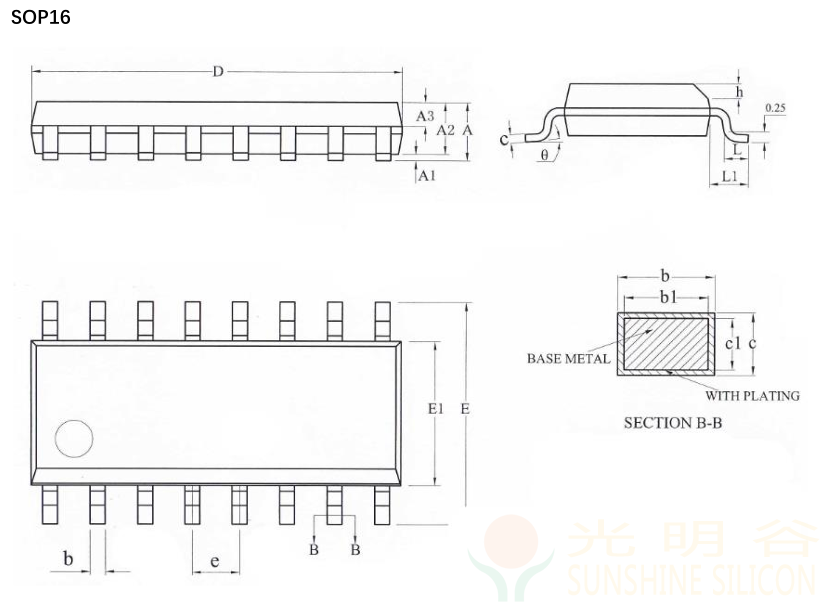

SOP16 标准塑封尺寸图纸（单位 mm）：
本体总长 D：9.80~10.00mm，宽度 E：5.80~6.20mm；
引脚间距 e=1.27mm（标准 SOIC 工业间距）；
塑封厚度 A2：1.3~1.5mm；引脚厚度、焊盘尺寸等均标注公差范围，可供 PCB 画板、贴片生产使用。
产品定位：中科蓝讯 AB157A 是纯本地音频播放低成本 MCU，无蓝牙射频，依托 RISC-V 内核 + 内置功放 + 10 路电容触控，大幅精简外围元器件，降低玩具音箱 BOM 成本；
设计指导：完整提供电源、IO、音频、休眠、封装全参数，是硬件工程师原理图、PCB 设计、产品量产的官方基准文档；
功耗优势：微安级休眠电流适配干电池供电小玩具，宽电压兼容各类便携音频产品，是 AB15X 系列里 SOP16 封装主力型号。
