AB5705B中科蓝讯蓝牙6.0无线K歌收发一体SSOP24插卡U盘蓝牙音箱IC

立即购买AB5705B

可免费开发程序，烧录固件任意数量编带

一、AB5705B 基础信息

AB5705B 采用高性能 32 位 RISC-V 处理器，内置 DSP 指令，主频达 187MHz，运算能力出色，ROM： 4Mbits Flash，RAM: 196KB ，集成蓝牙射频、电源管理单元（PMU）、丰富外设，兼顾运算性能、功耗控制与拓展灵活性，蓝牙6.0及私有2.4GHz无线协议，非常适用于无线K歌套装应用场景 。极具性价比的蓝牙K歌音箱SoC芯片,批量价格只要1.xx元。

二、芯片整体概述与架构

AB5705B 属于 AB570X 系列蓝牙音频 SoC，面向便携式蓝牙 K 歌音箱，是高度集成化单芯片解决方案。

1. 整体架构：集成 32 位 RISC-V 处理器（带 DSP 指令）、高性能音频处理器、蓝牙射频、电源管理单元（PMU）、丰富外设，兼顾运算性能、功耗控制与拓展灵活性。

2. 核心模块：CPU、存储器（ROM/RAM/EFUSE）、蓝牙模块、音频编解码（DAC/ADC）、FM 收音、各类外设接口、时钟 / 复位 / 充电管理、GPIO 与按键控制器等，搭载硬件加速单元（CVSD、PACC、RDFT 等），强化音频处理能力。

3. 典型应用：主打蓝牙 K 歌音箱、普通蓝牙音箱两类场景。

4.

三、核心产品功能与硬件参数（重点）

（一）主控与存储系统

1. 处理器：32 位 RISC-V 内核，集成DSP 扩展指令，典型主频 187MHz，满足音频算法、音效处理、蓝牙协议运算需求。

2. 存储配置

   • 程序闪存：内置 4Mbit Flash ROM；

   • 运行内存：196KB（拆分 180KB 主 RAM + 16KB 缓存），用于程序与数据运行。

（二）GPIO 通用输入输出

• 总计 7 路 GPIO 引脚，支持可编程上拉 / 下拉电阻（三档阻值：0.3KΩ、10KΩ、200KΩ）；

• 支持 GPIO 唤醒、外部中断功能；

• 驱动能力分两档：标准 8mA、高驱动 32mA，适配不同外接器件。

（三）蓝牙射频模块（BT 6.0）

1. 协议标准：合规蓝牙 6.0，认证编号 QDID: Q342943。

2. 射频关键指标

   • 典型发射功率：+8.5dBm；

   • 接收灵敏度：BR/EDR 模式均为 - 93.5dBm；BLE 1M 模式 - 98dBm、BLE 2M 模式 - 95dBm；

   • 信号质量：RMS DEVM 7%，峰值 DEVM 18%，射频传输稳定性优异。

（四）FM 收音功能

• 频率范围：76~108MHz，覆盖全球主流调频广播频段；

• 附加功能：自动搜台、可编程预加重（50/75μS）、接收信号强度指示（RSSI）。

（五）音频编解码系统（核心卖点）

1. Codec 规格：集成16 位立体声 DAC + 16 位单声道 ADC，支持音频 EQ 均衡调节。

2. 采样率：兼容 8/11.025/12/16/22.05/32/44.1/48KHz 全主流音频采样率。

3. 音频输入接口：2 路模拟 AUX 输入、1 路麦克风放大输入。

4. 音质参数

   • 单声道 ADC：信噪比 SNR 92dB，支持差分、外部 RC、内部 RC 三种工作模式；

   • 立体声 DAC：两种输出模式，单端模式 SNR 103.5dB，伪差分模式 SNR 106.7dB，总谐波失真 + 噪声（THD+N）低至 - 80.9dB，音质表现出色。

（六）片内外设与接口（全集成）

接口资源丰富，无需额外拓展芯片，包含：

1. 存储 / 高速接口：1 路 SD 卡主机、2 路主从自适应 SPI、1 路 IIS 音频接口、1 路全速 USB 2.0（HOST/DEVICE 双模）；

2. 串口与时序：3 路普通 UART、1 路带流控的高速 UART、多路多功能定时器（支持捕获、PWM 输出）；

3. 传感与控制：9 通道 10 位 SARADC、硬件电容触摸按键、频率检测器、6 路 LED 控制器、看门狗、红外控制器；

4. 电源管理：内置完整 PMU、无电容 LDO、锂电池充电管理电路。

四、电源与电气特性参数

（一）电压范围

1. 供电电压：整机工作电压 2.8~4.5V（VBAT）；USB 充电输入电压 4.6~5.5V（典型 5.0V）。

2. 多路 LDO 输出

   • VDDIO（3.3V）：输出范围 2.4~3.6V，最大输出电流 120mA；

   • VDDBT（1.25V）：蓝牙专用电源，最大输出电流 70mA；

   • VDDCORE（1.1V）：内核电源，最大输出电流 75mA。

（二）锂电池充电参数

• 浮充电压：根据 USB 输入电压分为 4.20V、4.35V、4.40V、4.45V 多档位；

• 充电电流：5~400mA（步进 5mA），终止电流 2.5~37.5mA；

• 涓流充电电压：2.9~3.1V。

（三）极限参数（绝对最大额定值）

• 工作环境温度：-40℃ ~ +80℃（常规工作温度 - 40℃ ~ +85℃）；

• 引脚输入电流：±32mA；输入电压范围：-0.3V ~ VDDIO+0.3V。

（四）功耗电流

芯片发射、接收、休眠、深度休眠、嗅探模式等电流参数标注为TBC（待确认），暂无具体数值。

五、引脚与封装规格

（一）封装形式

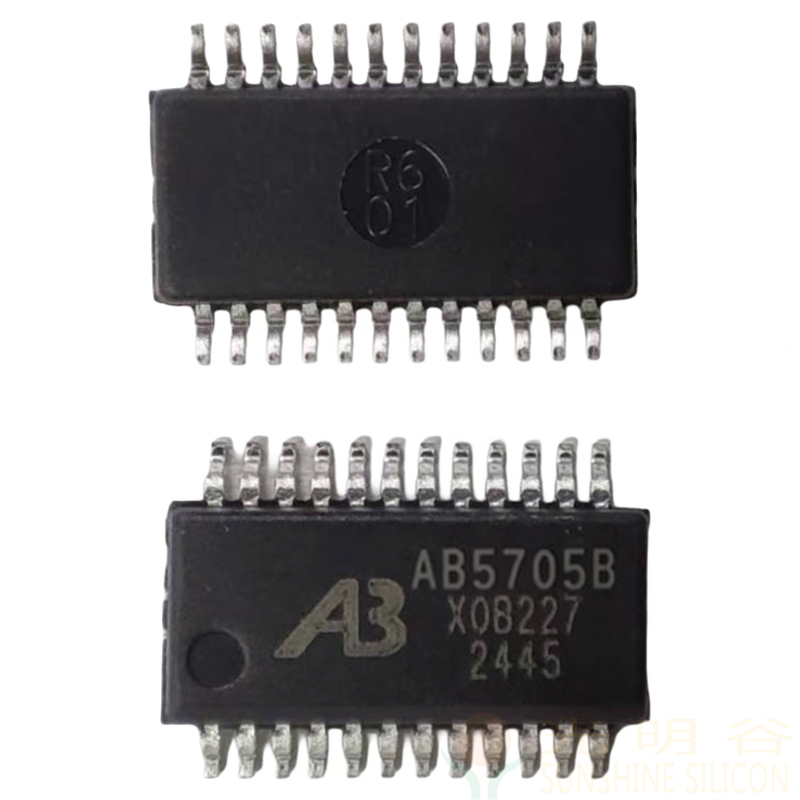

采用 SSOP24 贴片封装，共 24 个引脚，结构紧凑，适合小型化音箱产品量产。

（二）引脚定义（24 引脚）

引脚分为电源脚、模拟脚、数字 I/O 脚、功能专用脚四大类，引脚功能复用性极强，单引脚可兼容 FM 天线、蓝牙天线、USB、SD 卡、SPI、UART、ADC、音频、按键、LED 等多种功能：

1. 电源类：2 脚 VBAT（电池输入）、14 脚 VDDIO（IO 电源）、11 脚 GND（地）；

2. 射频 / 晶振：1 脚 FM 天线、2 脚蓝牙天线、3 脚 24M 晶振；

3. 音频：9 脚 MIC 麦克风、10/11 脚左右声道 DAC 输出、1 脚 AUX 模拟输入；

4. 控制 / 接口：16 脚电源按键、6~9 脚复用 USB/SD/SPI/UART/ADC 等外设。

（三）机械尺寸与卷带包装

1. 物理尺寸：SOP16 封装本体长 9.80~10.00mm，宽 5.80~6.20mm；

2. 编带规格：引脚间距 8mm，载带间距 4mm，卷盘直径 330mm，卷盘宽度 16mm，符合标准贴片产线要求。我们可以任意数量编带。

六、核心总结与产品定位

1. 产品定位：AB5705B 是中科蓝讯 AB570X 系列入门级蓝牙 6.0 音频主控芯片，专为蓝牙 K 歌音箱、普通蓝牙音箱设计，单芯片集成蓝牙、FM、音频编解码、充电、多类外设，实现 “一站式解决方案”。

2. 核心优势

   • 性能强劲：187MHz RISC-V+DSP 内核，音频算力充足；

   • 音频素质高：DAC 信噪比最高 106.7dB，ADC 92dB，支持多路音频输入与音效调节，适配 K 歌场景；

   • 无线能力新：搭载蓝牙 6.0，射频收发性能稳定，兼容 BLE 低功耗模式；

   • 集成度高：内置充电、LDO、FM、触摸、USB/SD 等外设，简化外围电路，降低硬件成本；

   • 环境适应性强：-40℃~+85℃宽温工作，可用于室内、户外各类音频设备。
