中科蓝讯蓝牙测试盒蓝牙产测工具

中科蓝讯蓝牙测试盒蓝牙产测工具, 用于中科蓝讯的蓝牙音箱、蓝牙耳机生产测试,支持特性:双通道工作模式;蓝牙音乐播放、通话通路及按键测试;频偏测量及校准;OTA 升级样机程序;匹配样机蓝牙名称;可免费送,需要的请联系我们。

¥0

立即购买

简介

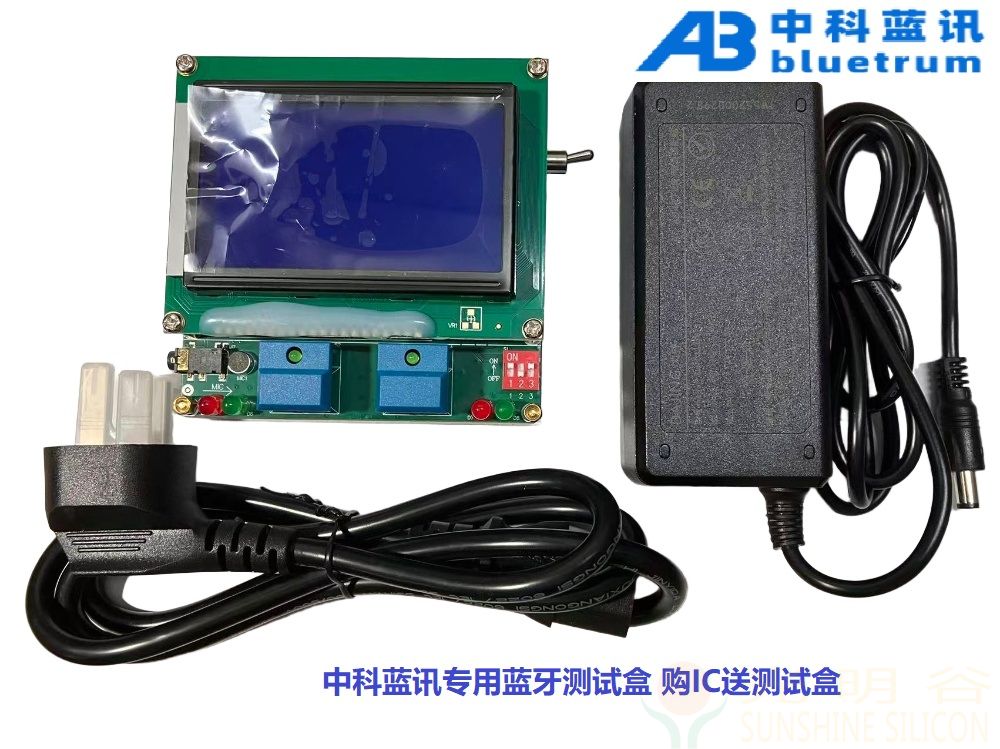

蓝牙测试盒实物图:

中科蓝讯蓝牙测试盒蓝牙产测工具 (图1)

免费送,需要请联系我们。

产品应用于中科蓝讯方案的蓝牙音箱、蓝牙耳机生产测试。


支持特性:

  • 双通道工作模式;
  • 蓝牙音乐播放、通话通路及按键测试;
  • 频偏测量及校准;
  • OTA 升级样机程序;
  • 匹配样机蓝牙名称;

  • 快速测试/配对功能

  • 调节测试盒搜索发射功率

搜索与连接

打开电源,测试盒自动搜索周围的蓝牙设备。搜到后,显示蓝牙名称和地址,并自动建 立连接。

中科蓝讯蓝牙测试盒蓝牙产测工具 (图2)

2.2 调节测试盒搜索发射功率

双击测试盒上第一个通道的按键,短按/长按可以调节搜索发射功率,过   3s   无按键 按下,设置成功,以后的开机默认搜索发射功率为设定的这个发射等级。

中科蓝讯蓝牙测试盒蓝牙产测工具 (图3)

音乐播放、通话测试

测试盒连接成功后,自动播放内置的蓝牙音乐。此时,若按下样机的回拨键,可以接通 通话,对通话通路进行声音回传测试。

频偏测试

在音乐/通话测试过程中,测试盒自动测量样机频偏,并计算出校准值。

中科蓝讯蓝牙测试盒蓝牙产测工具 (图4)

按键测试

在音乐/通话测试过程中,按下播放/暂停、上/下曲、加/减音量(只针对支持音量同步 的样机)按键,在测试盒中会显示出相应键功能,并且蜂鸣器会“滴”响一声,5S 之后按键显 示会消失


快速测试/配对功能

目的:实现快速测试(4s内实现连接和配对)/快速配对(2s   内配对)

 1、环境准备:

1)xlink   更新《xlink_vusb_v021.dcf》版本

2)xlink   按照《xlink-h_v3.0.zip》修改(在蓝皮书的下载工具中可以找到对应压缩包)

3)测试盒改为下图中的电阻,建议使用  39K:11K,使用电阻比例为  3.5:1  都可以

中科蓝讯蓝牙测试盒蓝牙产测工具 (图5)


4)准备好充电仓 准备好的硬件环境如下图:

中科蓝讯蓝牙测试盒蓝牙产测工具 (图6)


参考资料

1) 中科蓝讯蓝牙测试盒使用说明书下载_资料下载_SUNSHINE SILICON

2) 中科蓝讯蓝牙测试盒使用说明OTA升级指导_技术专栏_SUNSHINE SILICON (sunsili.com)
