中科蓝讯芯片使用U盘或TF SD卡电路原理图及注意事项

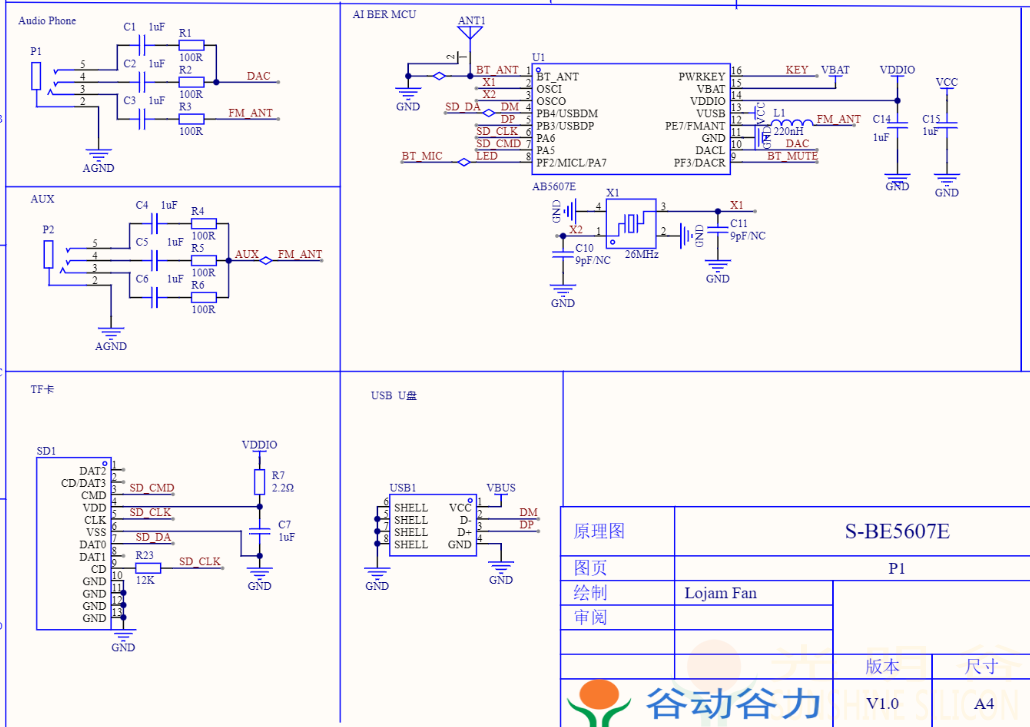

U盘\TF\SD卡电路原理图
IO功能说明
| 引脚号 | 引脚名 | 功能说明 |
|---|---|---|
| 晶振 | ||
短按上一曲\长按音量减 | ||
短按加一曲\长按音量加 | ||
播放/暂停, FM收音时，长按搜索电台 | ||
问：中科蓝讯芯片支持哪些文件系统格式的U盘或TF\SD卡?

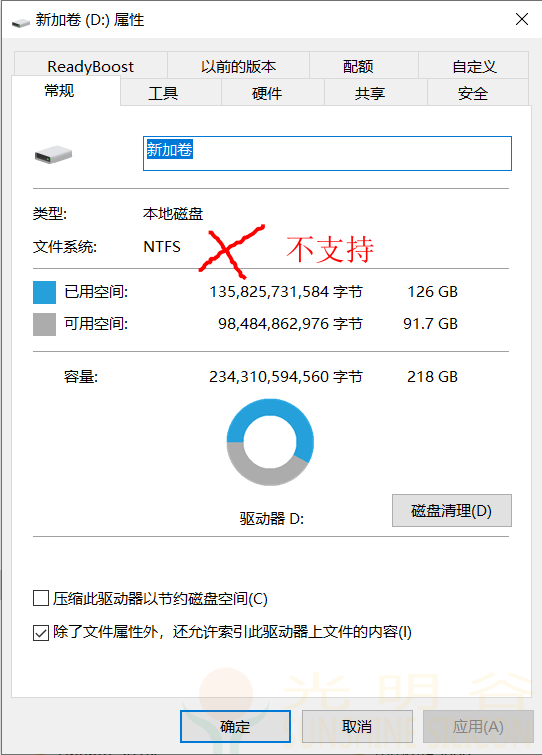

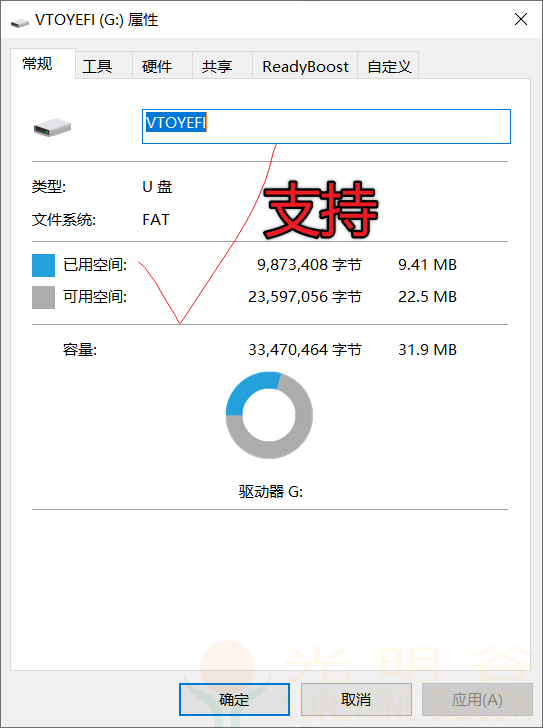

答：中科蓝讯SOC对U盘或SD卡的支持, 没有对容量进行限制, 只要格式化成FAT系列(FAT12/FAT16/FAT32/EXFAT)即可支持. 注意,不支持常见的电脑上的NTFS文件系统

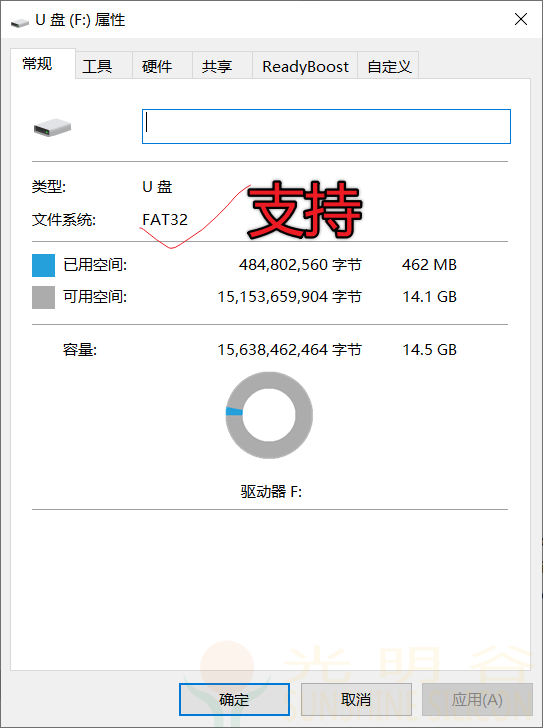

FAT32文件系统最大能支持2TB=(2048G)容量的盘 (采用32位2进制数来表示簇号,每个FAT文件能管理 2的32次方个簇4294967296个,每个簇最大容量容量为512kb,则可算出最大分区容量为2TB)

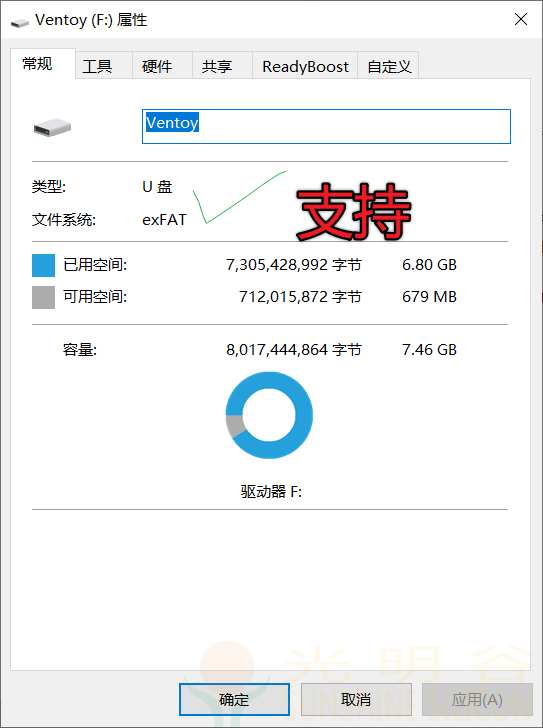

EXFAT文件系统则更厉害了,理论上能支持到64ZB = (64*1024(EB)*1024(PB)*1024(TB)*1024(G)) = 68719476736 G
Note: 使用U盘或SD卡升级程序时,只支持FAT32 (由于要做升级程序本身备份,升级失败可以从备份中加载继续升级,需要尽量裁剪代码)
MP3:
bit率: 8 ~320Kbps
采样率: 8~48KHz.
格式支持: CBR/VBR
WMA:
bit率: 5~384Kbps.
采样率: 8~48KHz
量化bit数: 16bit
支持 WMA Ver 8/9/10
不支持 WMA Lossless/Pro/Voice
FLAC:
量化 bit数: 8,16, 24bit
采样率: 8~48K
APE:
量化 bit数: 8,16, 24bit
采样率: 8~48K
压缩设置: High(3000)以内.
WAV:
量化bit数: 8bit , 16bit
采样率: 8~48KHz
格式支持: PCM /ADPCM
注意：U盘或SD卡中的文件深度: 支持根目录+8层子目录
