蓝牙2.4G天线设计

前言

蓝牙音响、耳机天线的设计关系到射频通信的性能，在选择2.4G天线时，需综合考虑PCB尺寸、通信性能、成本等 因素。小编给出以下2.4G天线，供客户选择。

外置天线

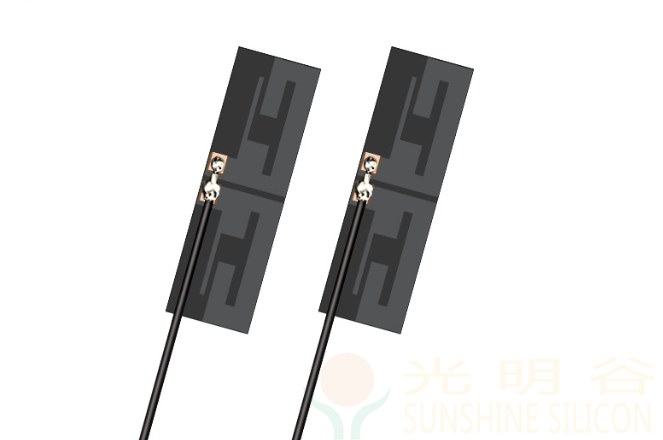

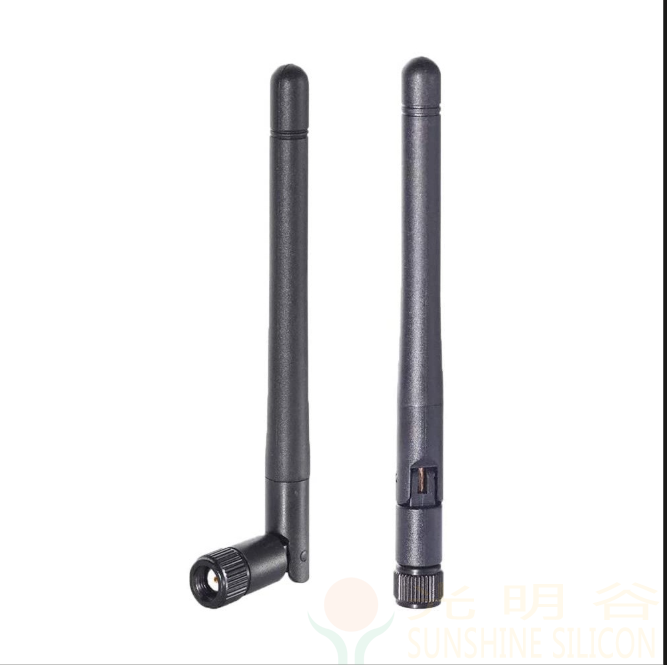

2.4GHz成品天线

市场上购买的2.4GHz成品天线，依不同通信要求可向天线厂商定制天线，厂商会对产品做详细的射频设计和测试，PCB板一般设计一个IPEX天线连接座即可。

          优点：天线增益高，通信距离远，占PCB面积小

          缺点：成本高，占产品空间

         适用于对通信距离要求高的场合。

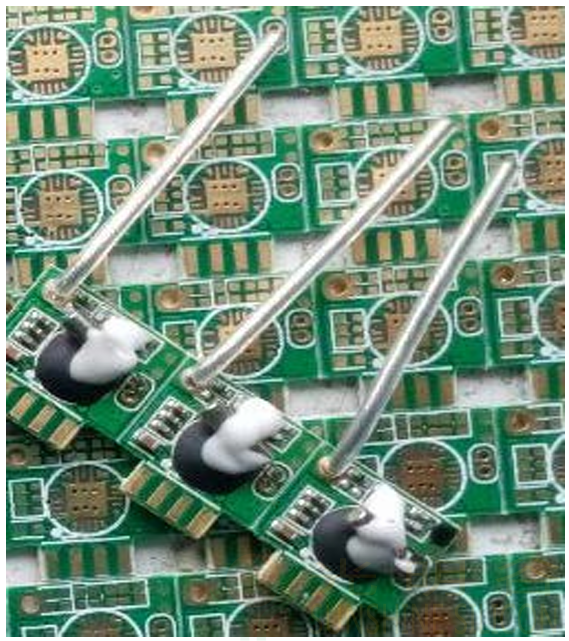

简单鞭状天线

硬铜线，尺寸：ф0.85*30mm。需要垂直焊接到PCB板上，对PCB平面尺寸无 要求，但高度有要求（大于30mm）。长度计算参考：射频天线设计与应用

 优点：天线增益较高，通信距离较远，占PCB面积小

 缺点：对产品高度有要求，占产品空间，增加人工焊接成本

此天线适合高度无要求的产品，可应用于较远距离通信的需求。

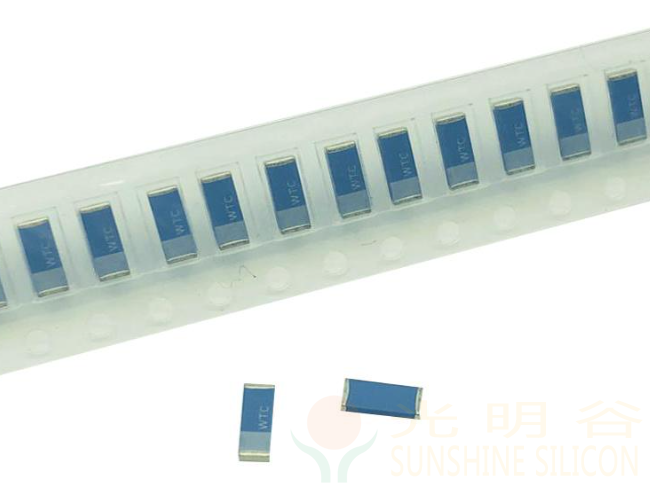

贴片式陶瓷天线

市场上购买的贴片元件

优点：SMT加工效率，占占产品空间小高天线增益较高，通信距离较远，占PCB面积小

 缺点：成本高，天线增益较低，通信距离较近，

此天线适合尺寸小的产品，如蓝牙耳机，蓝牙智能手表。

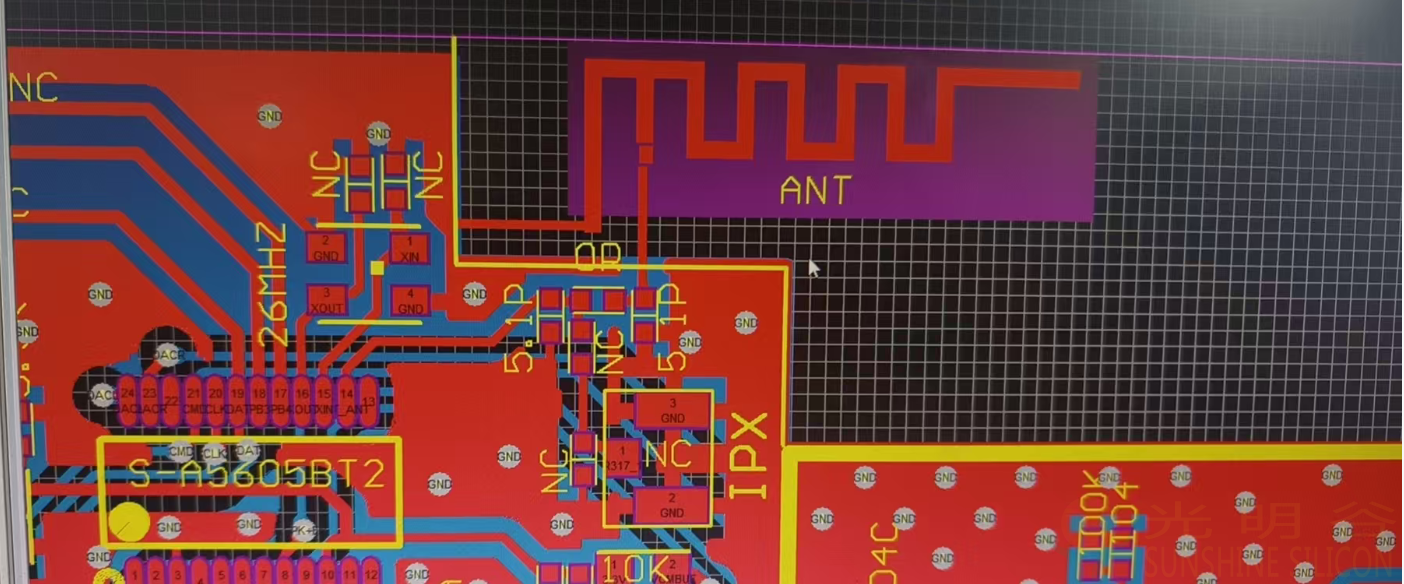

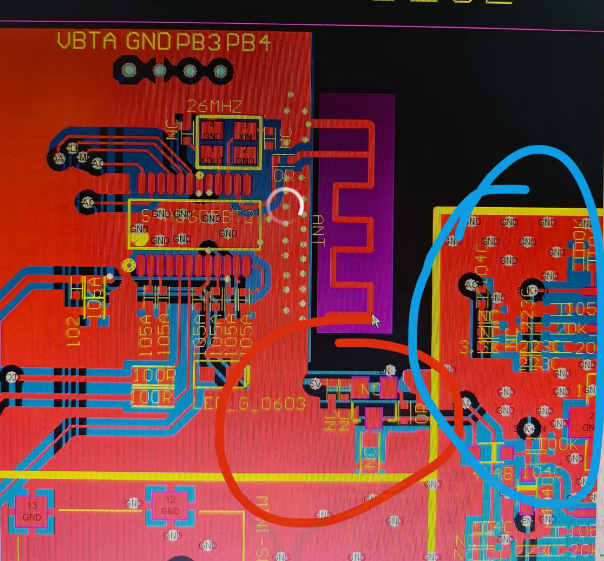

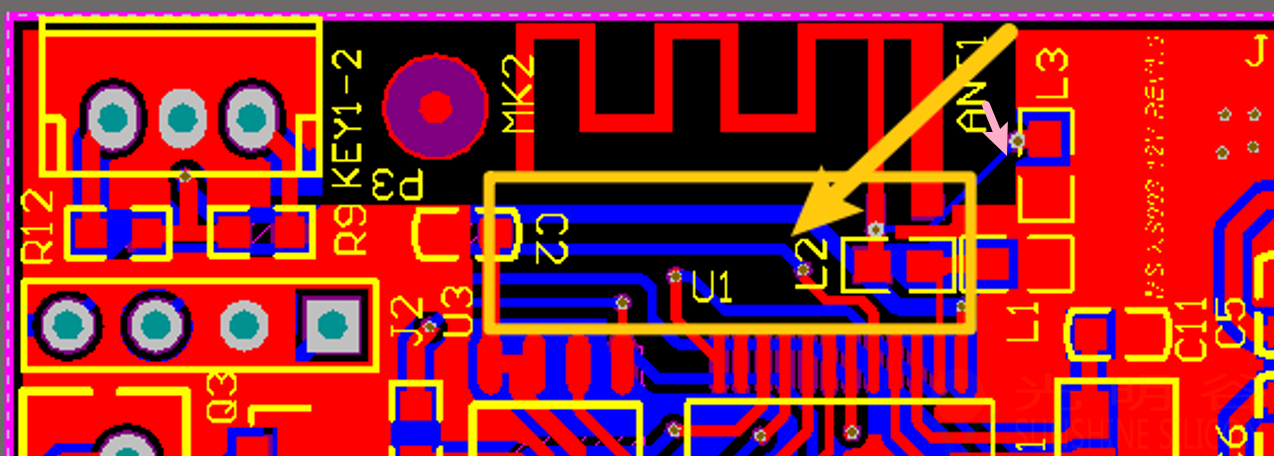

PCB板载天线

PCB设计时，Layout在PCB上线路以特定直线。

优点：成本低，对产品高度无要求，无焊接要求，

缺点：天线增益略低，通信距离近一些，占PCB面积

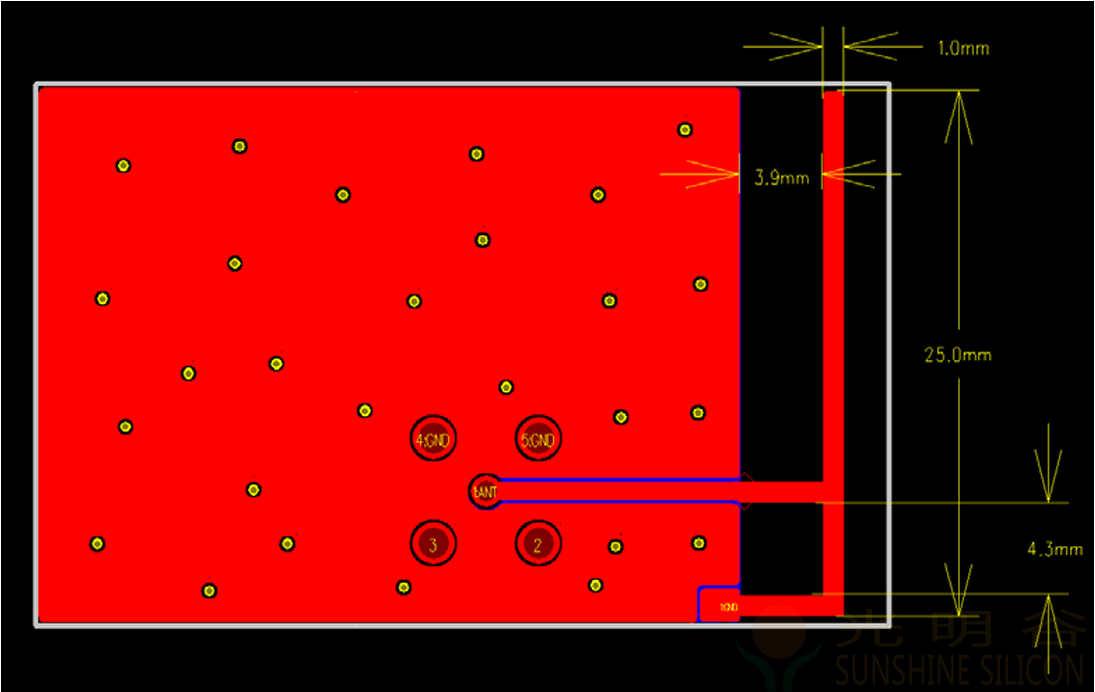

 F_PIFA 天线

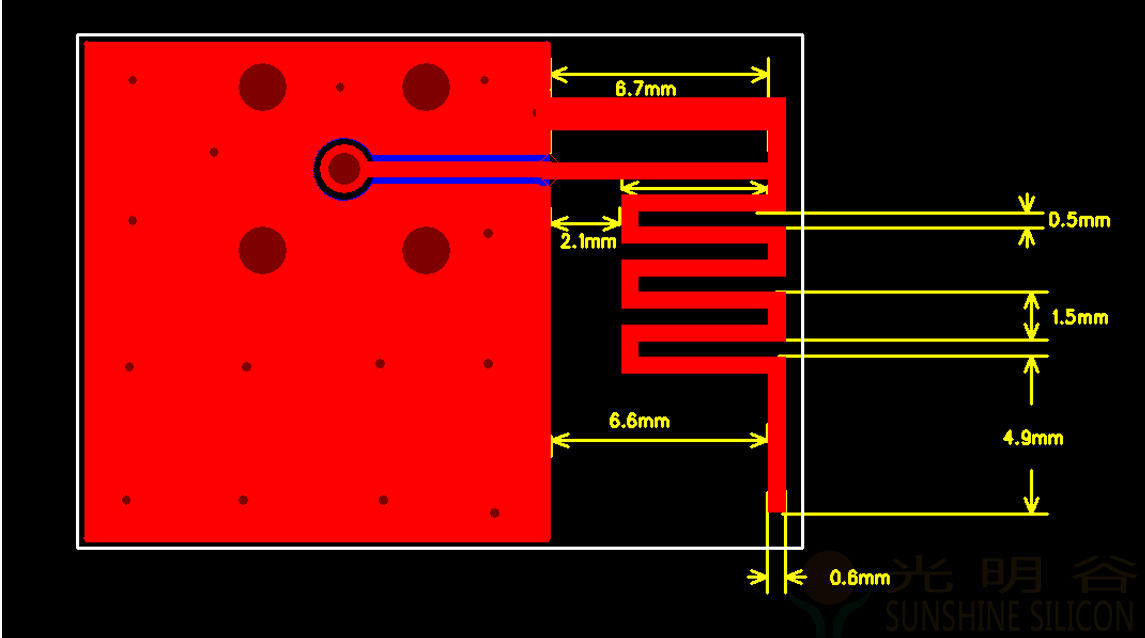

PCB板载的微带线天线，尺寸：4.9*25mm。

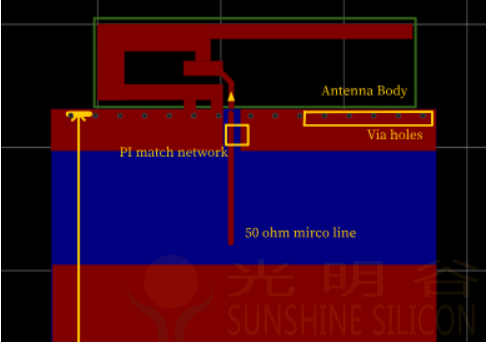

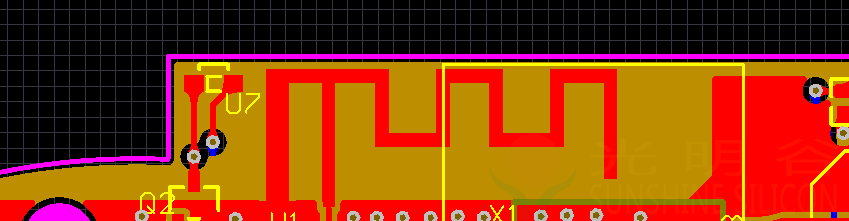

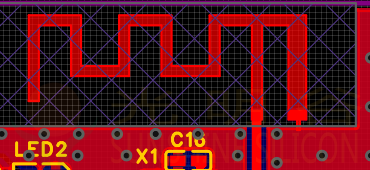

也有设计成如下形状的

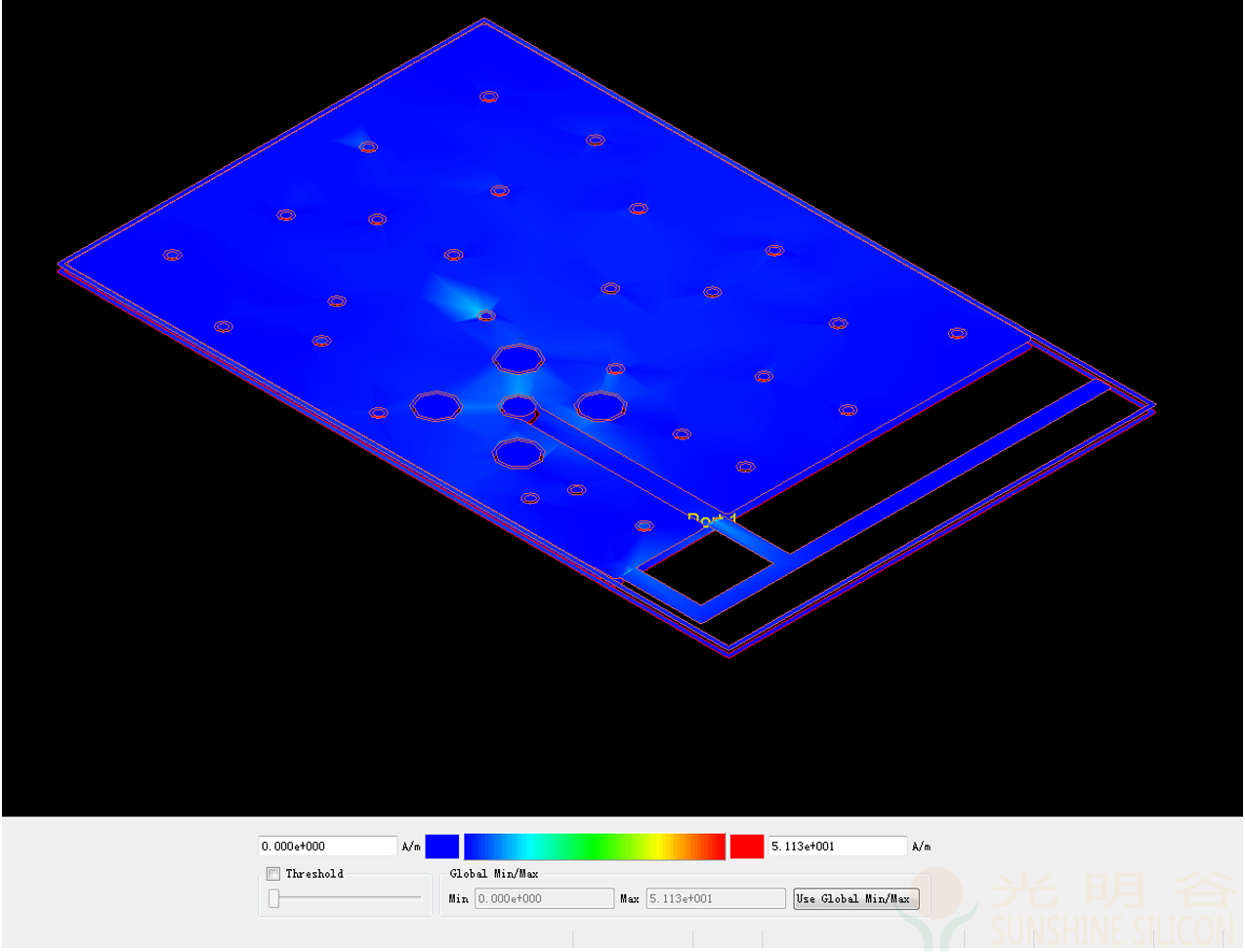

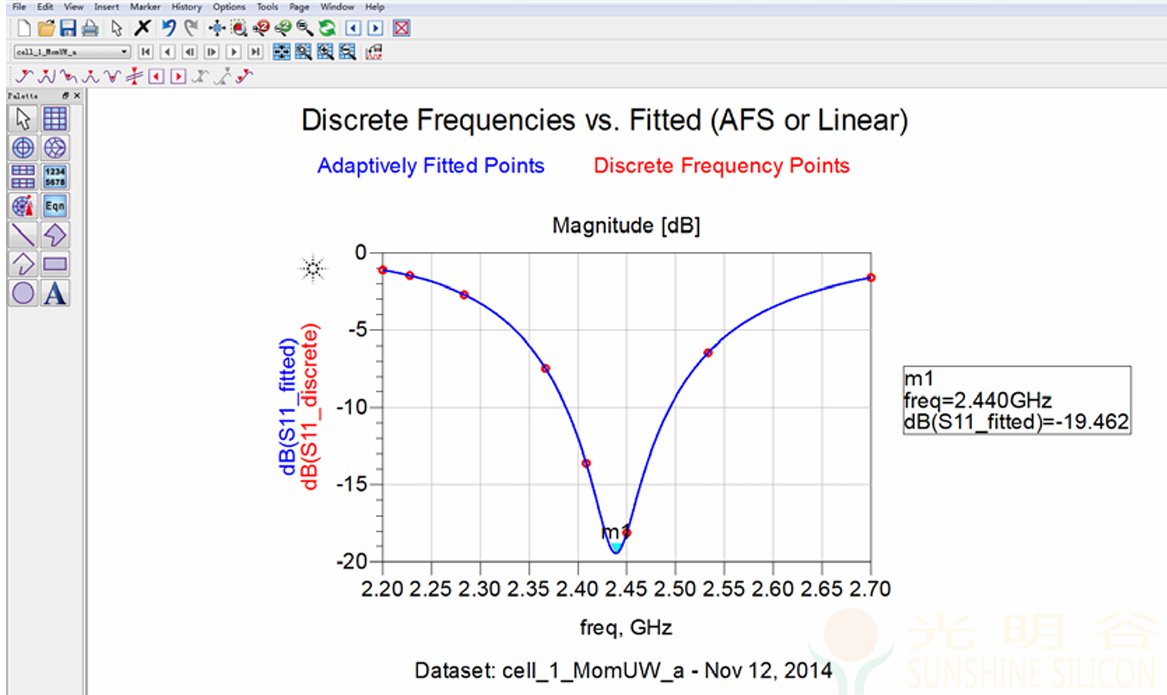

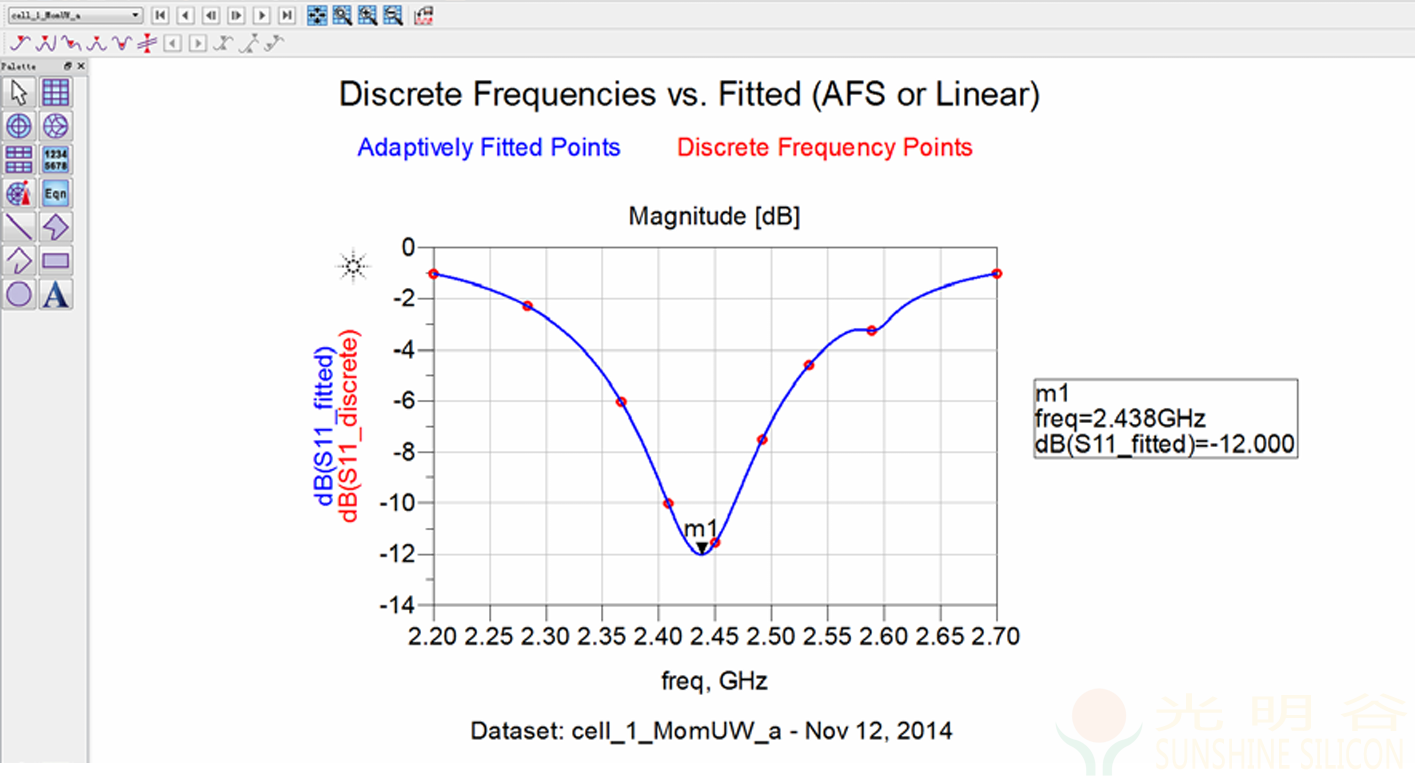

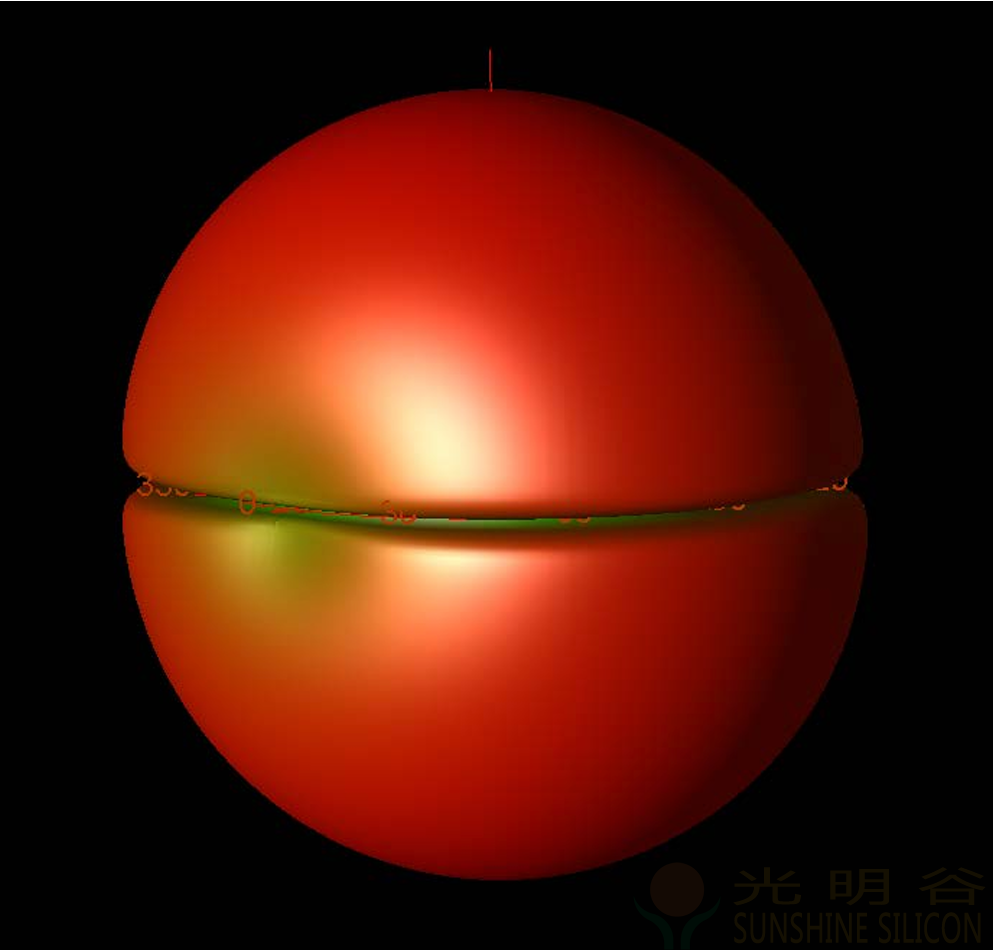

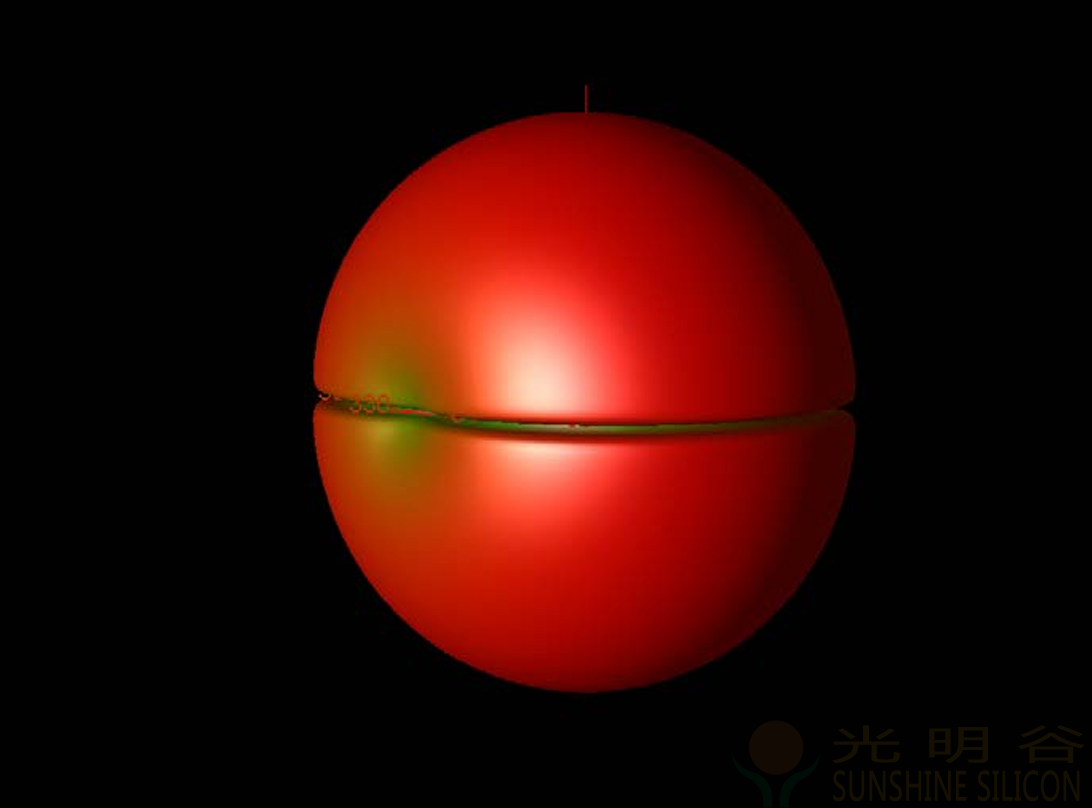

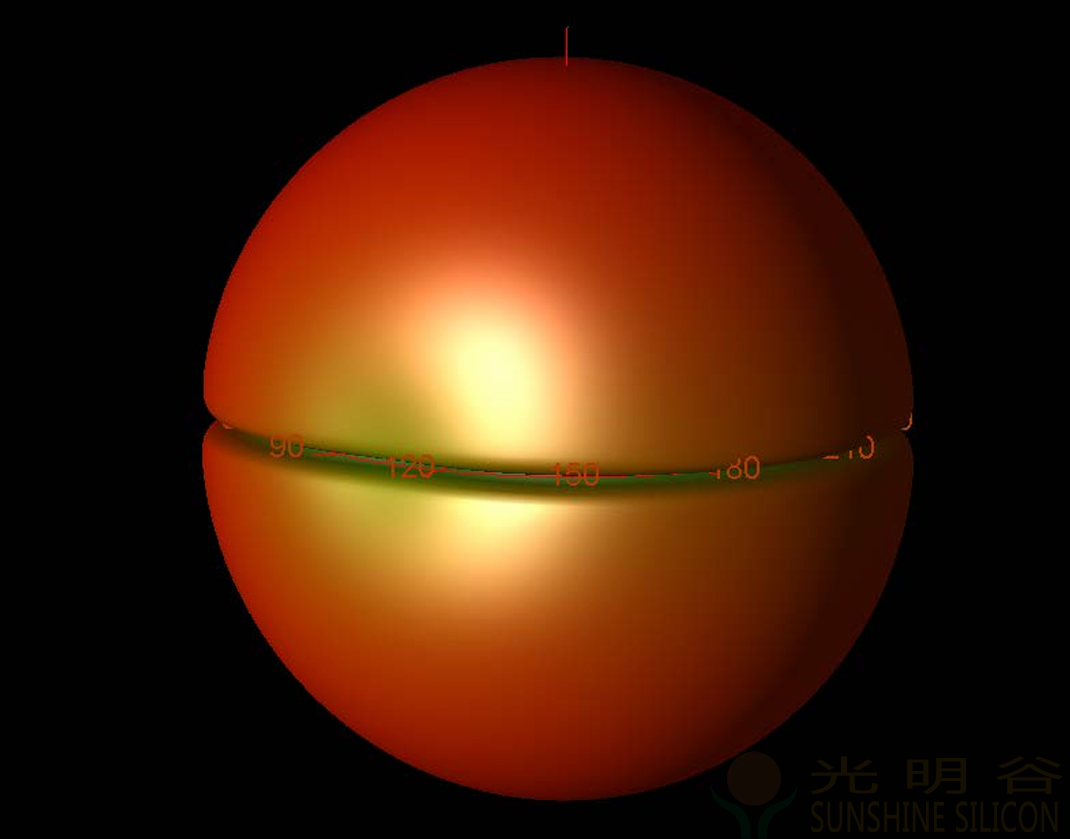

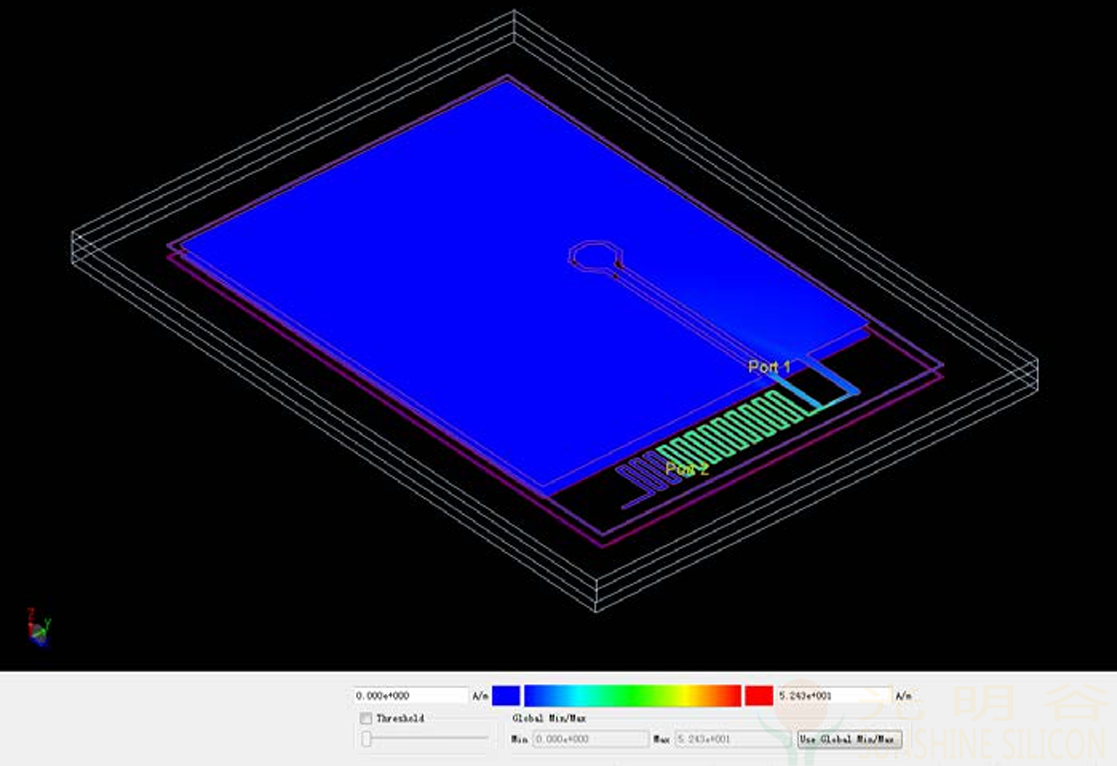

性能测试如下

此天线对PCB尺寸有要求，用于产品对PCB尺 寸要求不高（一般尺寸10*25mm），通信性能次于鞭状天线，成本低，便于生产。

Normal_PIFA 天线

微带线天线，尺寸：8*13mm。用于 PCB 无尺寸要求的条件下，所占 PCB 空间最大，最大增益可以达到1.5dB，如PCB面积足够，建议用此天线。由此天线做成的RF模块板子大 小为15mm*18mm左右。

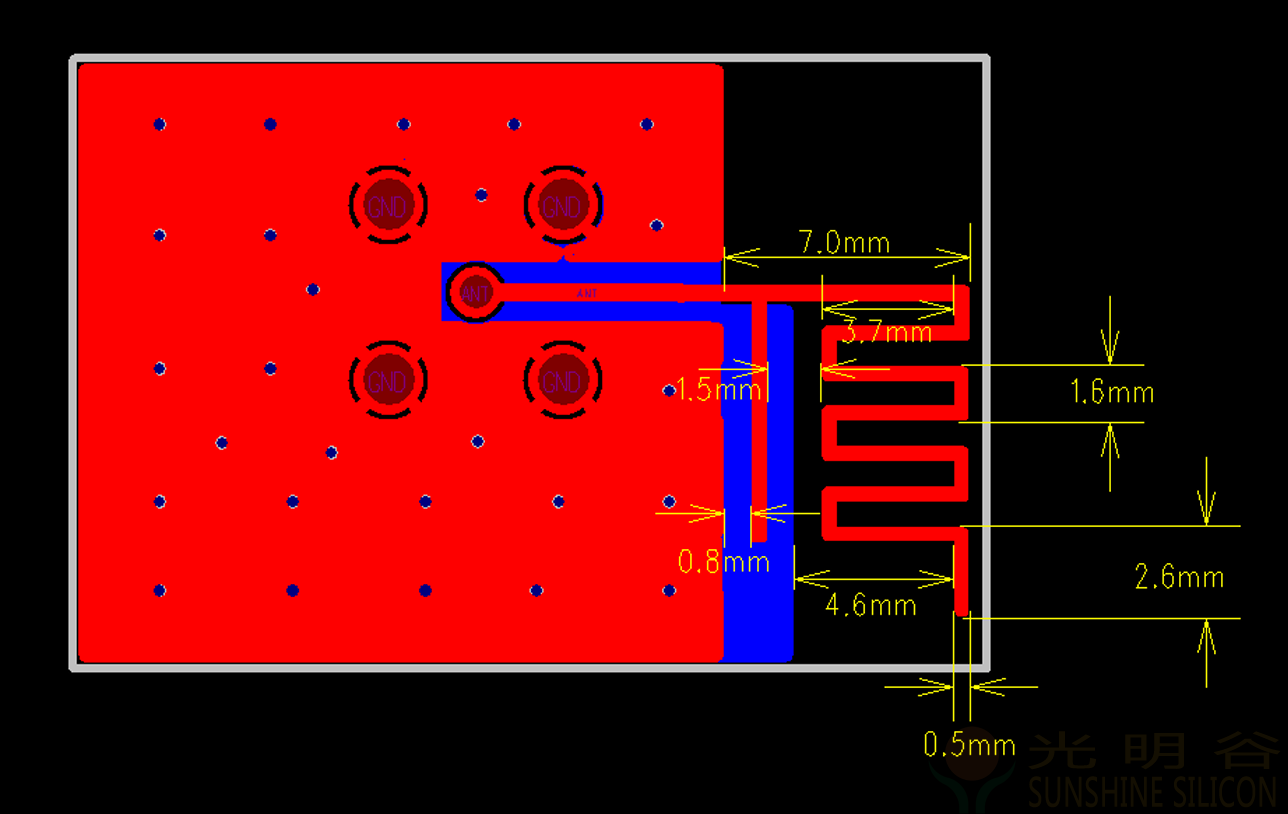

Wiggle_PIFA 天线

微带线天线，尺寸：7*10mm。用于 PCB尺寸要求不苛刻的条件下，所占PCB 空间比第二种稍小，增益也稍差 1dB，可以用于对体积稍有要求的无线终端，如对于空间比较紧凑的无线 LED 等设备。由此天线做成的RF Module板子大小为13mm*18mm左右。

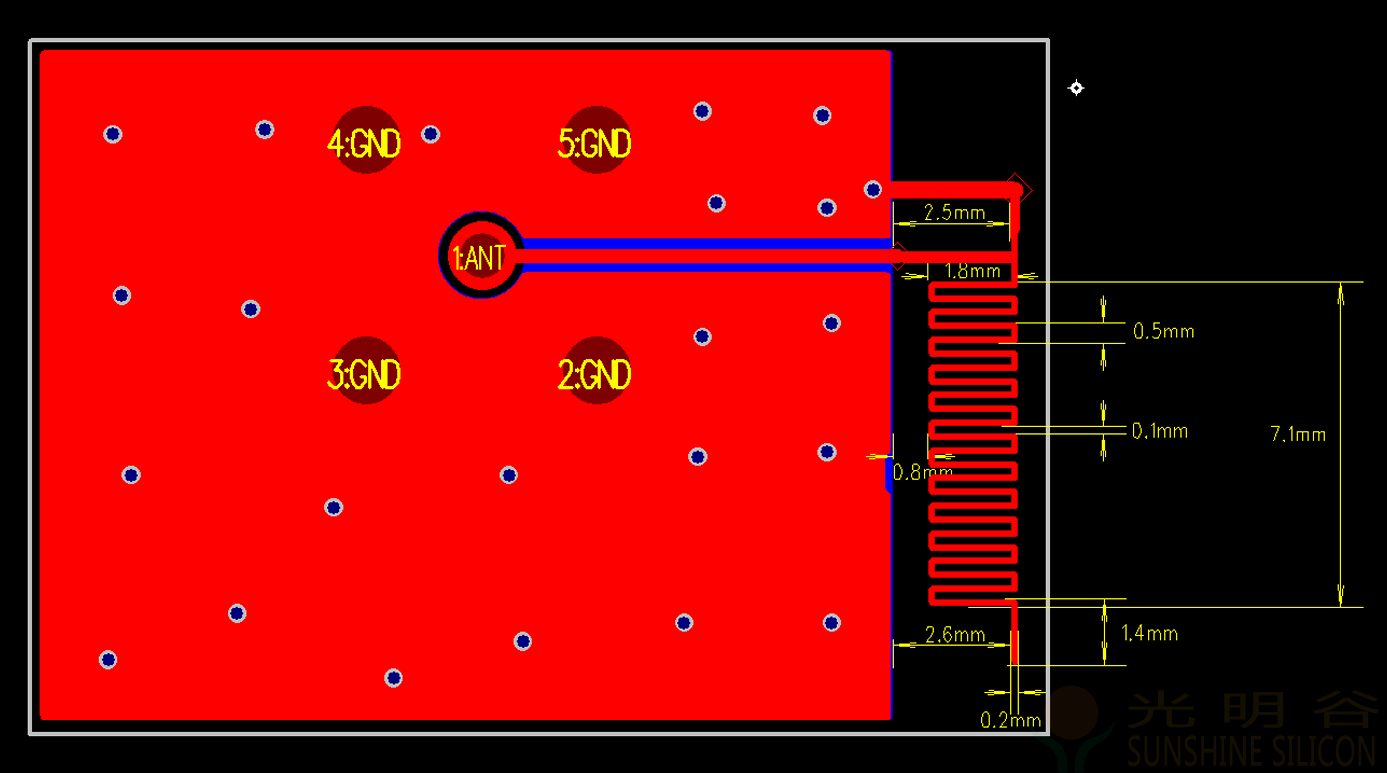

Mini_PIFA 天线

微带线天线，尺寸：2.6*9.5mm。此天线用于PCB板尺寸超小（如无线鼠标的 Dongle），但通信距离会短一半。此天线做成的Dongle大小为11mm*16mm左右。
