什么是HowLand电流源？HowLand电流源电路分析

Howland电流源是一种能将输入电压精确转换为输出电流的模拟电路，由麻省理工学院的Bradford Howland教授发明。

核心结构

它基于一个运算放大器，搭配四个精密电阻组成的平衡电桥。典型结构是在运放输出端连接负载，同时通过电阻网络从负载两端提取电压反馈到运放输入端，形成正反馈（提升输出阻抗）和负反馈（稳定增益）的平衡。

如配图示

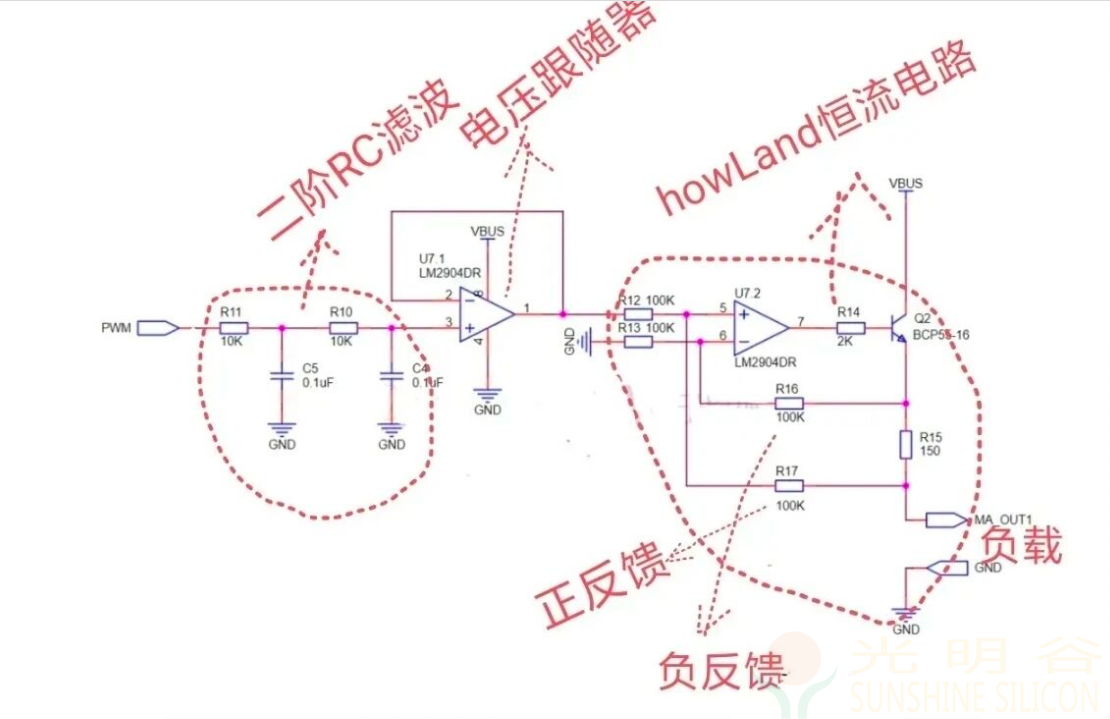

从图中可知，该电流源电路组成为:

平衡电桥:R12、R13、R16、R17
正反馈电阻:R17
负反馈电阻R16
运放U7.2:LM2904DR
功率三极管:Q2
电流检测电阻:R15
基极限流电阻:R14

此外，该电流检测电路由单片机PWM电压控制，经过由R11、C5及R10、C4构成的二阶RC滤波后，再经U7.1电压跟随器后通过电阻R12送入运放U7.2同相端。

howLand主要作用

其核心作用是作为压控电流源——即使负载阻抗发生变化，也能保持流过负载的电流恒定。相比简单的晶体管电流源，它能实现双极性电流输出（电流可正可负），且精度更高。

它广泛应用于需要精密电流驱动的领域，如生物医学仪器（用于生物组织阻抗测量的激励源）、传感器激励（如RTD铂电阻测温）以及实验室测试设备等。
