AB5669A5蓝牙无线麦K歌话筒IC 低功放耗蓝牙BLE芯片

立即购买

概述

AB566X 是一款低功耗且高性能的机型 低功耗SoC。该SoC集成了所有核心功能 一款包含32位的无线智能设备 125MHz RISC-V 处理器核心，配备 72KB 内存， 内置NOR闪存和高性能2.4GHz射频 收发器。

AB566X 内置 MIC 放大器 Sigma 三角型ADC，数字接口，集成无帽LDO 支持2.9--5V电源范围，使其成为一个完整的 适用于物联网等应用的低功耗SoC解决方案， 一次性用品。

2.4GHz无线射频

嵌入2.4GHz射频收发器，工作于 全球范围内的2.4 GHz ISM频段。

2.4 GHz 专有 2Mbps 模式，带自适应模式 频率跳跃功能支持

接收灵敏度：-91.5dBm @ 2Mbps

TX输出功率：最高+9 dBm

50 Ω匹配单针天线接口;

RSSI监测，分辨率为±1 dB;

自动确认、重传与流程 控制;

AB5669A SOC特性

CPU and Flexible GPIO CPU和可灵活配置GPIO

• 32位 RISC-V 高性能CPU，主频120MHz；

• 程序存储：内置2Mbits(256KB) Flash, 64KB RAM, 8K cache

• 可灵活配置的GPIO, 可编程配置上拉或下拉电阻；

Bluetooth Radio蓝牙射频特性

• 兼容蓝牙5.4(QDID:222495), 支持LE 1M/2M 长距离通信;

• 典型发射功率: -20dBm to +9dBm

• 接收灵敏度：-94dBm @1M BLE;

Audio Interface 音频接口

• 一路带运算放大器的MIC输入；

• 高性能单声道音频ADC，信噪比90dB；

• 高性能音频DAC，信噪比96dB，带耳机放大器输出；

Package 封装

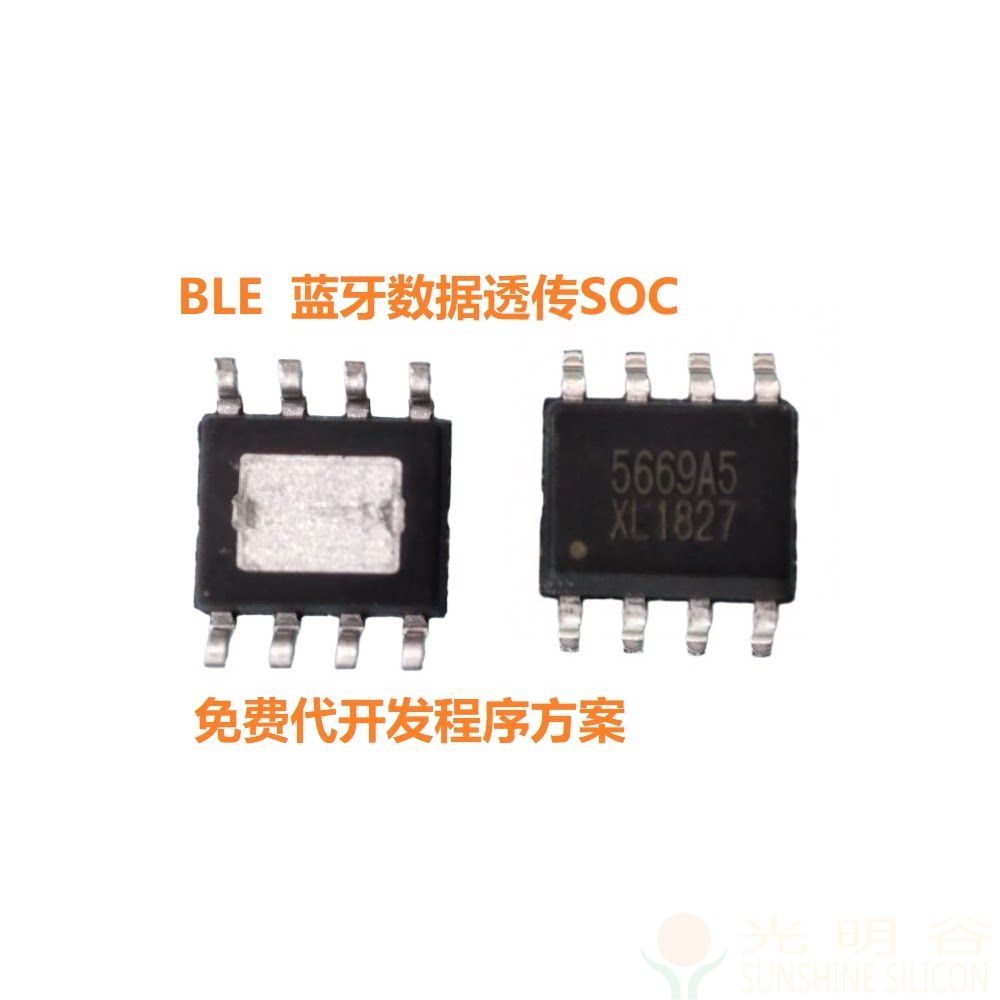

• ESOP8;

Temperature 温度特性

• 工作温度: -40℃ to +85℃;

• 存储温度: -65℃ to +150℃;

其他特性

• 24 M晶体振荡电路，不需要外部加载电容器；
  支持程序加密；

• 集成WS2812 1线SPI驱动；

• 集成硬件红外发射接收；

• 集成2硬硬件电容触摸按键；

• 集成一路UART,  一路HUART高速串口带CTS/RTS, DMA

• 集成1路USB HOST/DEVICE

• 3路 PWM

• １路IIC, Master/Slaver

典型应用

• 无线麦

• 无线K歌话筒

• 无线领夹麦

• USB Dongle

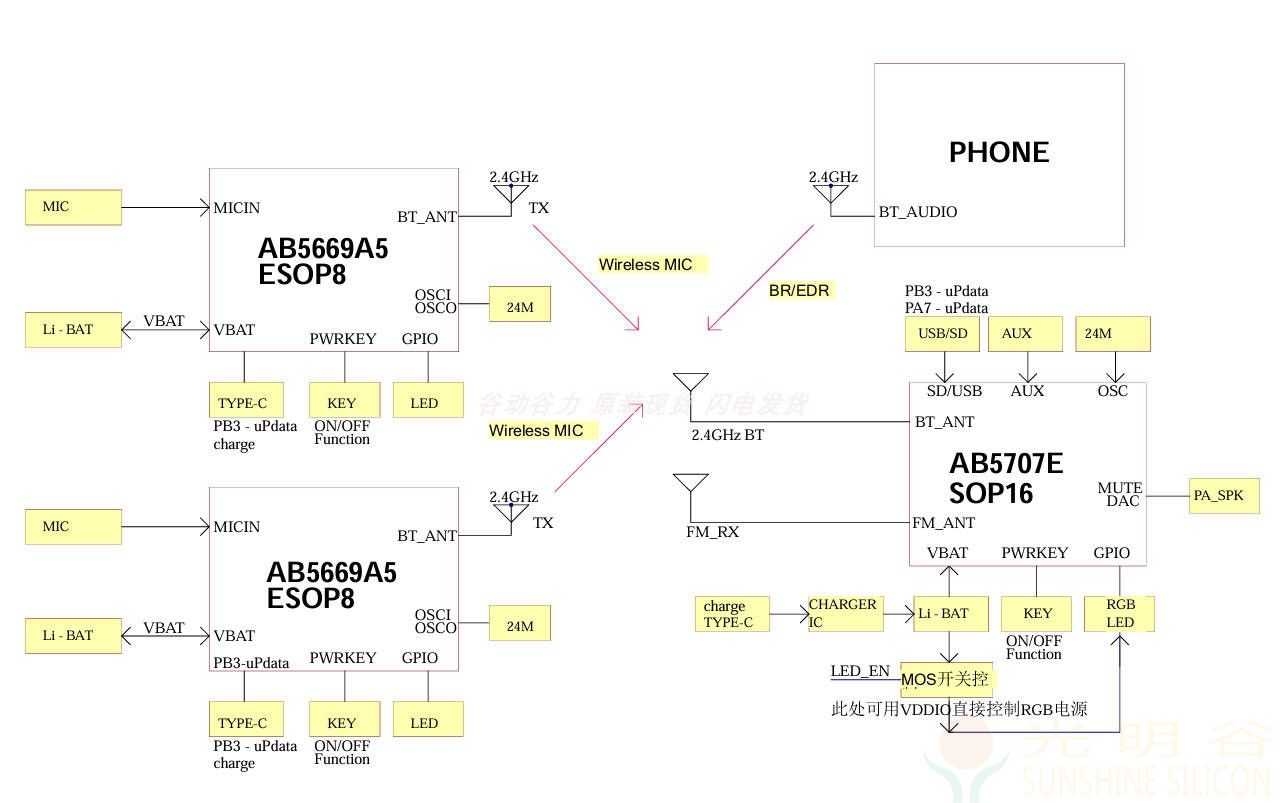

原理图

请查看技术文档

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
