方案概述
光明谷推出 VC-S100D RGB 高性价的语音控制RGB全彩小夜灯方案, 用户可免开发拥有，我们已有成熟的方案，用户可以免开发（零代码）快速完成语音控制小夜灯，提供原理图，PCB demo(立创开源0代码名开发复刻，值得拥有)\PCB Layout指导。
立创开源：VS-S100D (https://oshwhub.com/sunsilicon/vs-s100d)
方案优势
低成本，IC成本批量低到1.XX元内
带回复音播放
RGB全彩小夜灯控制
色温(冷暖色)小夜灯控制
内置NPU
- 可定制
视频演示
应用场景
小夜灯
RGB灯带
智能台灯
RGB灯泡
系统框架
Demo板图

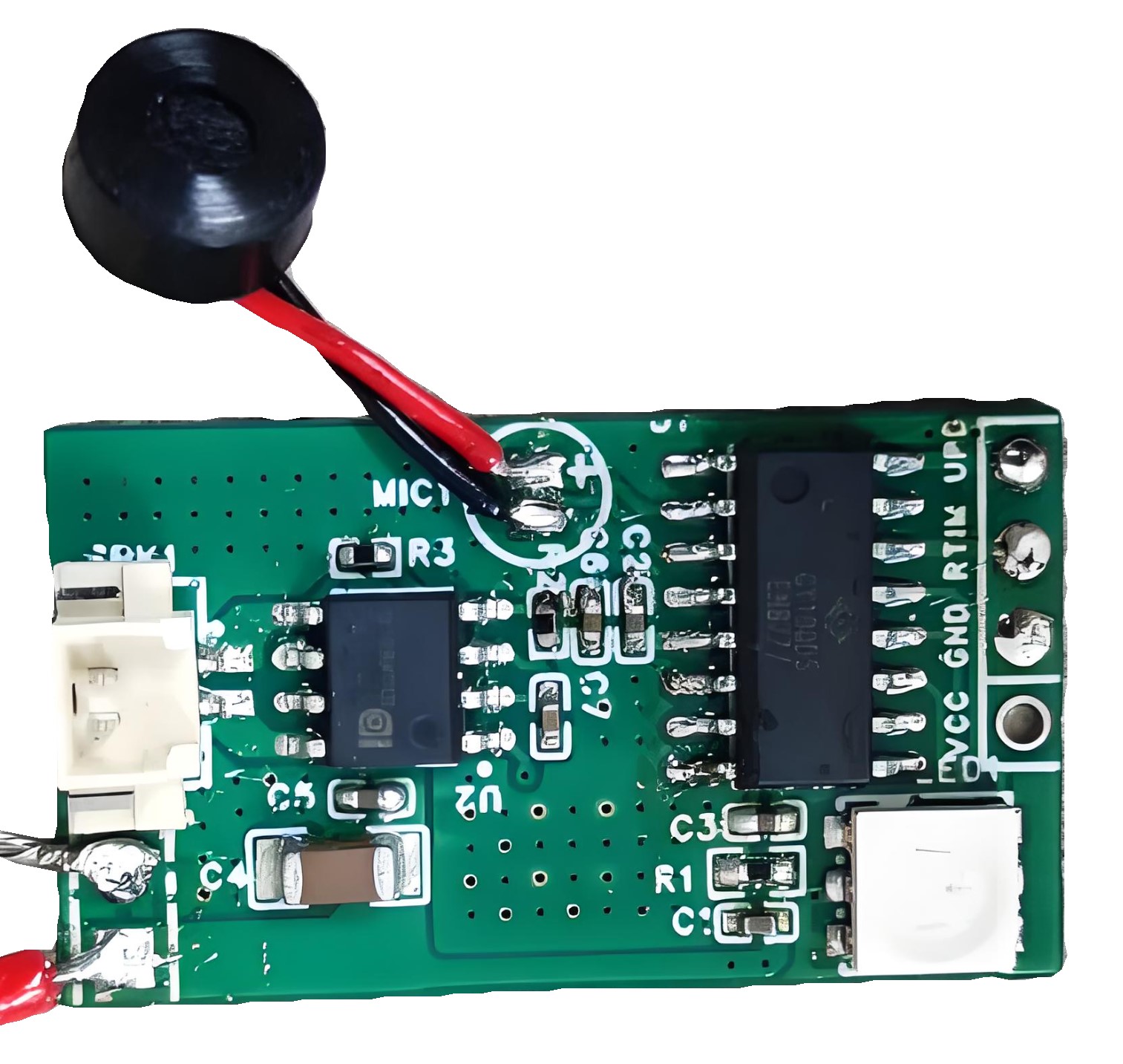

PCB实物图
功能简介
语音识别控制RGB小夜灯或灯带亮灭；
语音识别控制RGB小夜灯或灯带改变种颜色；
语音识别控制RGB小夜灯或灯带改变色温(冷暖色)；
定时关闭RGB小夜灯或灯带；
回复音播放， DAC输出，可以功放，MUTE控制。
RGB灯控制GPIO:
3路PWM控制 高电压有效
原理图
详细原图，请划到最后，点击下载
设计注意事项
1、需要根据所使用输入电源情况，在输入前端增加相应的保护器件（OVP,EOS,ESD),整体产品设计也需要根据整机成品的增加相关的保护器件TVS,ESD；
2、S100D的第9、10pin上电瞬间为高状电压态，注意此IO口的使用，不能用于高电平驱灯等应用；
3、VIN、VDDIO管脚上的退耦电容需要靠近管脚摆放；
4、MIC的AGND模拟地PCB Layout时需要独单拉到电源输入端的极负处；
5、调试升级测试点需要预留出来；
6、S100D的第15pin是DAC输出，需外置音频功放推动的喇叭。
语音指令定义
序号 指令 命令词 执行动作
01 开灯指令：请开灯|打开灯 (RGB灯GPIO:3路PWM占比80%) （播报：灯已打开）
02 关灯指令：请关灯|关闭灯 (关闭所有灯) （播报：灯已关闭）
03 调亮指令：调亮一点|亮一点 (RGB灯GPIO:3路PWM控制增加占空比5%, 最大100%) （播报：灯已调亮）
04 调暗指令：调暗一点|暗一点 (RGB灯GPIO:3路PWM控制减少占空比5%, 最小占空比5%) （播报：灯已调暗）
05 最亮指令：最大亮度|最亮光 (RGB灯GPIO:3路PWM占比100%) （播报：灯已最亮）
06 最暗指令：最小亮度|最暗光 (RGB灯GPIO:3路PWM最小占空比5%) (播报：灯已最暗）
07 颜色指令：改变颜色|换颜色 (白-黄-红-蓝-绿-青-紫,依次循环变颜色) （播报：灯光颜色已改变）
08 白色指令：变为白色|变为白光 (白灯GPIO:1路PWM\RGB灯GPIO:3路PWM占比80%) （播报：灯光已调为白色）
09 黄色指令：变为黄色|变为黄光 (RGB灯GPIO:3路PWM调成黄色) （播报：灯光已调为黄色）
10 暖色指令：变为暖色|变为暖光 (RGB灯GPIO:3路PWM调成暖黄) （播报：灯光已调为暖黄色）
11 红色指令：变为红色|变为红光 (RGB灯GPIO:3路PWM调成红色) （播报：灯光已调为红色）
12 红色指令：变为绿色|变为绿光 (RGB灯GPIO:3路PWM调成绿色) （播报：灯光已调为绿色）
13 蓝色指令：变为蓝色|变为蓝光 (RGB灯GPIO:3路PWM调成蓝色) （播报：灯光已调为蓝色）
14 青色指令：变为青色|变为青光 (RGB灯GPIO:3路PWM调成青色) （播报：灯光已调为青色）
15 紫色指令：变为紫色|变为紫光 (RGB灯GPIO:3路PWM调成紫色) （播报：灯光已调为祡色）
16 定时十五分指令：定时十五分钟 (定时关闭所有灯) （播报：定时十五分钟）
17 定时三十分指令：定时三十分钟 (定时关闭所有灯) （播报：定时三十分钟）
18 定时六十分指令：定时六十分钟 (定时关闭所有灯) （播报：定时三十分钟）
| IO功能 | ||||
| 序号 | IO | 功能简述 | ||
| 1 | PA5 | 蓝灯驱动，高电平有效，上电默认关闭 | ||
| 2 | PA7 | 红灯驱动，高电平有效， 上电默认关闭 | ||
| 3 | PA9 | 绿灯驱动，高电平有效， 上电默认关闭 | ||
| 4 | PA11 | 功放控制，高开低关 | ||
| 5 | PA12 | UART:TX0 此方案未用，扩宽用 | ||
| 6 | PA13 | UART:RX0此方案未用，扩宽用 | ||
| 7 | PA1 | 此方案未用，扩宽用 | ||
