1. 产品特性

1.1 概述

S100D 是一款智能离线语音控制片上系统（SOC）。该 SOC 集成了 32 位 160MHz 的 RISC-V 处理器内核以及内部 NOR Flash。

S100D 具有内置麦克风放大器、Σ-Δ ADC、AB 类 DAC、集成无电容低压差线性稳压器（LDO）、电源管理单元（PMU）和 RC 振荡器，支持 2 - 5.5V 的电源范围，使其成为智能语音产品等应用的完整低功耗 SOC 解决方案。

1.2 关键特性

高性能 32 位 RISC-V 处理器内核，具备 DSP 指令

最高 160MHz 运行频率；
10 位逐次逼近寄存器（SAR）ADC×14；
麦克风放大器 ×1；高性能单声道 Σ-Δ ADC；
三位单声道 DAC

1.3 特性参数

内置 PMU；可省电容的LDO；LDO；
红外发射与接收×1；
看门狗 ×1；
频率检测器；
主 / 从 SPI×2；
主 / 从 IIC×1；
硬件电容感应触摸按键 ×1；
标准通用异步收发器（UART）×1；
带 CTS/RTS 的高速 UART×1；
定时器 2 PWM 通道 ×5；
SD 卡主机控制器 ×1；
交叉开关输入 / 输出；

1.4 应用领域

智能家居电器
智能玩具
智能照明

1.5 参数表

参数	值
带保持功能的睡眠电流	待定
深度睡眠模式电流	待定
闪存(ROM)	4Mbits Flash
随机存取存储器(RAM)	56KB RAM随机存取存储器
供电电压	2~5.5V
通用输入输出口（GPIO）	12个
工作温度	-40至 +85°C

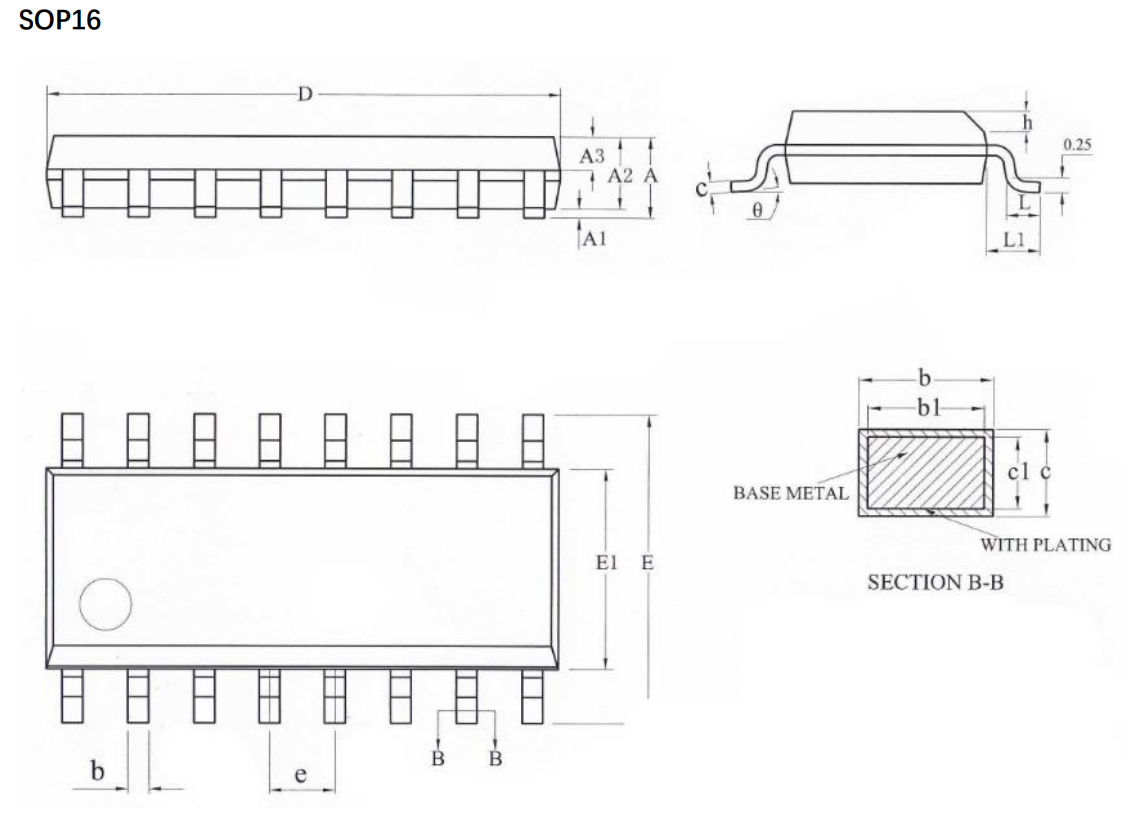

封装	SOP16封装
电源管理单元（PMU）	低压差线性稳压器模式

2. 芯片简介

S100D 是一款智能语音控制 SOC。该 SOC 集成了 32 位 160MHz 的 RISC-V 处理器内核以及内部 NOR Flash。S100D 具有内置麦克风放大器、Σ-Δ ADC、AB 类 DAC、集成无电容 LDO、PMU 电源管理单元和 RC 振荡器，支持 2 - 5.5V 的电源范围，使其成为智能语音产品等应用的完整低功耗 SOC 解决方案。

开源地址：VS-S100D低成本的智能语音控制小夜灯方案 - 立创开源硬件平台 (oshwhub.com)

智能离线语音识别IC_S100D_Datasheet_规格书_中文版下载(图1)
