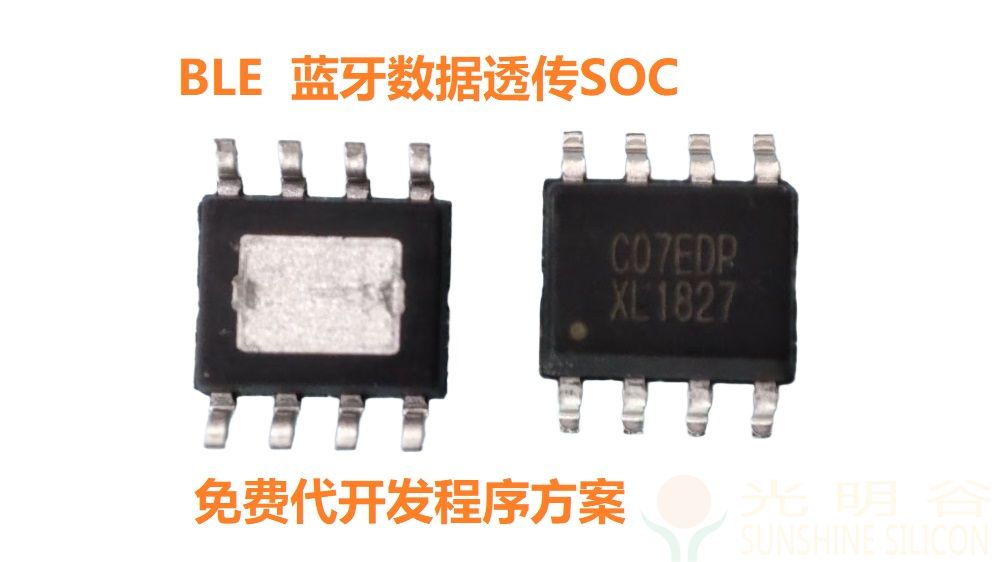

C07EDP BLE 5.4 SOC 串口透传低功耗蓝牙芯片 Datasheet 规格书原理图下载

立即购买

概述

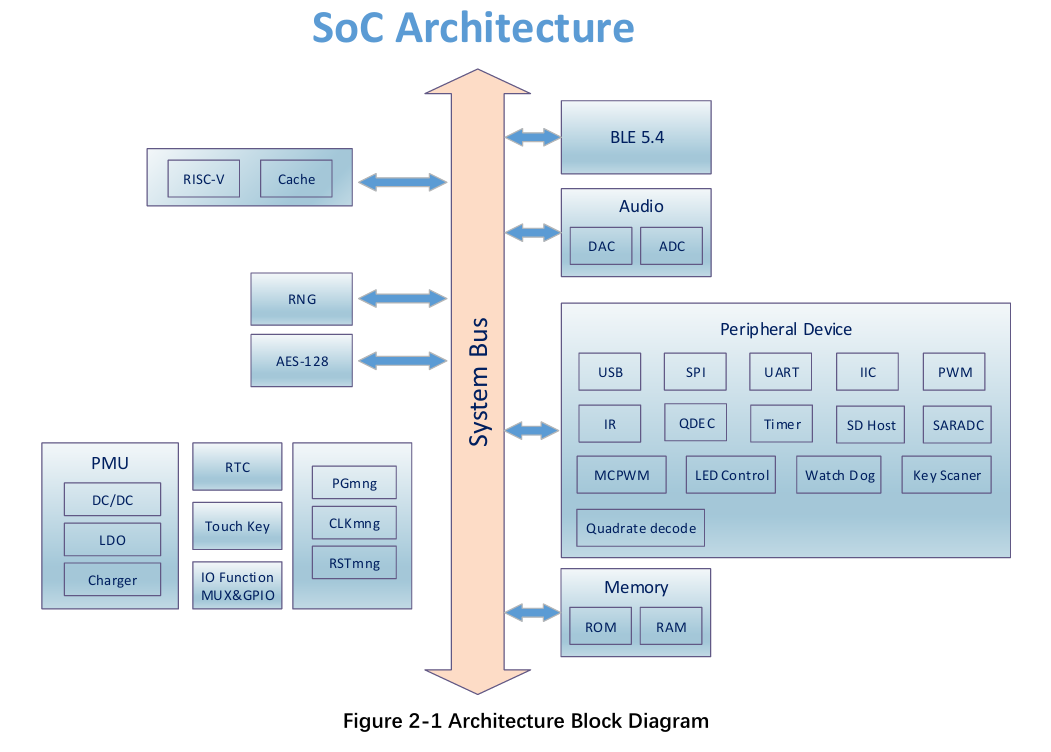

C07EDP SOC特性

CPU and Flexible GPIO CPU和可灵活配置GPIO

• 32位 RISC-V 高性能CPU，主频120MHz；

• 程序存储：内置2Mbits(256KB) Flash, 64KB RAM, 8K cache


• 可灵活配置的GPIO, 可编程配置上拉或下拉电阻；

Bluetooth Radio蓝牙射频特性

• 兼容蓝牙5.4(QDID:222495), 支持LE 1M/2M 长距离通信;

• 典型发射功率: -20dBm to +9dBm

• 接收灵敏度：-94dBm @1M BLE;

Audio Interface 音频接口

• 一路带运算放大器的MIC输入；

• 高性能单声道音频ADC，信噪比90dB；

• 高性能音频DAC，信噪比96dB，带耳机放大器输出；

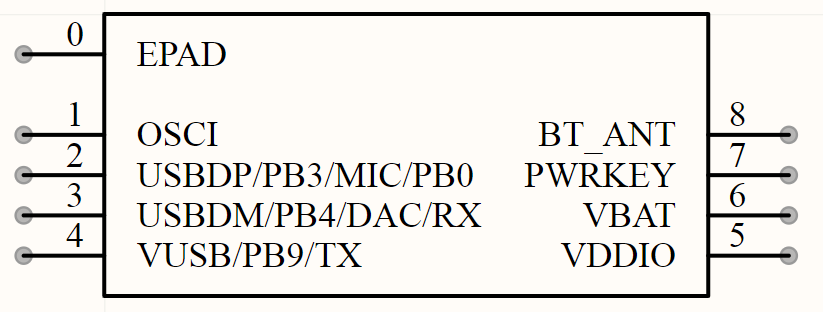

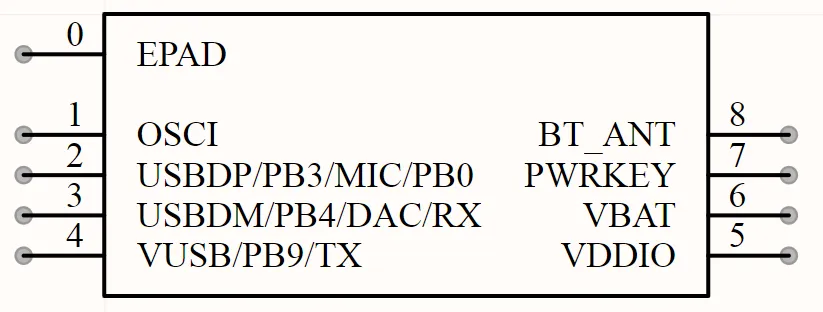

Package 封装

• ESOP8;

Temperature 温度特性

• 工作温度: -40℃ to +85℃;

• 存储温度: -65℃ to +150℃;

其他特性

• 24 M晶体振荡电路，不需要外部加载电容器；
  支持程序加密；

• 集成WS2812 1线SPI驱动；

• 集成硬件红外发射接收；

• 集成2硬硬件电容触摸按键；

• 集成一路UART,  一路HUART高速串口带CTS/RTS, DMA

• 集成1路USB HOST/DEVICE

• 3路 PWM

• １路IIC, Master/Slaver

• 内置PM LDO， 锂电池充电

•


典型应用

• 智能语音遥控器；

• BLE透传模块；

• IOT;

• 幻彩灯控制器。

• USB Dongle.

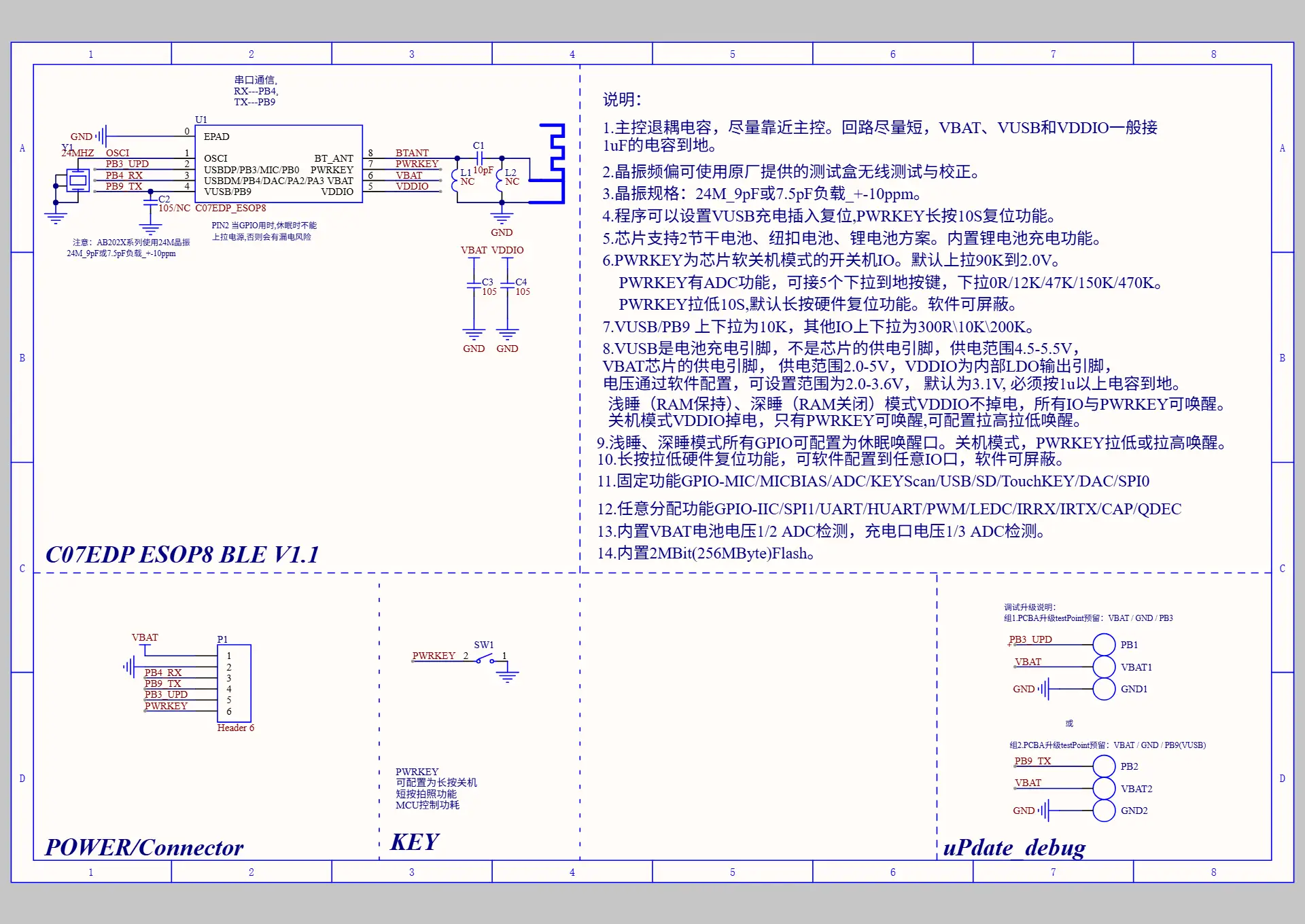

参考电路

电路说明

1. 主控退耦电容，尽量靠近主控。回路尽量短，VBAT、VUSB和VDDIO一般接1uF的电容到地；
2. VUSB是电池充电引脚，不是芯片的供电引脚，供电范围4.5-5.5V；
3. VBAT芯片的供电引脚， 供电范围2.0-5V；
4. VDDIO为内部LDO输出引脚，电压通过软件配置，可设置范围为2.0-3.6V， 默认为3.1V, 必须按1u以上电容到地。
5. VUSB/PB9 上下拉为10K，其他IO上下拉为300R\10K\200K；
6. 晶振频偏可使用原厂提供的测试盒无线测试与校正；
7. 晶振规格：24M_9pF或7.5pF负载_+-10ppm；
8. 程序可以设置VUSB充电插入复位,PWRKEY长按10S复位功能；
9. 芯片支持2节干电池、纽扣电池、锂电池方案。内置锂电池充电功能。
10. PWRKEY为芯片软关机模式的开关机IO。默认上拉90K到2.0V；
11. PWRKEY有ADC功能，可接5个下拉到地按键，下拉0R/12K/47K/150K/470K；
12. PWRKEY拉低10S,默认长按硬件复位功能。软件可屏蔽；
13. 浅睡（RAM保持）、深睡（RAM关闭）模式VDDIO不掉电，所有IO与PWRKEY可唤醒；
14. 关机模式VDDIO掉电，只有PWRKEY可唤醒,可配置拉高拉低唤醒；
15. 长按按键拉低硬件复位功能，可软件配置到任意IO口，软件可屏蔽；
16. 固定功能GPIO-MIC/MICBIAS/ADC/KEYScan/USB/SD/TouchKEY/DAC/SPI0；
17. 任意分配功能GPIO-IIC/SPI1/UART/HUART/PWM/LEDC/IRRX/IRTX/CAP/QDEC；
18. 内置VBAT电池电压1/2 ADC检测，充电口电压1/3 ADC检测。

实测

UUID: FFE0
串口数据--》BLE

UUID: FFE1
打开Notify
BLE===》串口
UUID: FFE1 WRITE

后记

串口波特率， BLE名称可定制
可定制各种需要用到BLE的功能
成本只1.XX. 量大价优可以低于1元

参考资料

C07EDP BLE 5.4 SOC 串口透传低功耗蓝牙芯片_电子元件_SUNSHINE SILICON (sunsili.com)

C07EDP BLE 低功耗蓝牙微控制器规格书_SUNSHINE SILICON (sunsili.com)

C07EDP_BLE低功耗蓝牙透传模块低成本 - 开源硬件平台
