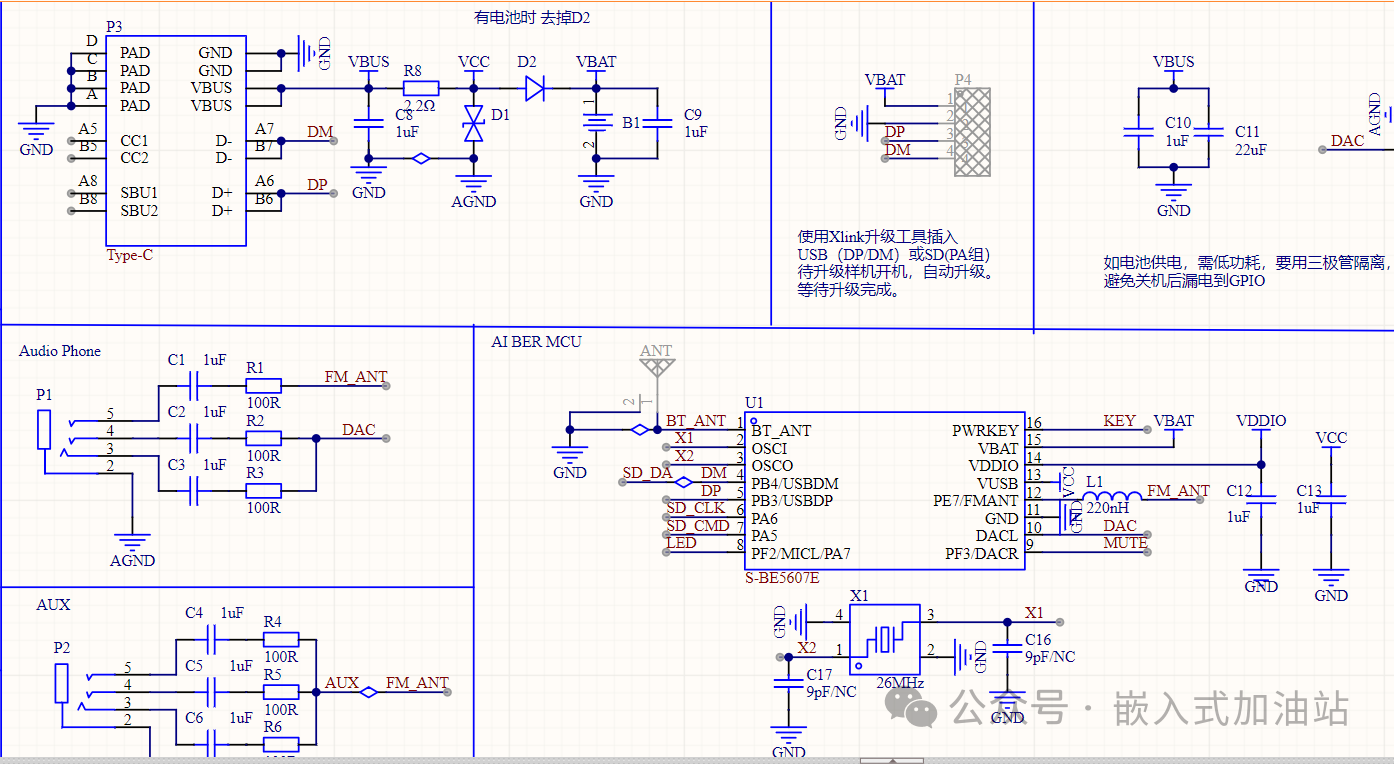

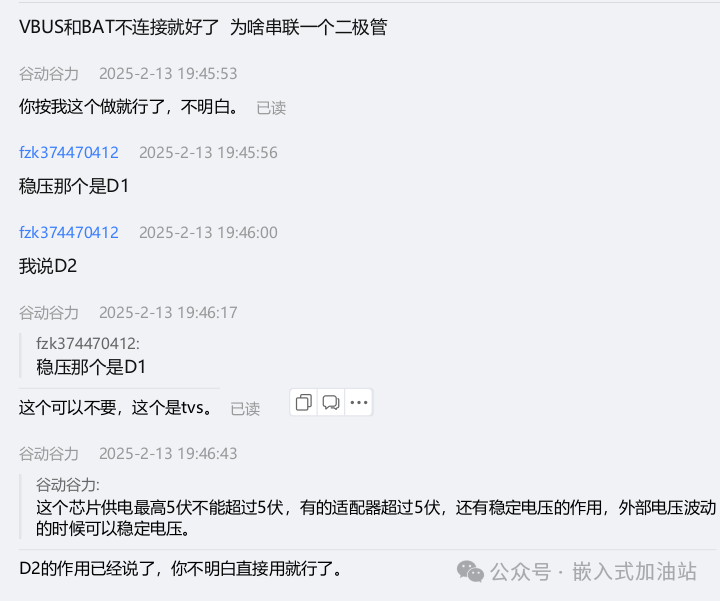

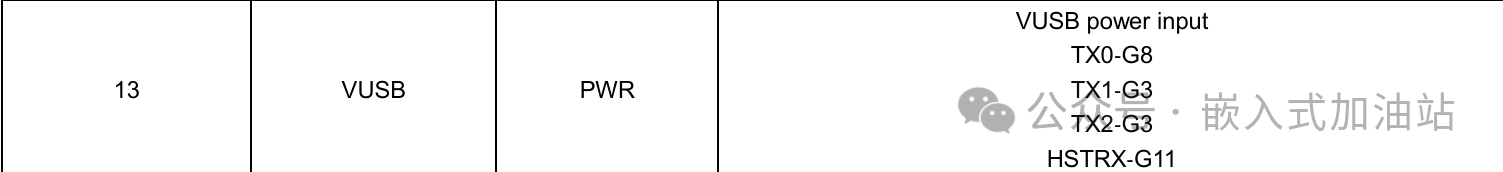

蓝牙音箱供电电路设计解析

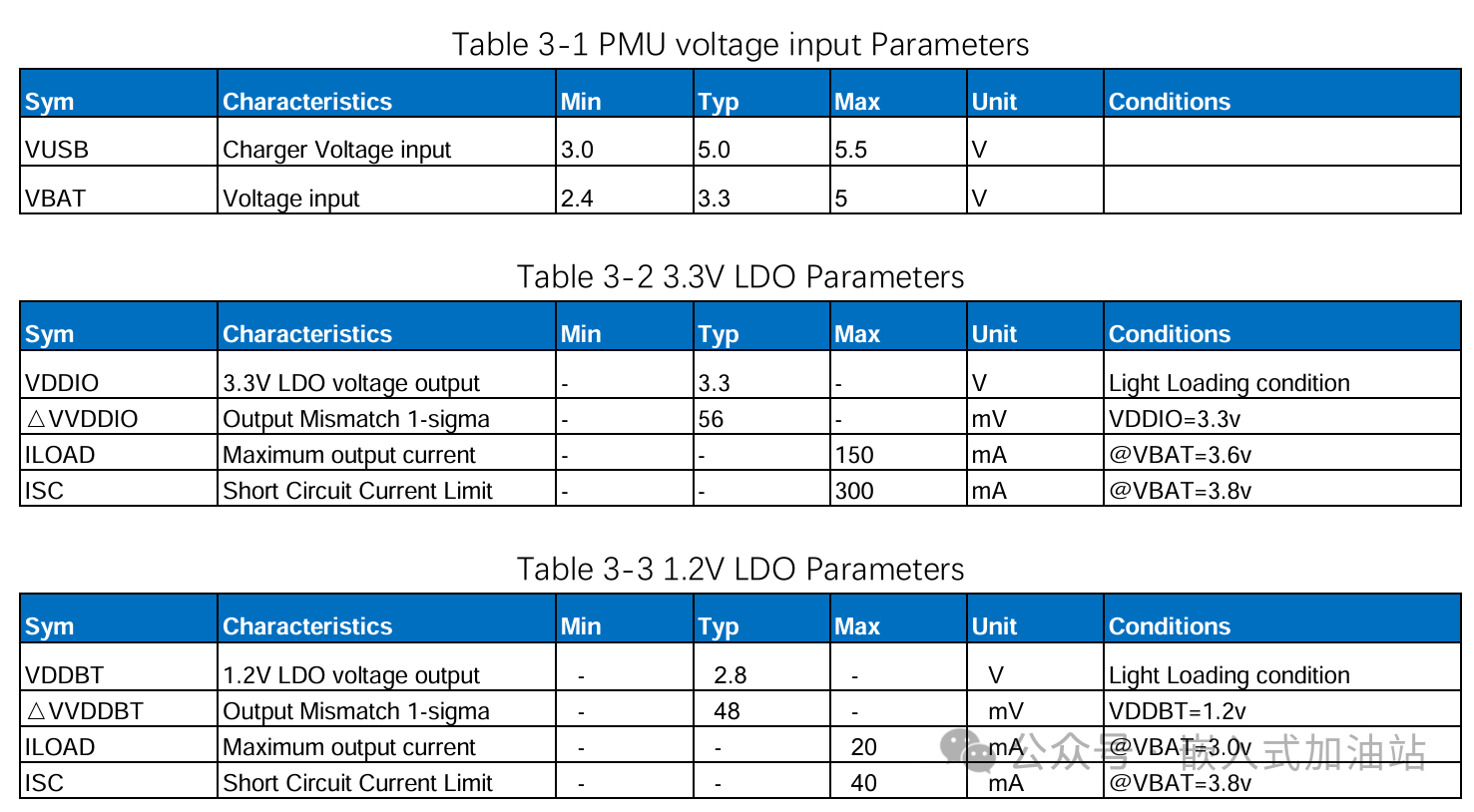

电源退耦（也称去耦）在蓝牙 SOC 电源设计中对保障蓝牙 SOC 稳定运行、提升整体性能意义重大。它能去除电源中的干扰信号，减少电源噪声对蓝牙 SOC 的影响。下面详细介绍其作用及实现方法：
- 电源去耦的作用
- 抑制电源噪声传播
：蓝牙 SOC 工作时，电源线上会产生各种噪声，这些噪声可能源于外部电源波动、芯片内部电路切换等。电源去耦能有效阻止这些噪声在电源网络中传播，避免其对蓝牙 SOC 的正常工作产生干扰。在蓝牙设备中，射频电路工作时会产生高频噪声，若不进行去耦，这些噪声会通过电源线传播到数字电路部分，影响数字信号的处理，导致蓝牙数据传输错误或不稳定。 - 稳定电源电压
：蓝牙 SOC 在不同工作模式下电流需求变化较大，这会使电源电压出现波动。电源去耦通过提供一个稳定的电源电压，确保蓝牙 SOC 在各种工作条件下都能正常运行。在蓝牙 SOC 从待机模式切换到数据传输模式时，电流瞬间增大，去耦电容能够及时补充电荷，维持电源电压稳定，防止因电压波动导致芯片工作异常。 - 提高系统抗干扰能力
：通过去除电源中的噪声，电源去耦增强了蓝牙 SOC 系统的抗干扰能力，减少了外界干扰对蓝牙通信的影响，提升了蓝牙设备的可靠性和稳定性。在复杂的电磁环境中，去耦良好的蓝牙 SOC 能够更好地抵抗外界电磁干扰，保持稳定的通信状态。 - 电源去耦的实现方法
- 电容退耦
：这是最常用的电源去耦方法。在蓝牙 SOC 的电源引脚附近，通常会放置多个不同容值的电容。陶瓷电容因其低等效串联电阻（ESR）和高频特性好，常用于滤除高频噪声，一般取值在 0.1μF - 10μF 之间；电解电容的容量较大，可用于滤除低频噪声和提供瞬间大电流，常见容值在 1μF - 100μF。在实际设计中，会在蓝牙 SOC 的电源引脚旁并联一个 0.1μF 的陶瓷电容和一个 10μF 的电解电容，分别对高频和低频噪声进行有效滤除。 - 电感退耦
：电感具有抑制高频电流的特性，在电源路径中串联电感，可以阻止高频噪声通过。在蓝牙 SOC 的电源输入线上串联一个小电感，能有效阻挡来自外部电源的高频干扰信号进入芯片。电感与电容组成的 LC 滤波电路，能进一步提高去耦效果，在一些对电源噪声要求较高的蓝牙 SOC 设计中，常采用 LC 滤波电路进行电源去耦。 - 多层 PCB 设计
：合理的多层印刷电路板（PCB）设计也能实现电源去耦。在多层 PCB 中，专门设置电源层和地层，并使它们紧密相邻，利用层间电容实现去耦。增加电源层和地层的铜箔厚度，减小电源和地之间的电阻和电感，降低电源噪声。同时，在 PCB 布线时，要确保电源路径短而宽，减少线路阻抗，提高去耦效果。将蓝牙 SOC 的电源引脚尽量靠近电源层和地层，缩短电源路径，减少噪声产生。 - 电源平面分割
：对于同时存在多种电源电压的蓝牙 SOC 系统，采用电源平面分割技术可以避免不同电源之间的相互干扰。将不同电压的电源平面分开，并在分割处使用电容进行去耦，防止不同电源之间的噪声耦合。在一个同时有 1.8V 和 3.3V 电源的蓝牙 SOC 设计中，通过将 1.8V 和 3.3V 电源平面分割，并在分割处放置多个去耦电容，有效减少了两种电源之间的干扰。

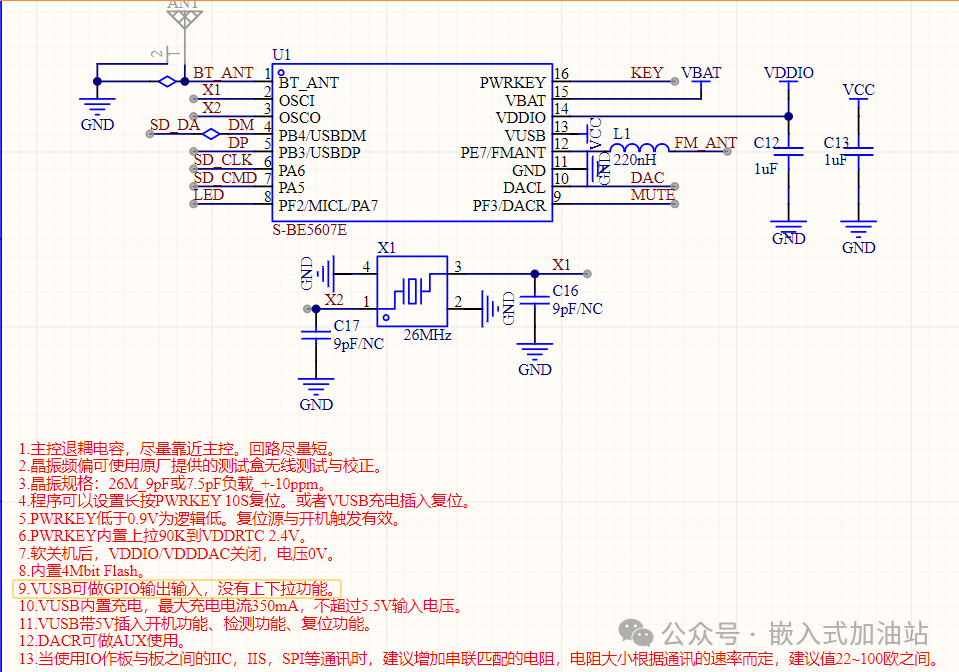

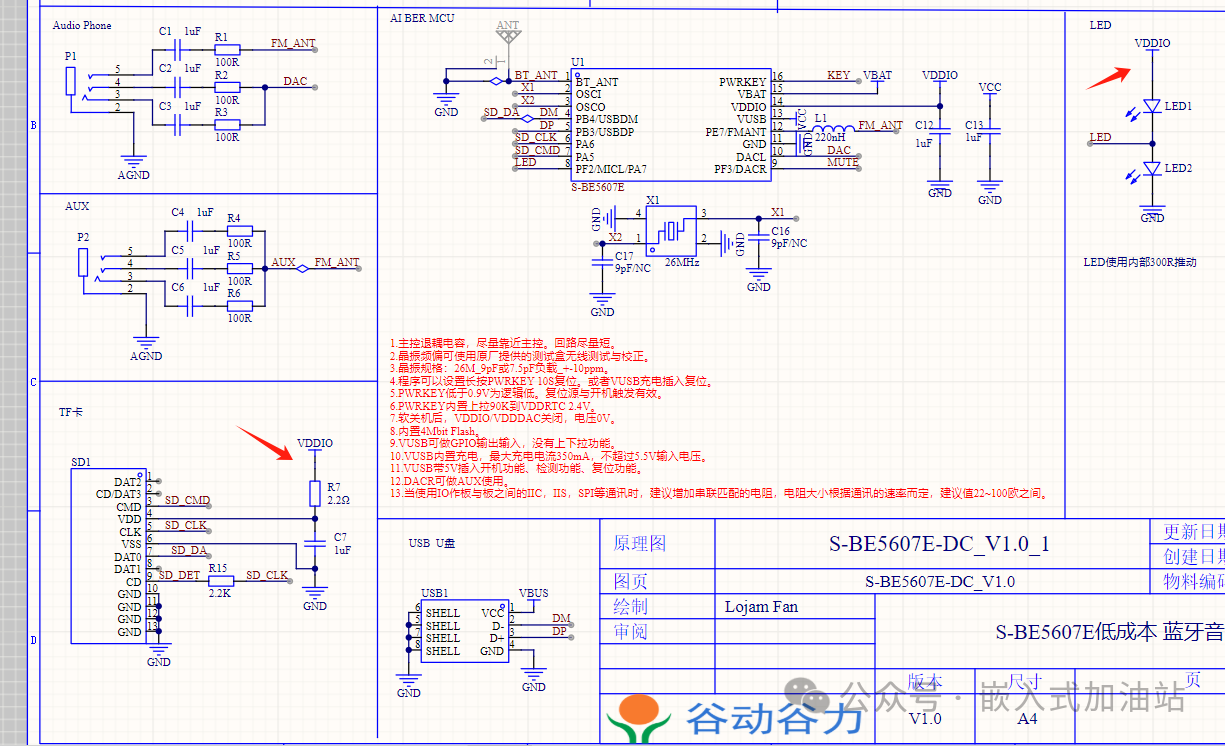

Layout注意事项
１．退耦电容，尽量靠近主控，回路尽量短，回路面积尽量小；

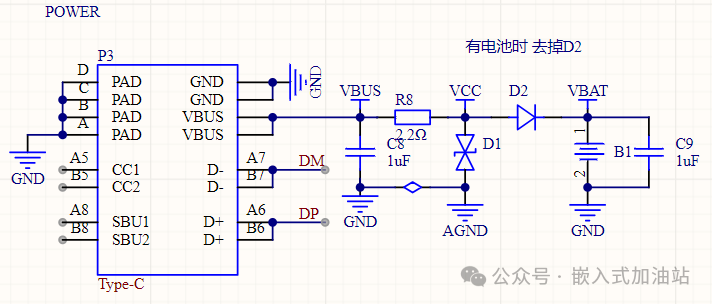

２．充电回路注意加粗布线，保证大电流通过不发热。
再次感谢您的阅读，笔者能力有限，有错在所难免，请批评指正！
