中科蓝讯BLE二代蓝牙测试盒使用说明
1简介
1.1支持特性
- 双通道工作模式；
- 支持设备（U盘/TF卡）读取（注:使用读卡器可能会读取较慢）；
- 读取XML配置，根据蓝牙名字/自定义数据匹配从机；
- 查询并校准从机频偏值
- OTA 升级功能（升级内置 fot 程序和外置 xbf 资源）
- 增加支持AB202X产测功能
1.2蓝牙测试盒实物图
 |

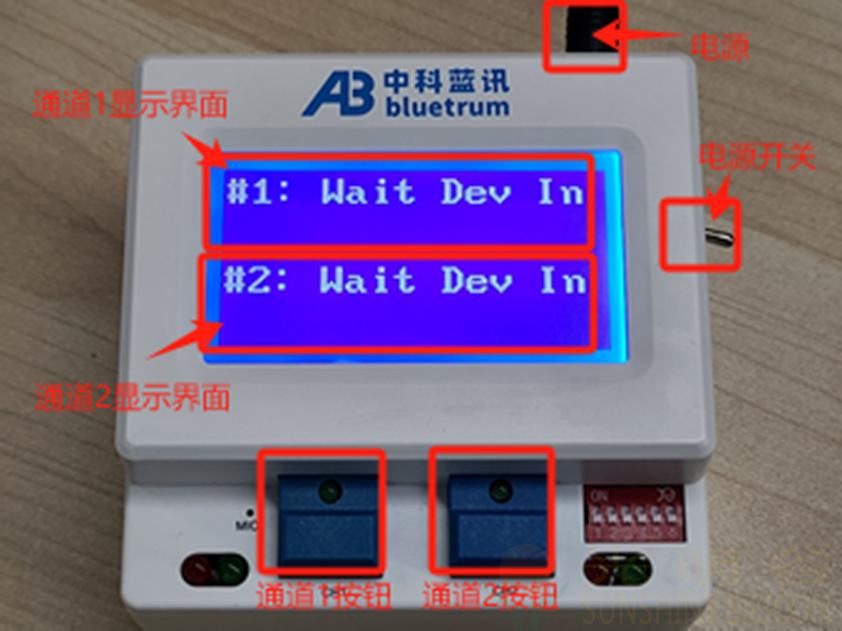

| 图1-1 蓝牙测试盒实物图 |
2使用说明
2.1固件烧录说明

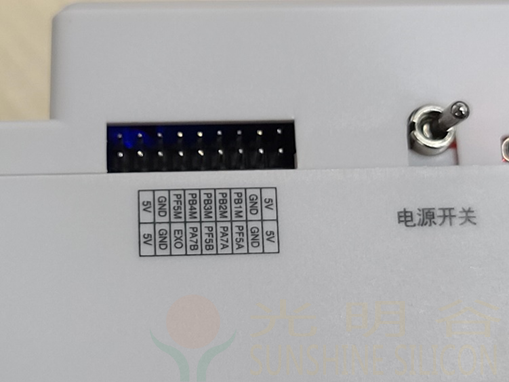

- 1)屏幕固件：接PB3M和GND地，烧录屏幕固件
 |
| 图2-1 屏幕固件烧录口 |
- 2)主程固件：该烧录口有两个，分别烧录主程固件进去
 |
| 图2-2 主程固件烧录口 |
2.2拨码开关设置及说明
当前版本拨码支持“校频功能”和“OTA 升级功能”和“产测功能“。
- 1) 校频功能：分别支持“查询频偏值和校准的电容值”和“查询频偏值并写入校准的电
容值”功能。拨码开关功能设置分别如下：
a) 拨码 1：ON→查询从机频偏值并令从机写入电容值，OFF→查询从机频偏 值和校准的电容值，但不写入电容值。（注意：需要先开启拨码 2，再开关 拨码 1 进行切换）
b) 拨码 2：ON→开启校频功能，OFF→关闭校频功能
- 2) “OTA 升级功能”：升级“内置 fot 程序”和“外置 xbf 资源”
a) 拨码 3：关闭其他拨码开关，将拨码 3 拨到 ON
- 3) “产测功能“：支持按键、语音测试和Rssi阈值设置
a) 拨码4：关闭其他拨码开关，将拨码4拨到ON。
2.3初始化及等待设备插入
打开电源，测试盒上电初始化后，切换为初始化界面，显示“Welcome！”、版本号等信息。随后，若通道1/2无设备（U盘/TF卡）插入，则显示“Wait Dev In”，等待设备插入。若上电前已插入设备，通道1/2则显示“Udisk In”或者“Sdcard In”，并且自动进行后续状态（解析xml，开启蓝牙连接从机等）。
 |

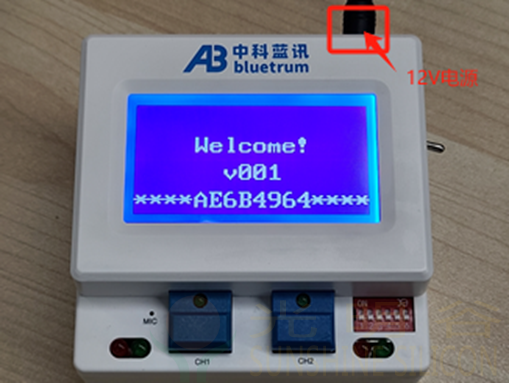

| 图2-3 蓝牙测试盒初始化屏幕图 |
 |
| 图2-4 蓝牙测试盒等待设备插入屏幕图 |
2.4设备插入
通道1/2显示“Udisk In”或者“Sdcard In”，并且自动进行后续状态（解析xml，开启蓝牙连接从机和校频等）。
以通道1为例，蓝牙测试盒设备插入如下图2-5所示。
 |

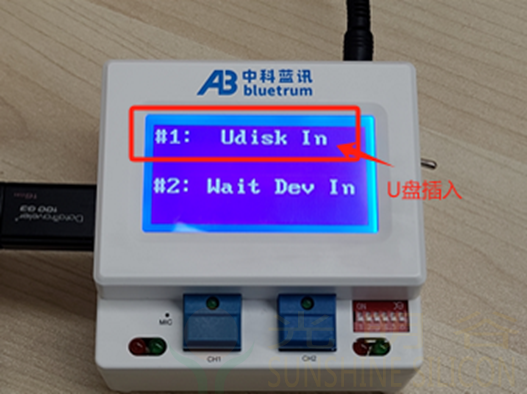

| 图2-5 蓝牙测试盒设备插入屏幕图 |
2.5读取xml文件，获取蓝牙配对数据
设备插入后，通过解析xml文件，获取蓝牙名字后，测试盒开启蓝牙搜索，并连接从机。若xml文件存在，则显示“Xml Exist”，否则显示“Xml Not Exist”，并切换为空闲状态，显示“Idle State”。
 |

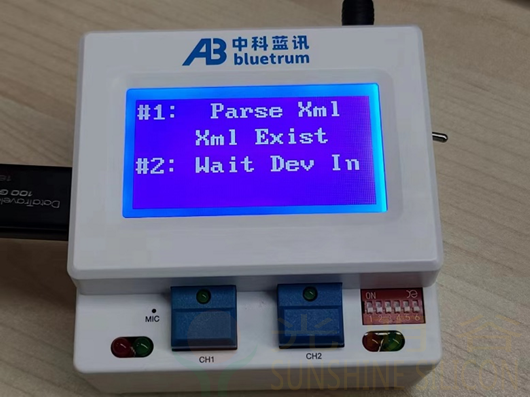

| 图2-6 蓝牙测试盒检测xml文件存在屏幕图 |
 |

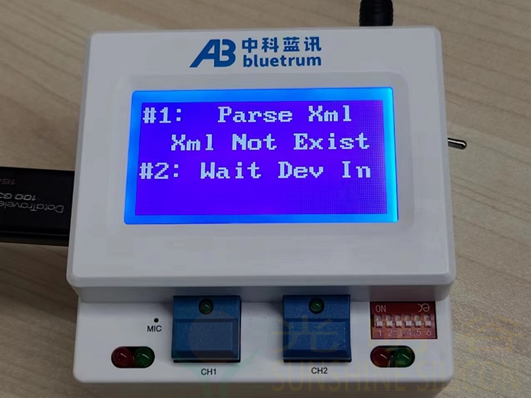

| 图2-7 蓝牙测试盒检测xml文件不存在屏幕图 |
 |

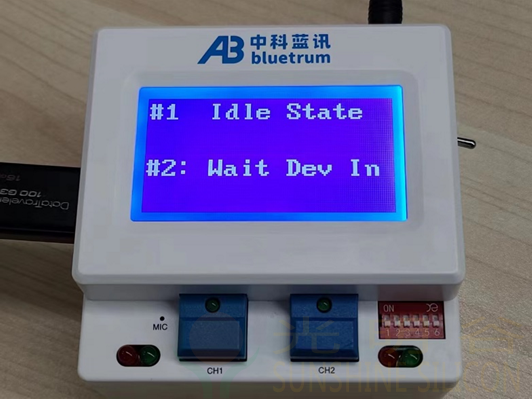

| 图2-8 蓝牙测试盒切换为空闲状态屏幕图 |
2.6通过匹配蓝牙名字，开启蓝牙搜索从机

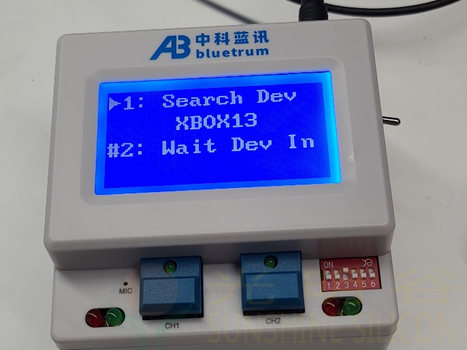

在解析xml文件，获取要搜索的蓝牙名字后，测试盒开启蓝牙，搜索从机。以通道1为例，第一行显示“Search Dev”，第二行显示“XBOX13”（从机广播发送蓝牙名，测试盒通过匹配此广播数据，搜索从机）。
 |

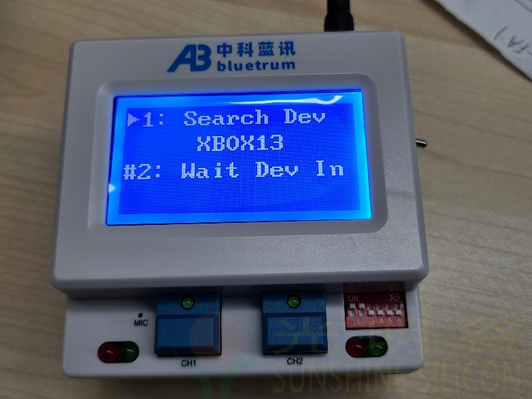

| 图2-9 蓝牙测试盒搜索从机屏幕图 |
目前测试盒支持0x08缩写BLE名匹配（中文/英文）、0x09完整BLE名匹配（中文/英文）和0xFF自定义数据匹配。其中0x09完整BLE中文名匹配和0XFF自定义数据匹配示例如下：
1.0x09完整BLE中文名匹配
 |

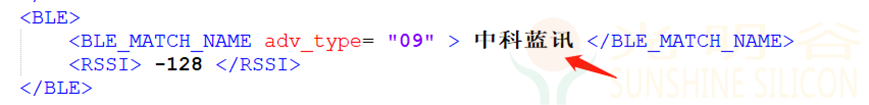

| 图2-9 在xml文件内修改BLE名为“中科蓝讯” |
2.0XFF自定义数据匹配
 |

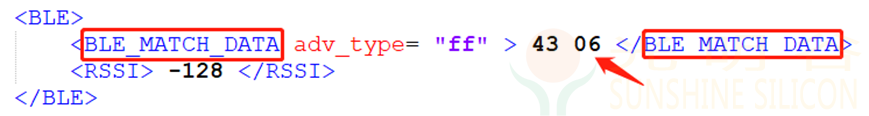

| 图2-11 在xml文件内修改BLE自定义数据为“43 06”（实际为0x4306） |
 |

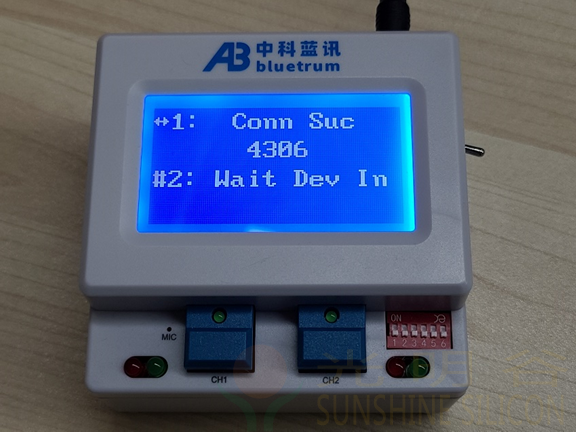

| 图2-12 连接到BLE自定义数据为0x4306的从机 |
2.7搜索成功后，连接从机

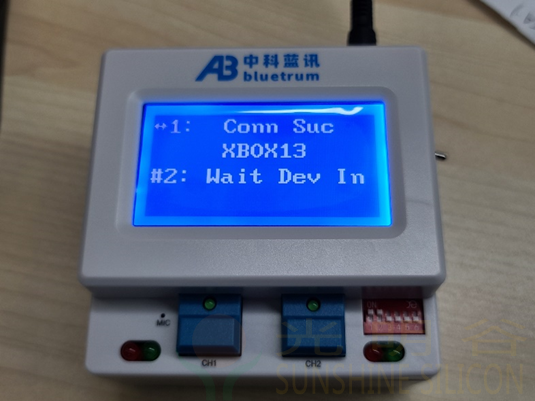

搜索到从机后，测试盒开启连接，若连接成功，则转为蓝牙连接成功状态。以通道1为例，第一行显示“Conn Suc”，第二行显示“XBOX13”。
 |
| 图2-10 蓝牙测试盒连接从机成功屏幕图 |
2.8校准从机频偏
在蓝牙连接成功后，根据拨码开关的设置（在拨码2为ON的基础上，拨码1为OFF→查询频偏值和校准的电容值，拨码1为ON→查询频偏值并写入校准的电容值）。
- 1)查询频偏值和校准的电容值（拨码2为ON，拨码1为OFF）
 |

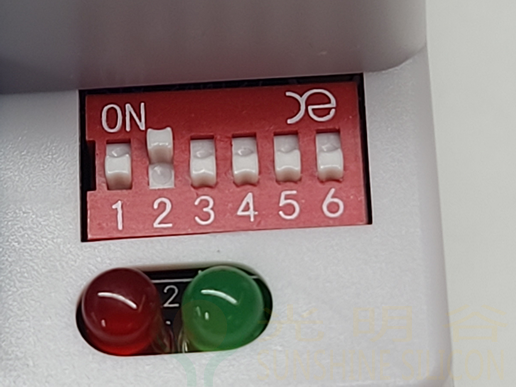

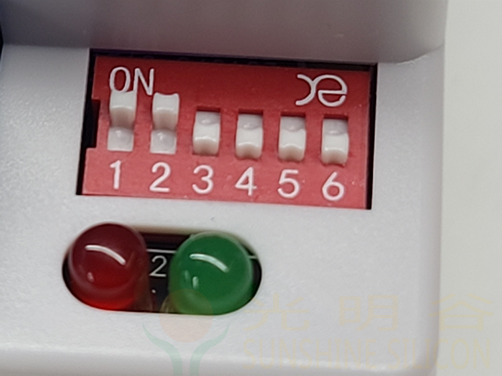

| 图2-11 拨码开关设置 |
 |

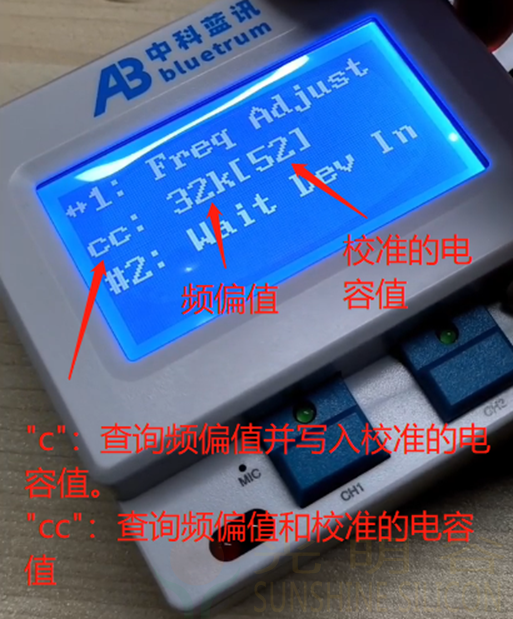

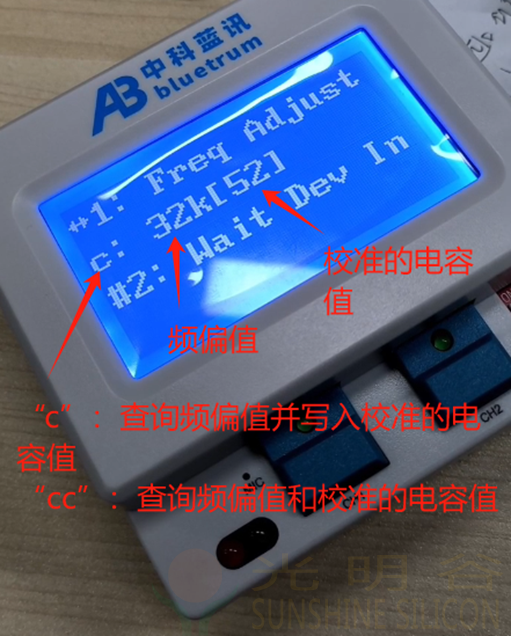

| 图2-12 查询频偏值和校准的电容值 |
- 2) 查询频偏值并写入校准的电容值（拨码2为ON，拨码1为ON）
 |
| 图2-13 拨码开关设置 |
 |
| 图2-14 查询频偏值并写入校准的电容值 |
2.9OTA升级功能（以升级fot为例）
- 1) SD卡或U盘放入“device.xml”文件和“xxx.fot”文件（如果要升级外置资源，则再放入“xxx.xbf”文件）。
 |

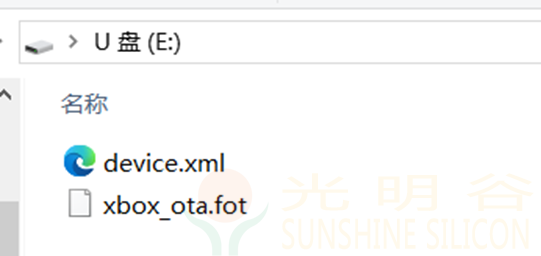

| 图2-15 SD卡/U盘文件放置（以升级fot为例） |
 |

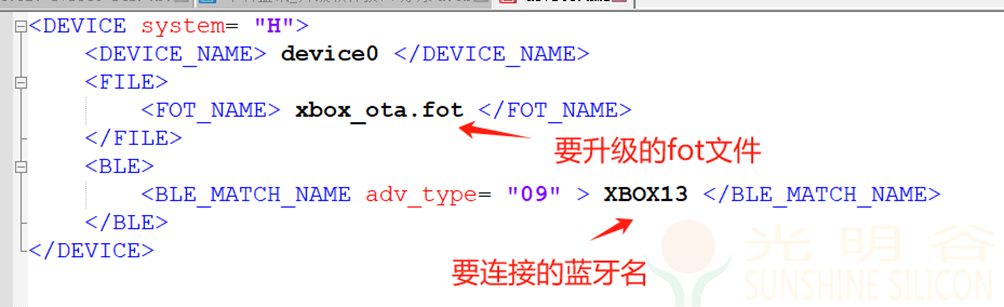

| 图2-16 device.xml文件内容（以升级fot为例） |
- 2) 测试盒升级过程：
a)关闭其他拨码，拨码3拨到ON
 |

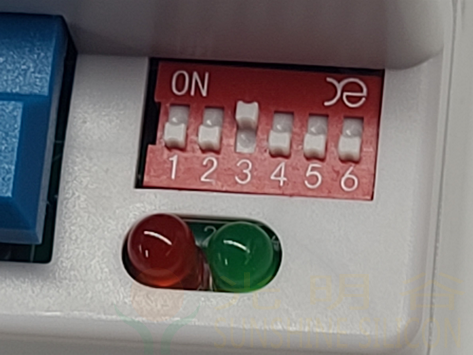

| 图2-17 拨码3切换到ON |
b) 检测fot文件存在
 |

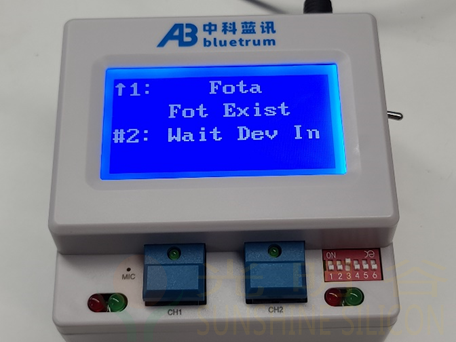

| 图2-18 检测fot文件存在 |
c) fot升级中
 |

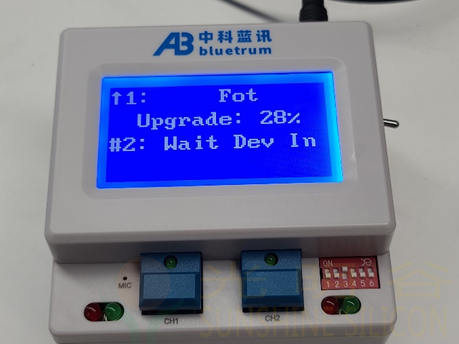

| 图2-19 升级进度到28% |
d) 升级完成
 |

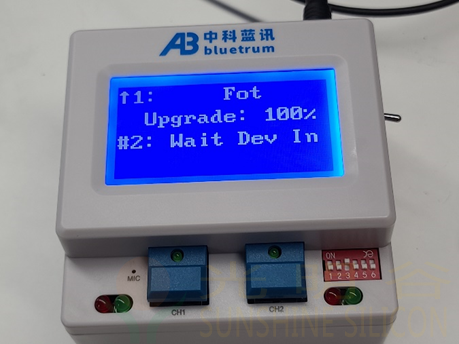

| 图2-20 升级完成，进度到100% |
e) 升级完成，断开蓝牙连接
 |

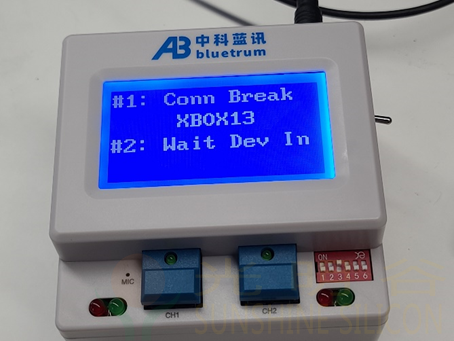

| 图2-21 升级完成，断开蓝牙连接 |
f) 升级完成，断开蓝牙连接，重新搜索
 |
| 图2-22 升级完成，断开蓝牙连接，重新搜索 |
2.10产测功能（支持AB202X）
1) 进入产测模式：
- a) 拨码4→ON，其它拨码→OFF
 |

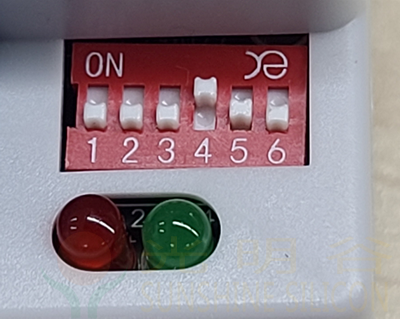

| 图2-23 产测拨码开关示意图 |
- b) 上电拨码，搜索连接成功后，首先显示的是“Prd Test X”（X为待测按键总数）。
- 进入按键测试：任意按下其中一个“按键”进入按键测试“Key Test”。
- 进入语音测试：长按“语音键”进入语音测试“Voice Test”。松开“语音键”，退出语音测试。
- 进入Rssi测试： 三击盒子上的蓝色按键进入“Rssi Test”（蓝色按键：通道1对应左侧，通道2对应右侧。再次三击退出“Rssi Test“）。
 |

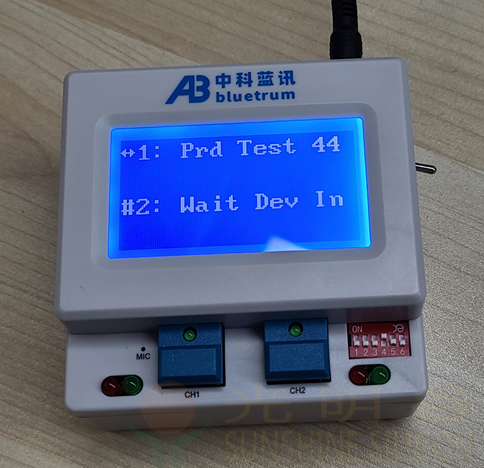

| 图2-24 首先显示“Prd Test 44”（待测按键数为44） |
2) 产测功能说明：
- a) 按键产测
- i. SD卡/U盘内放置“key_pair.csv“文件。
 |

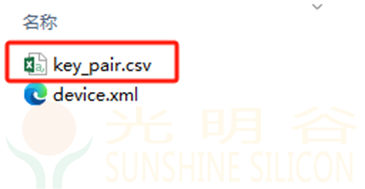

| 图2-25 放置key_pair.csv到SD卡/U盘 |
- ii. 配置“key_pair.csv”文件。如下图2-26所示，红色框的是key键值（数值为16进制，例如“01“，则为0x01，也可填写多byte“01 02”，则键值为0x0102），蓝色框的是key键名，两者是一一对应关系。如果测试44个按键，则放置44个，并且和AB202XSDK工程内的Key键值配置对应上。
 |

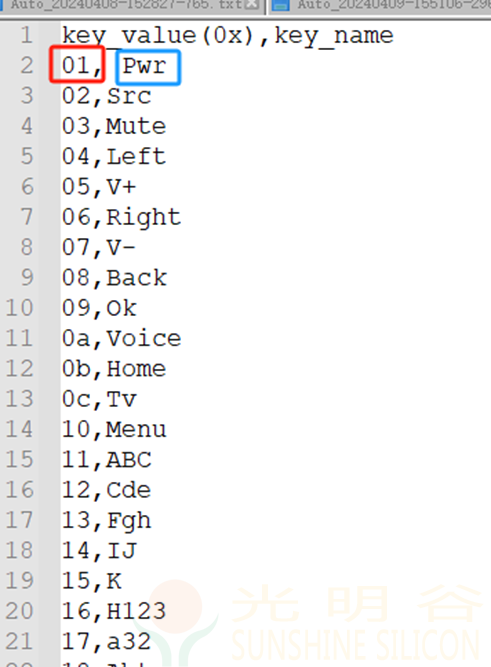

| 图2-26 key_pair.csv的文件内容 |
 |

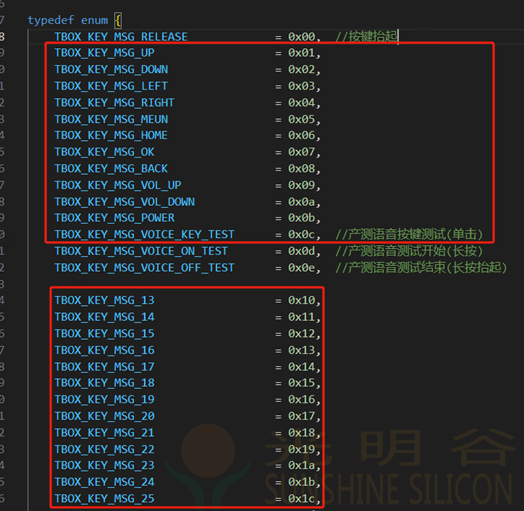

| 图2-27 AB202XSDK的部分Key键值配置 |
- iii. 按键测试流程：
1. 测试目的：查看按键是否正常有效。
2. 按键有效判断：
- a) 每按下一个按键X1，蜂鸣器会响一下。
- b) 并且屏幕刷新显示，跳转显示对应的按键键名及往后的几个按键，对应键名的背景色反白。
- c) 待测按键总数减1。
- d) 注：已经按过的按键，只会响蜂鸣器和刷新屏幕，键名背景色不会重复反白，待测按键总数不会再减1。
3. 跳转首页和翻页显示：
- a) 双击盒子上的蓝色按键，跳转到首页显示
- b) 单击盒子上的蓝色按键，翻页（下一页）显示
- c) 注：通道1由左侧蓝色按键控制，通道2由右侧蓝色按键控制。
4. 测试完成：当所有按键测试有效，待测按键总数减为0，蜂鸣器会连续响三下，屏幕上的所有按键的背景色全部反白。
 |

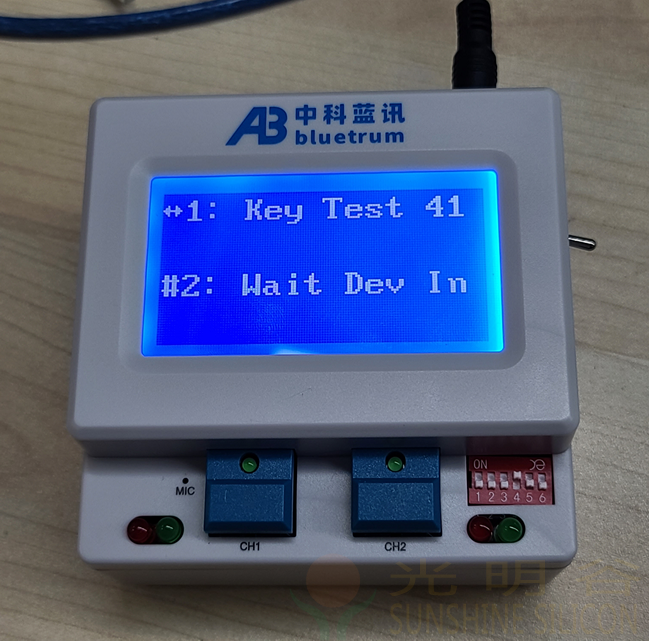

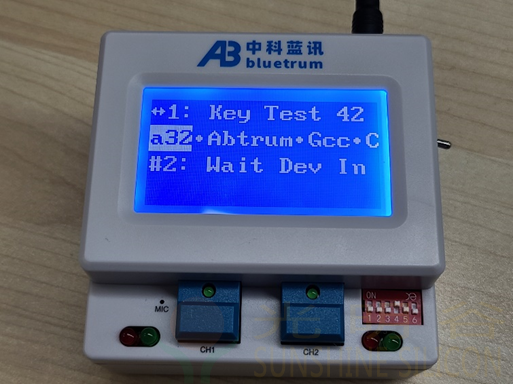

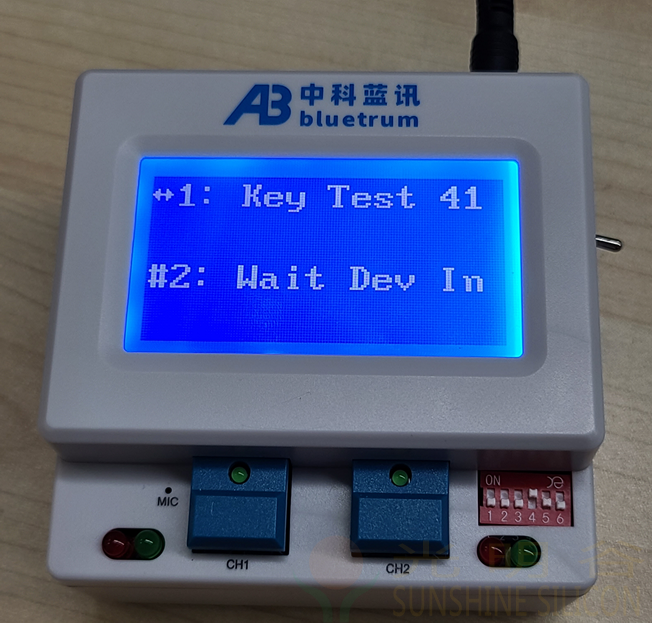

| 图2-28 按下任意键X1，跳转显示并背景色反白 |
 |
| 图2-29 按下任意键X2，跳转显示并背景色反白 |
 |

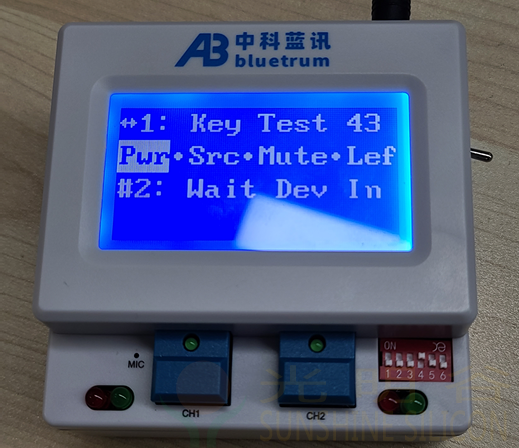

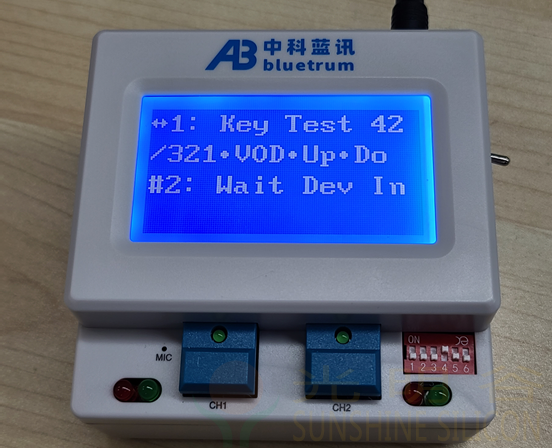

| 图2-30 双击蓝牙按键（通道1为左侧），首页跳转显示 |
 |

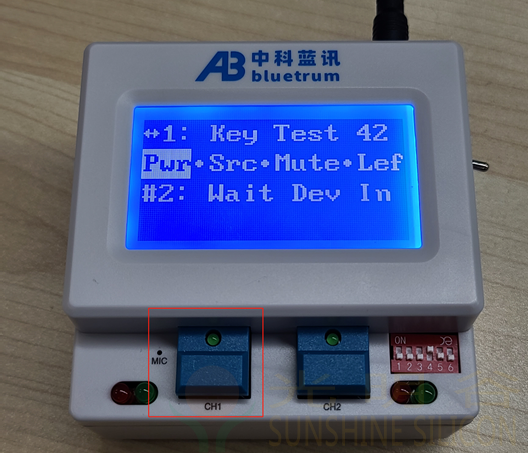

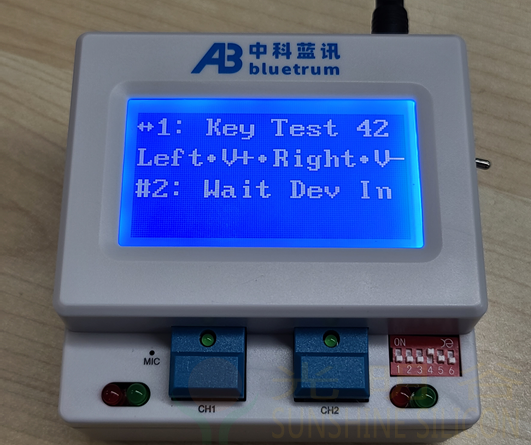

| 图2-31 单击蓝牙按键（通道1为左侧），翻页跳转显示 |
 |
| 图2-32 一直翻页，直到显示尾页 |
 |

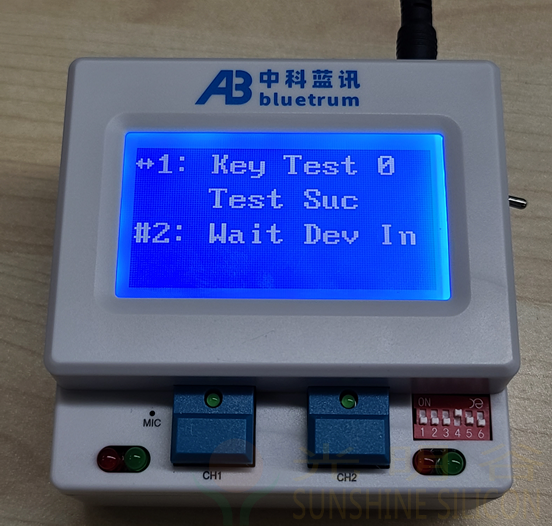

| 图2-33 按键测试完成，显示“Test Suc”和计数为0 |
- a) 语音产测：

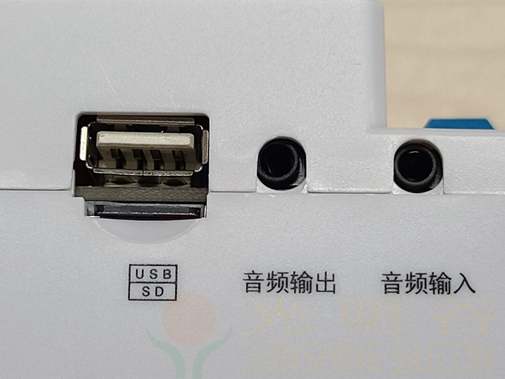

- i. 测试盒插入耳机或者喇叭到“音频输出”，长按从机语音键，同时喊麦，测试盒可以实时听到回传的语音。
 |

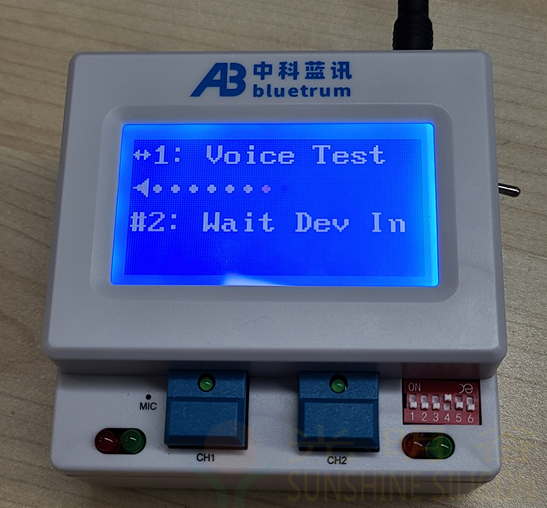

| 图2-34 长按语音键，进入语音测试 |
 |
- c) RSSI（蓝牙信号强度）产测
- i. 三击蓝色按键，进入Rssi测试，每隔1秒时间刷新一次Rssi值。结合实际情况，填写设置xml文件内的Rssi阈值。
 |

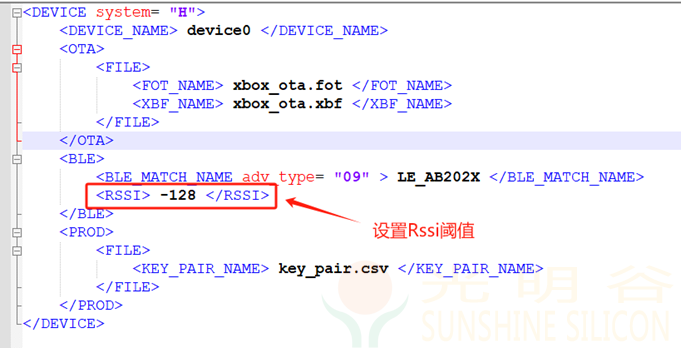

| 图2-36 设置xml内的Rssi阈值（低于阈值，不连接） |
- ii. 作用：根据产线要求，给Rssi设置阈值，小于阈值强度的，不连接，大于等于阈值强度的，则可以连接从机（目的：防止误连其它产线上的从机）。
 |

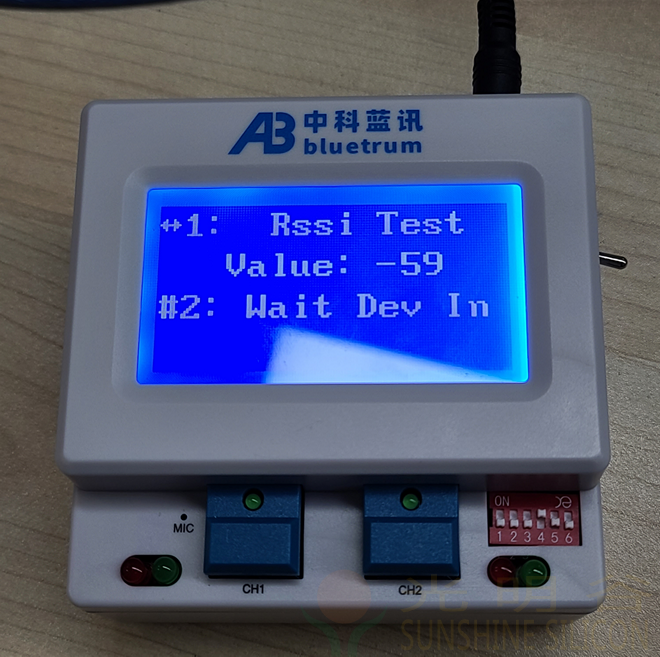

| 图2-37 三击蓝色按键，进入Rssi测试 |
 |
| 图2-38 再次三击蓝色按键，退出Rssi测试 |
3文件说明
3.1 xml文件
- 1) 修改要连接的从机蓝牙名：
测试盒目前可识别的xml文件命名为“device.xml”，如下图3-1所示，要匹配的蓝牙名字（广播数据）为“LE_AB202X”，用户可以根据需要，对应修改此处的数据。
- 2) 修改要升级的fot文件名：
如下图3-1所示，可以根据需要，修改fot文件名字
- 3) 产测模式使用：
- a) 修改蓝牙连接的RSSI阈值，低于此阈值的不连接。
- b) 修改key_pair.csv文件名，例如可以改为key_test.csv
 |

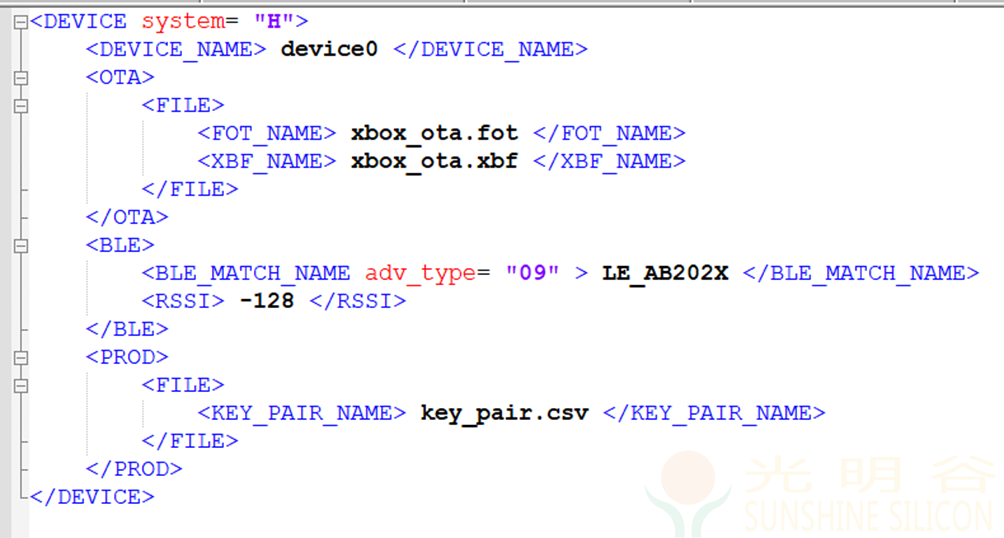

| 图3-1 xml文件内容图 |
3.2 key_pair文件
1) 配置“key_pair.csv”文件。如下图3-2所示，红色框的是key键值（数值为16进制，例如“01“，则为0x01，也可填写多byte“01 02”，则键值为0x0102），蓝色框的是key键名，两者是一一对应关系。如果测试44个按键，则放置44个，并且和AB202XSDK工程内的Key键值配置对应上。
 |
| 图3-2 key_pair.csv文件内容图 |
