中科蓝讯蓝牙耳机使用测试盒+XLinkH产测配对流程升级说明
作者：小编
发布时间：2026-05-24
点击数：
测试工具清单
| 清单 | 包含部分 | 说明 | 购买链接 |
|---|---|---|---|
| 测试盒 | 主机 | 含电源适配器 | https://item.taobao.com/item.htm?id=840892750902 |
| XLink-H V4.0 | XLink-H V4.0 | 数量x2 或V1.0 | https://item.taobao.com/item.htm?id=968955698973 |
| TF卡 | TF卡 | 格式要求：FAT32，数量x2 | |
| 待升级软件 | fw5000.upd | 文件名不能改变, 默认升级文件文件名为fw5000.upd，如果不是请联系方案商，如果KEY不匹配也升级不了 | |
| 待升级整机 | 整机 | ||
| 治具 | 治具 |
蓝牙耳机测试盒+XLinkH产测配对流程升级说明

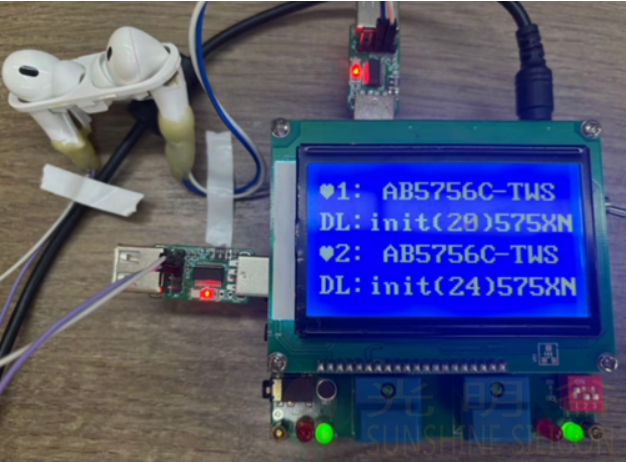

1)把fw5000.upd拷贝到TF卡根目录下，并插入测试盒卡槽中，“#1”和“#2” 显示成“♥1”和“♥2”代表识别到fw5000.upd

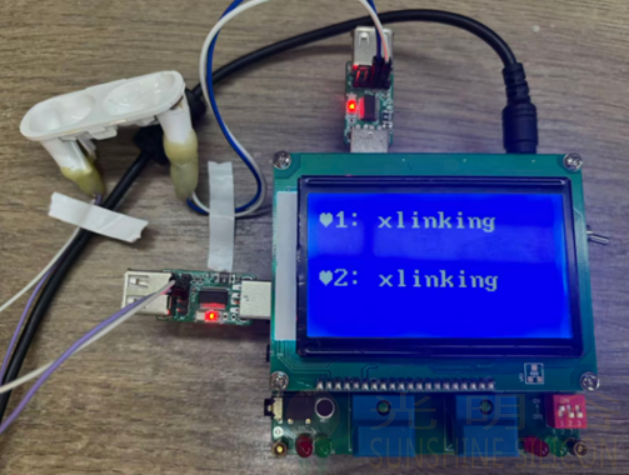

2) 把XLink-H V4.0插入测试盒USB口上，并接上治具，显示“♥1: xlinking”

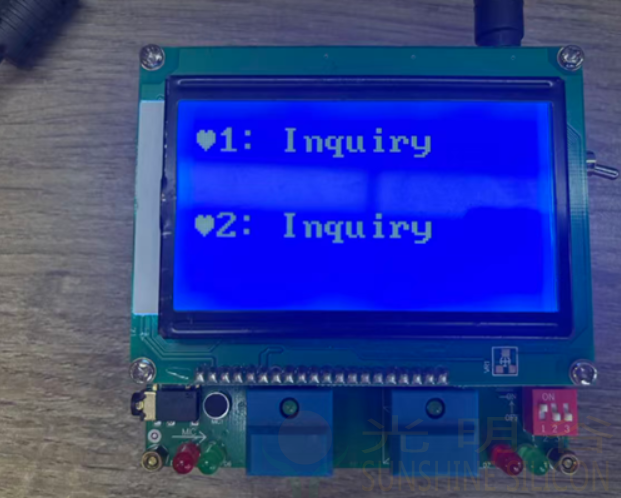

3) 放入耳机，开始升级
蓝牙耳机配对方法

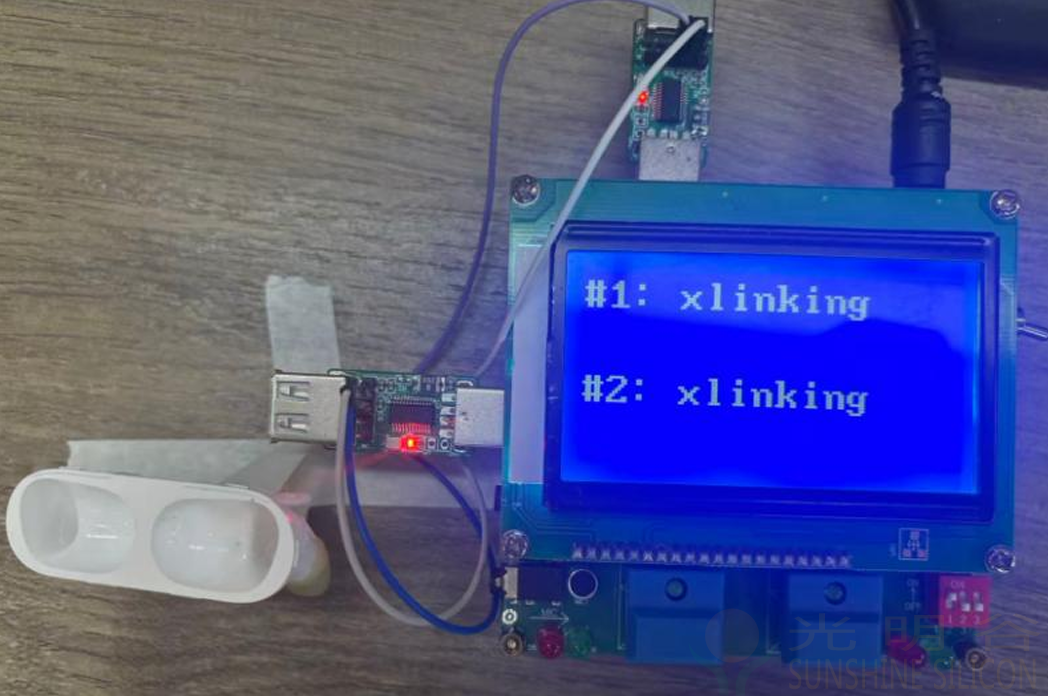

测试盒拨码1拨到“ON”状态，把XLink-H V1.0插入测试盒USB口上，并接上治具，显示“#1: xlinking”

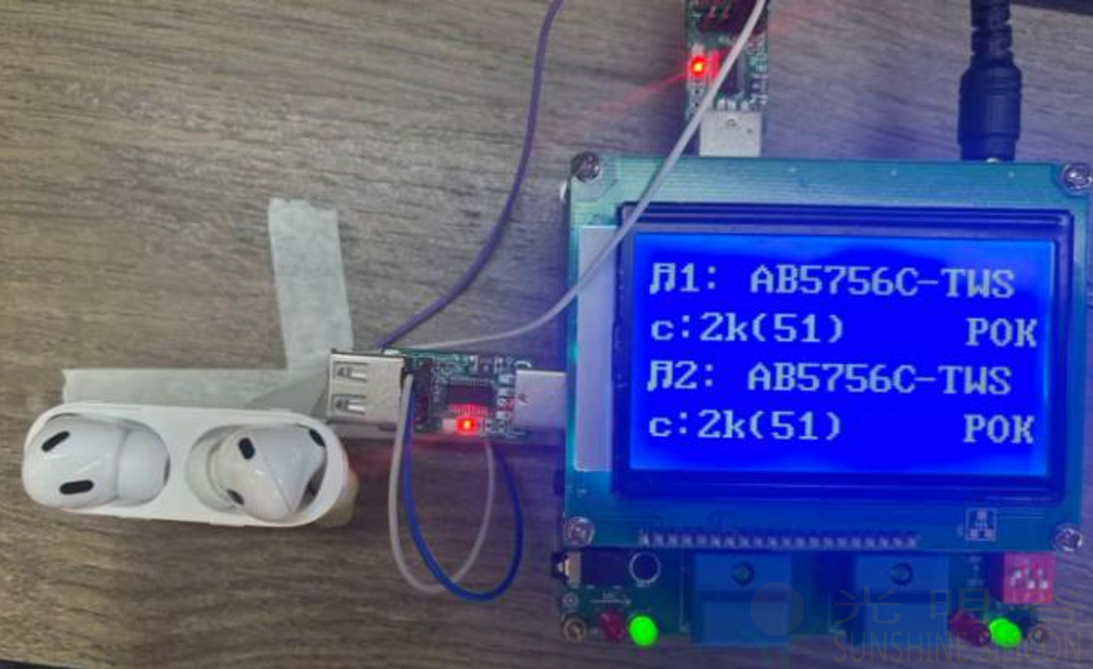

把耳机放入治具，测试盒“嘀”一声，并显示“POK”，代表组队成功
无法快测问题排查汇总
| 排查问题之前请搭好OK的硬件环境,以下是ok的版本 | |||
|---|---|---|---|
| 工具 | 版本 | 特征 | 备注 |
| xlink-h | 硬件版本: V4.0 | 1,背面R4为1K,R1为2K 2,将xlink-H插入测试盒,会有5V 0V的一些波形存在 | |
| 配对仓 | 无电路板 | 左右耳机VUSB之间不互相干扰 | 很多出现异常情况是因为配对仓上有电路板,上面的电路互相干扰影响通讯 |
| 测试盒 | 更新到蓝皮书上最新版本 | xlink-h插入测试盒,测试盒会显示“xlinking”,并且xlink-h红灯会一直闪烁,表示一直在通讯 | 蓝皮书搜索关键字蓝牙测试盒 版本发布 |
| 耳机软件 | 联系方案商 | ||
| 常见问题汇总 | |||||
| 序号 | 问题现象 | 问题可能原因 | 排查方法 | 排查方法详细方法 | 解决方法 |
| 1 | 无显示无反应 | 可能软件问题 | 准备一套以前用过的没问题的环境 |
1、标准sdk和标准demo测试，如果有问题为标准sdk有问题 | 确定快测开启后，请联系中科蓝讯 |
| 2、标准sdk测试，如果没问题，排查软件更改的内容 | 修正，再有疑问请联系中科蓝讯 | ||||
| 可能硬件问题 | 请确保环境已经正确搭好 | 1、拆掉配对仓的电路板 2、确保xlink-h硬件为v4.0版本，示波器监控xlink-h的RX脚是不是有5V和0V的电压变化 |
如果还未解决，请联系中科蓝讯 | ||
| 2 | 部分耳机显示“connect”，但是蓝牙不连接 | 耳机RF可能不太好 | 1、调大测试盒发射功率，看蓝牙是否能连接 2、用手机搜索连接耳机，看是否能搜到耳机，如果不能耳机蓝牙RF异常，耳机芯片损坏 |
||
| 3 | 显示“配对失败” | 耳机软件不搭 | 1、显示“配对失败 01”——>蓝牙名称不匹配 （确定耳机蓝牙名一样） 2、显示“配对失败 02”——>耳机GUID不匹配（确定耳机GUID一样） 3、显示“配对失败 03”——>耳机左右耳声道分配异常（确定耳机不是同声道） 4、显示“配对失败 04”——>耳机特征值不匹配（确定耳机软件是否一致） 5、显示"配对失败 05"——>耳机校验码不匹配（确定耳机软件是否一致） 6、显示“配对失败 06”——>耳机配对码不匹配（确定耳机软件是否一致） |
||

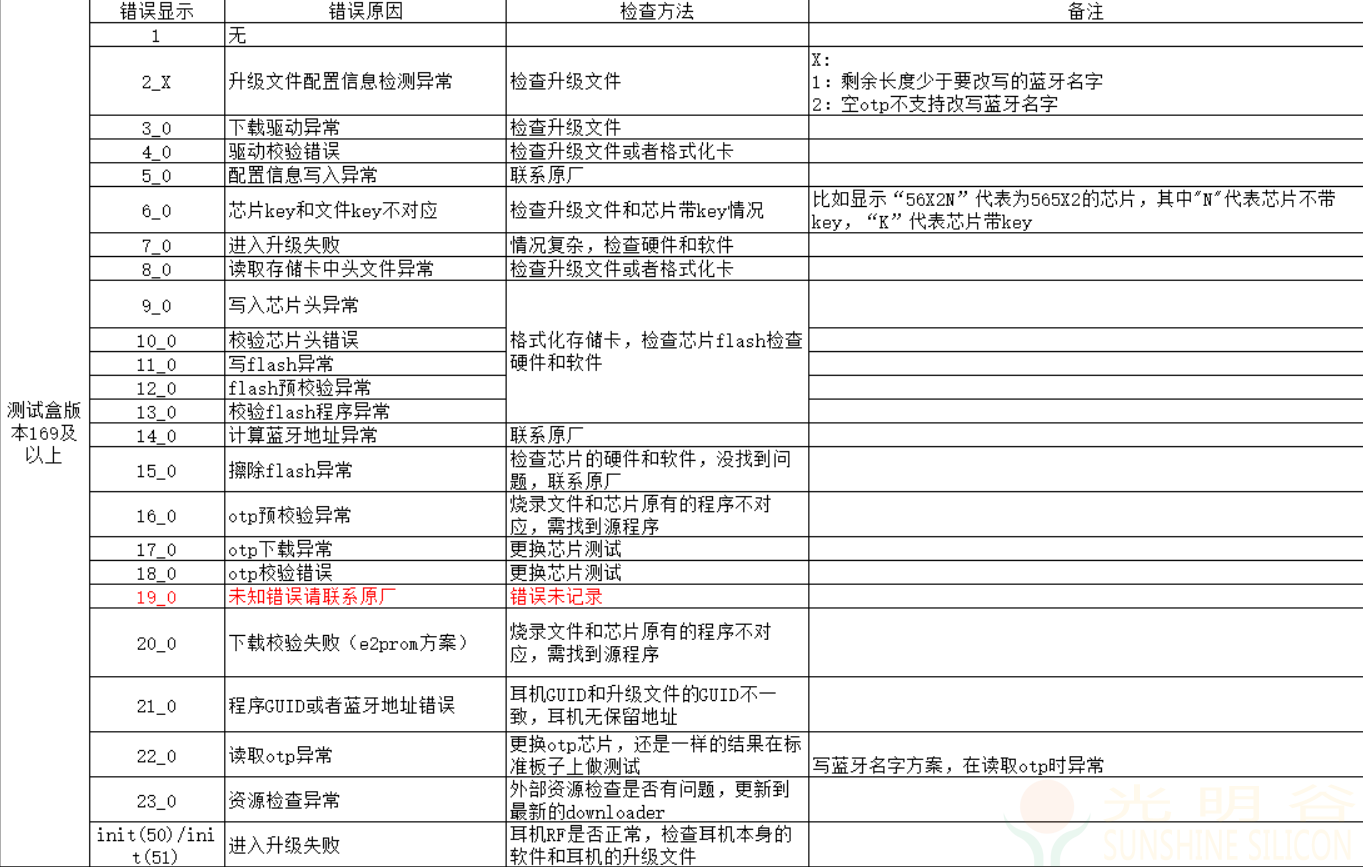

测试盒升级错误码
FLASH OTA升级失败后，图片中的检查方法仍然无法查出原因，可通过以下方法做进一步排除
- 校准耳机频偏，确认耳机RF良好
- 使用标准软件测试：若标准软件不存在该问题，则对比软件差异性，芯片软件加打印，确定问题点
- 使用标准demo测试: 若标准demo不存在该问题，则对比硬件差异性
- 更换主控：若更换主控ok，硬件和软件是否对应要做好排查
