嵌入式音频实战之 I2S 调试
嵌入式音频实战之 I2S 调试

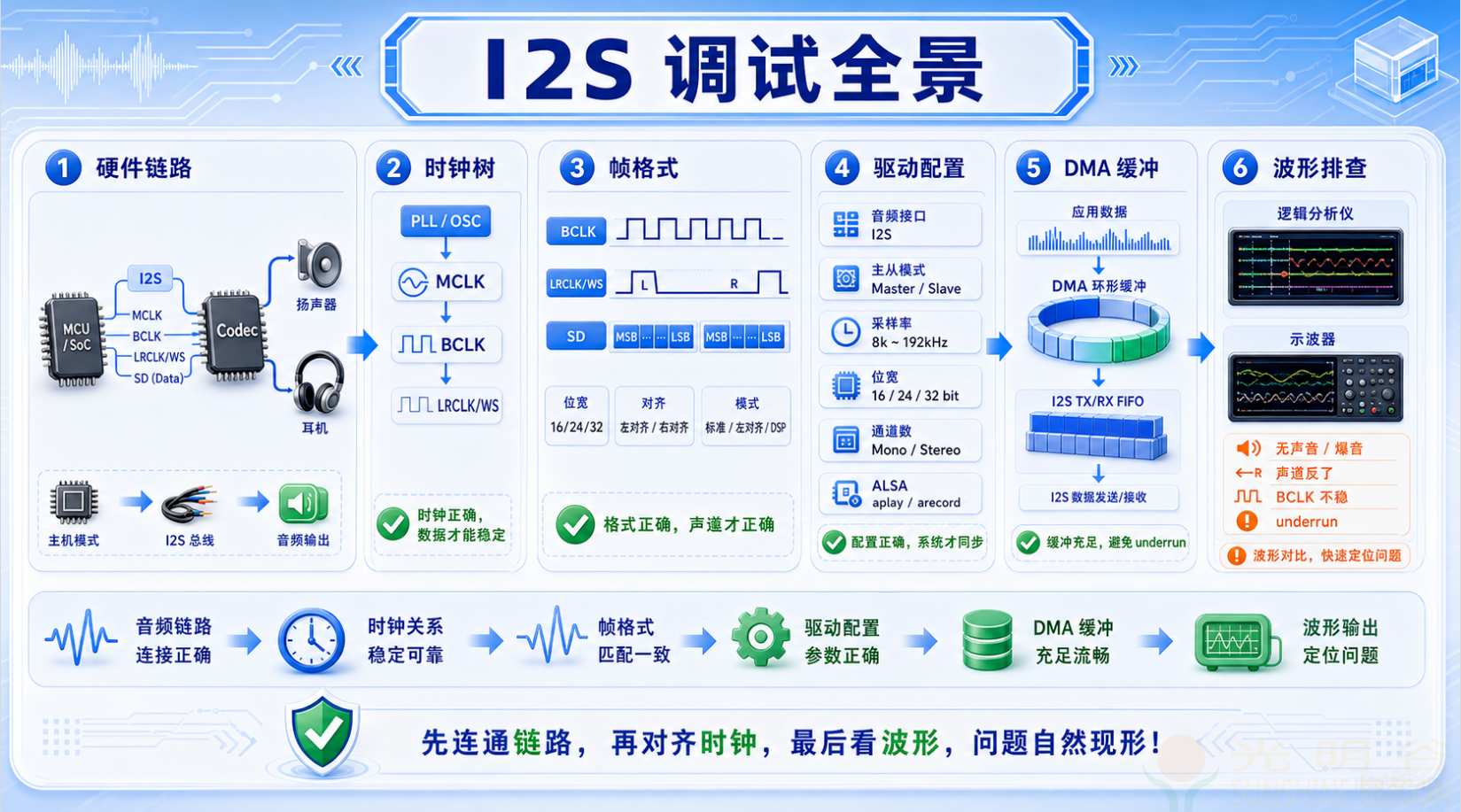

一、I2S 调试先别急着改代码
I2S 调试最容易让人着急：明明驱动 probe 成功了，设备树也写了，aplay 没报错，可喇叭就是没声音；或者声音有了，但全是爆音、变调、左右声道反了。这个时候如果直接在寄存器和设备树里来回试，很容易越改越乱。
更稳的思路是先把 I2S 当成一条音频流水线。SoC 或 MCU 负责把 PCM 数据送出来，I2S 总线负责按固定节拍传输，Codec 负责把数字音频转换成模拟信号，功放和喇叭负责真正发声。任何一环断了，最后都可能表现为“没声音”。
I2S 常见信号可以先记成四根关键线：
MCLK：主时钟，给 Codec 或音频模块提供基准节拍。 BCLK：位时钟，每传一个 bit 跳一次。 LRCLK/WS：左右声道选择，也叫帧时钟。 SD：串行数据线，真正承载音频采样数据。
除了硬件线，还有软件链路：pinmux 是否选到 I2S 功能，Codec 寄存器是否打开，ALSA 路由是否连通，DMA 缓冲是否稳定，采样率、位宽、声道数是否一致。I2S 调试不是只看一根线，而是把“硬件链路、时钟关系、帧格式、驱动配置、DMA 缓冲、波形排查”串起来。
工程里建议按照这个顺序排查：
先确认供电、复位、MCLK 和 Codec 基本状态。 再用示波器或逻辑分析仪看 BCLK、LRCLK、SD 是否存在。 接着核对采样率、位宽、声道、对齐方式是否匹配。 然后检查 ALSA mixer、route、DMA 日志和 underrun/overrun。 最后才去细改驱动参数和时钟树。
一句话：I2S 调试不是“试出来”的，而是顺着声音经过的路一段段确认出来的。

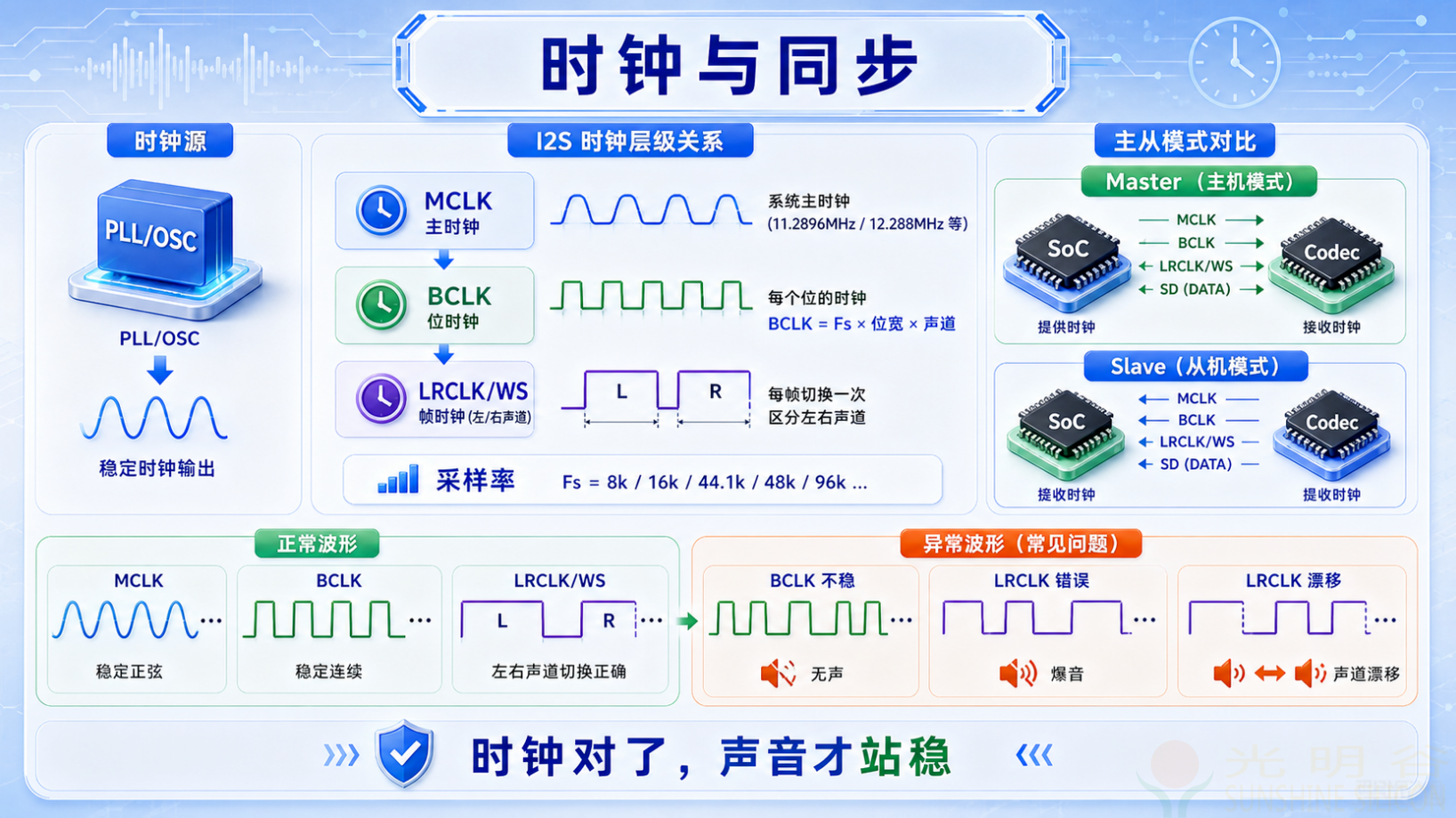

二、时钟对了，声音才站得稳
I2S 的第一道门槛是时钟。音频不像普通 GPIO，随便翻转一下就能看见效果；它是一串严格按节拍排队的数据。节拍错了，后面的数据再正确也会被 Codec 读歪。
MCLK 可以理解成系统节拍器，常见频率和采样率家族有关。48k 系列可能使用 12.288MHz，44.1k 系列可能使用 11.2896MHz。不是所有 Codec 都强制需要外部 MCLK，但如果硬件设计用了它，就必须确认频率和来源。
BCLK 是位时钟。一个音频采样会被拆成很多 bit，每个 bit 都靠 BCLK 推动。最常见的估算关系是：
●●●int bclk_hz = sample_rate * sample_bits * channels;
// 48kHz、32bit slot、双声道时，BCLK 约为 3.072MHz
// 注意这里的 sample_bits 常常是 slot 宽度，不一定等于有效位宽这个细节很重要。很多音频是 24bit 有效数据，但 I2S slot 可能按 32bit 传。你如果按 24bit 去算 BCLK，而硬件按 32bit 出波形，就会觉得频率“不对”，其实是理解的位宽不对。
LRCLK/WS 决定当前数据属于左声道还是右声道。它的频率通常等于采样率，例如 48kHz 播放时，LRCLK 也应当是 48kHz。LRCLK 极性或相位错了，可能出现左右声道反、数据错位、声音破碎。
主从模式也要统一。Master 模式下，通常一端提供 BCLK 和 LRCLK，另一端跟随；Slave 模式下，方向相反。如果 SoC 和 Codec 都想当 Master，就像两个人同时指挥节拍，波形很可能冲突。如果两边都等别人给时钟，那就什么都没有。
调试时钟时，最直接的方法是拿示波器看三件事：
BCLK 是否存在、是否连续、频率是否符合采样率和 slot 宽度。 LRCLK 是否存在、频率是否等于采样率、左右周期是否稳定。 SD 是否在 BCLK 节拍下变化，而不是一直高、一直低或漂浮。
时钟不稳时，常见症状是无声、爆音、采样率异常、声音变快变慢。先把时钟看准，后面的格式和 DMA 才有讨论价值。

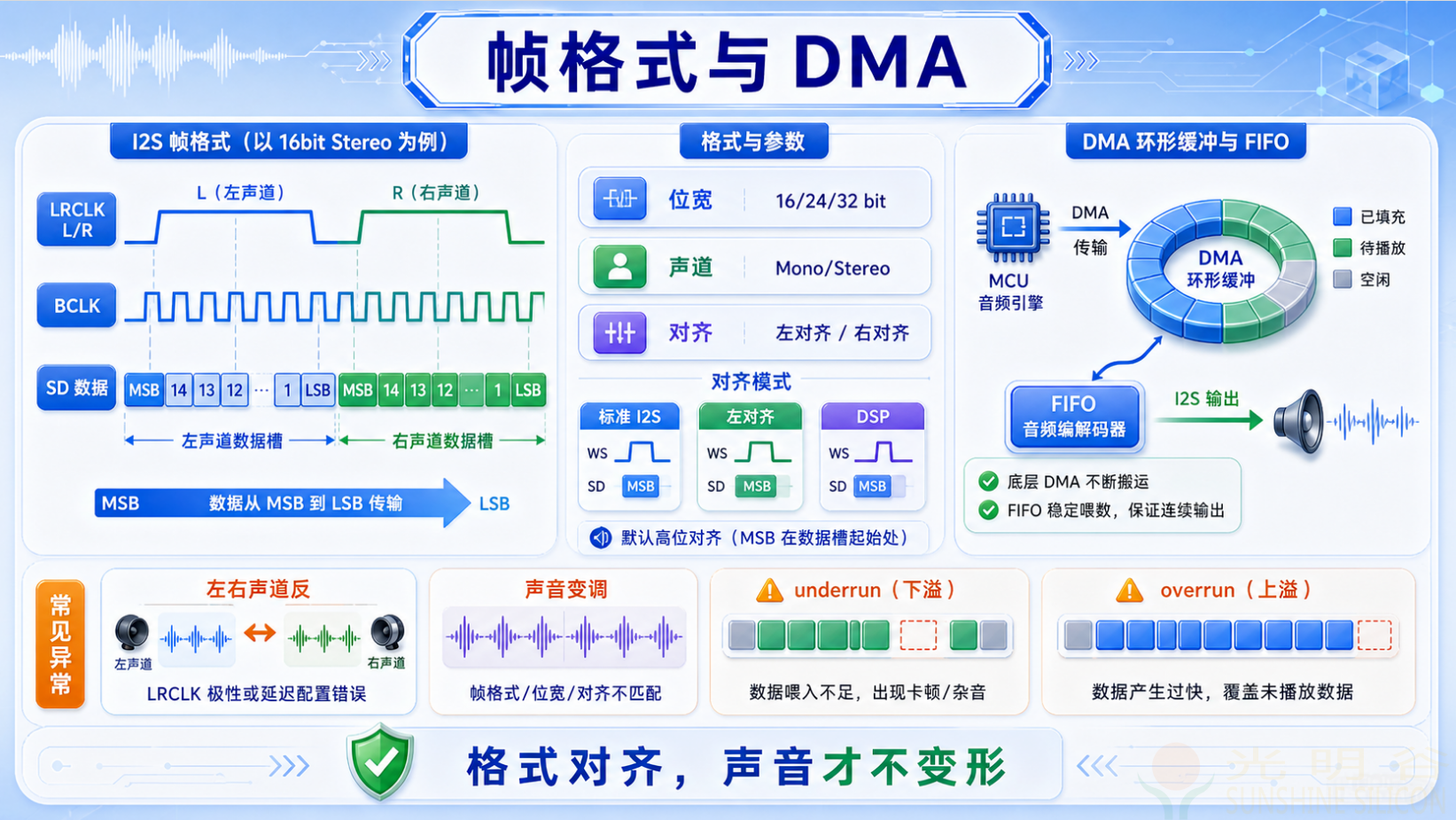

三、帧格式和 DMA 决定声音是否变形
时钟解决“什么时候读”，帧格式解决“怎么读”。I2S 里的数据不是随便塞在 SD 线上，而是按左右声道、位宽、对齐方式、传输顺序组织起来。
标准 I2S 通常有一个特点：LRCLK 翻转后，数据会延迟一个 BCLK 再开始有效。左对齐、右对齐、DSP 模式又各有自己的时序习惯。如果 SoC 配的是标准 I2S，Codec 却按左对齐理解，数据就会整体错一位或错一个 slot，最后听到的可能是噪声、变调或音量异常。
位宽也容易踩坑。驱动里常见几个概念：
有效采样位宽：比如 16bit、24bit。 slot 宽度：总线实际给每个声道预留多少 bit，常见 16、24、32。 容器格式：内存里一个采样用多少字节保存。 端序和符号扩展：高位补 0 还是补符号位，数据是否按期望顺序进入 FIFO。
DMA 则负责把内存里的 PCM 数据稳定搬到 I2S FIFO，或者把录音数据从 FIFO 搬回内存。它像一条传送带，应用层不断填数据，DMA 不断搬运，I2S 不断输出。如果应用填得慢，可能出现 underrun；如果采集太快、上层取不走，可能出现 overrun。
常用 ALSA 命令可以快速验证链路：
●●●aplay -l
# 查看系统识别到哪些播放声卡和设备
aplay -D hw:0,0 -r 48000 -f S16_LE -c 2 test.wav
# 用 48k、16bit、小端、双声道方式播放测试音频
arecord -D hw:0,0 -r 48000 -f S16_LE -c 2 cap.wav
# 用同样参数录音，便于排查采集链路如果播放参数和驱动配置不一致，ALSA 可能会做格式转换，也可能直接失败。实战里建议先用硬件原生支持的格式测试，确认底层稳定后，再考虑插件转换、重采样和复杂路由。
帧格式不匹配时，常见表现很有规律：左右声道反，多半看 LRCLK 极性、通道映射；声音变调，多半看采样率和 MCLK/BCLK 比例；噪声杂音，多半看位宽、对齐、符号扩展；间歇卡顿，多半看 DMA、FIFO、中断和 buffer 大小。

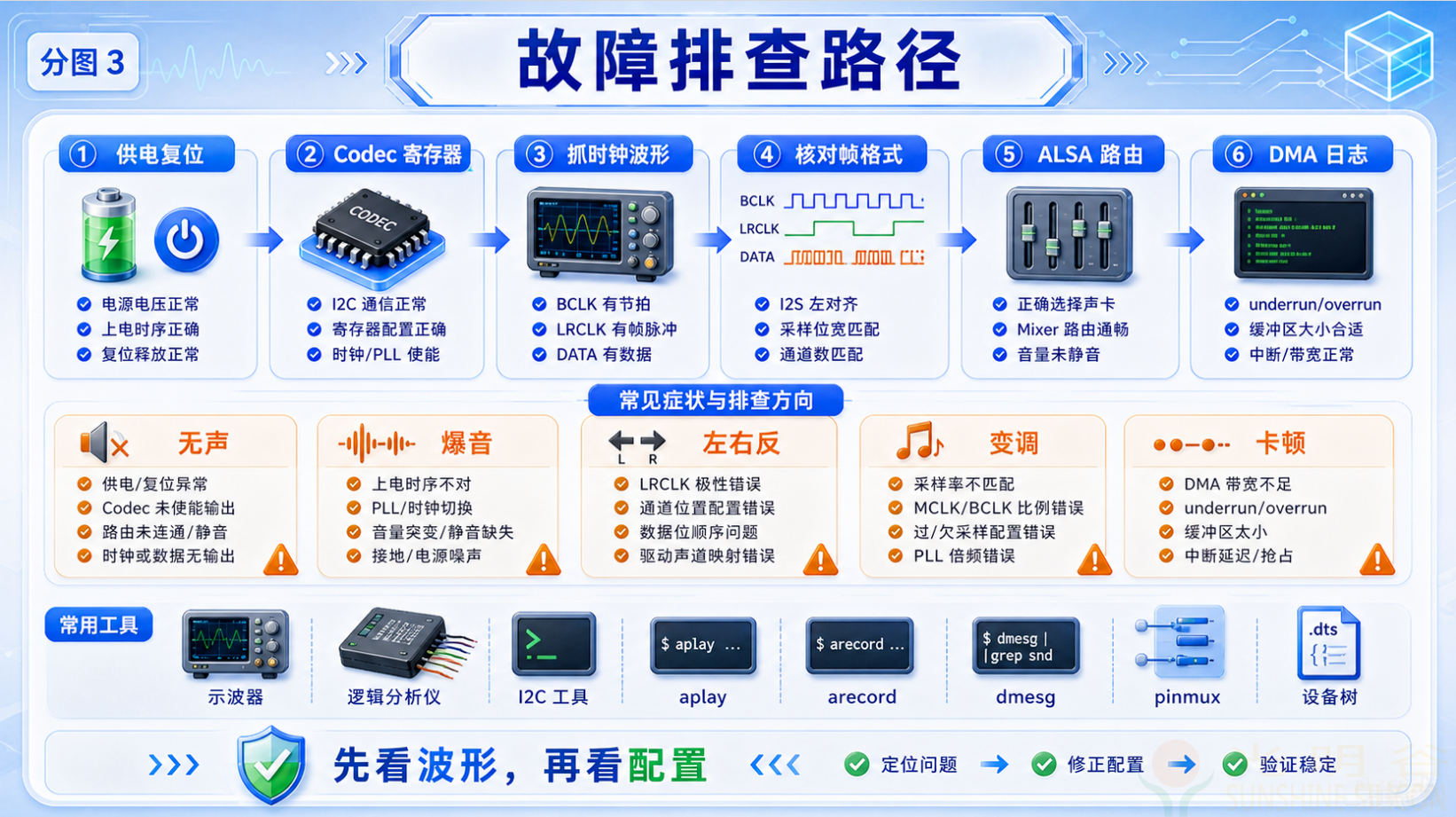

四、先看波形，再看配置
I2S 故障排查最怕只看软件日志。日志说播放成功，不代表喇叭一定会响；寄存器配置正确，也不代表 PCB 上的波形真实存在。比较靠谱的方式，是把软件状态和硬件波形结合起来。
遇到无声，可以先按这条路走：
供电和复位：Codec 电源、功放电源、reset pin 是否正常。 Codec 寄存器：I2C 是否能读写，DAC/ADC、输出路径、mute 是否打开。 时钟波形：MCLK、BCLK、LRCLK 是否存在，频率是否正确。 数据波形：SD 是否有变化，是否和 BCLK/LRCLK 对齐。 ALSA 路由：mixer 是否静音，输出通道是否选对。 DMA 日志：是否有 underrun、overrun、xrun 或中断异常。
遇到爆音，要特别关注上电顺序、mute 控制和时钟切换。Codec 还没稳定就打开功放，或者播放过程中切 PLL、切采样率，都可能产生明显的 pop/click。很多产品会在切换音频路径前先 mute，等时钟和路由稳定后再 unmute。
遇到左右声道反，先别急着怀疑硬件。LRCLK 极性、通道映射、Codec 内部 mixer、ALSA route 都可能让左右互换。遇到声音变调，优先看采样率和主时钟倍频关系。比如应用以为是 48k，底层实际跑在 44.1k，声音就会出现速度和音高异常。
Linux 下可以用日志快速扫一遍：
●●●dmesg | grep -iE "snd|i2s|codec|dma|underrun|overrun"
# 查音频驱动、Codec、DMA 和 xrun 相关日志
amixer -c 0
# 查看 mixer 控件，确认输出路径和静音状态如果日志干净但没有声音，示波器就是下一步。看 BCLK/LRCLK/SD 三根线，通常能立刻判断是“没有数据”“有数据但格式错”“时钟没起来”还是“数字链路正常，模拟输出没开”。
我自己的经验是：I2S 调试要先把问题分层。不要把所有无声都归到驱动，也不要把所有爆音都归到硬件。先看波形，再看配置，最后用日志和命令把软件路径补齐，问题会收敛得快很多。
五、总结
I2S 调试的本质，是让声音这串数据按正确节拍、正确格式、正确路径，从内存走到 Codec，再走到喇叭或耳机。时钟决定节拍，帧格式决定解释方式，DMA 决定数据能不能连续送达，ALSA 路由和 Codec 寄存器决定声音最终能不能出来。
实战里记住一个顺序：先通链路，再对时钟，再核格式，再查 DMA，最后看 ALSA 路由和 Codec 输出。这样排查不会散，也更容易把“无声、爆音、左右反、变调、卡顿”这些问题定位到具体层面。
