音频/结构/硬件研发专属干货，可直接落地量产参考

在TWS真无线耳机、耳夹式OWS开放式耳机的研发设计中，麦克风布局、器件选型与腔体结构设计，是决定ENC通话降噪、抗风噪、人声拾取、回声消除、双讲通话体验的核心关键。

很多产品通话浑浊、风噪大、人声忽远忽近、双讲断连，本质都是前期MIC布局与腔体设计不规范导致。

本文基于官方权威设计文档，完整梳理单麦/双麦/三麦TWS、耳夹OWS、颈挂/头戴式耳机全品类设计标准，所有参数、布局规则、结构要求均为量产级参考，适合研发、结构、声学、产品工程师收藏落地。

一、全品类耳机麦克风布局规范

（一）常规TWS耳机（单麦/双麦/三麦）

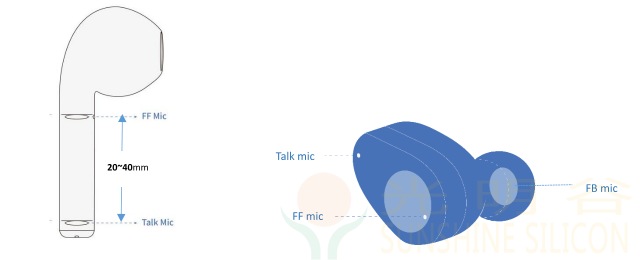

1、双麦方案（Talk Mic主麦 + FF Mic副麦）

双麦是目前TWS主流量产方案，布局有明确硬性标准，不可随意改动：

✅ 物理间距要求

常规机型：Talk Mic与FF Mic最佳间距20～40mm；

豆状小巧机型（结构受限）：PCB间距、外壳ID开孔间距≥12mm，两项必须同时满足。

✅ 走线夹角要求

双麦连接线与人嘴夹角＜30°，夹角越小，人声拾取一致性越好。

✅ Talk Mic 主麦朝向

收音口优先朝下、朝外，结构必须完全避空，杜绝遮挡拾音孔。

✅ FF Mic 副麦朝向取舍

朝外方案：收音完整、双麦一致性高，适配日常静音场景，缺点风噪表现偏弱；

朝内方案：风噪场景语音增强效果好，缺点高噪环境易丢失高频人声。

✅ 耳挂/开放式TWS专属要求

佩戴状态下，必须保证：Talk Mic到人嘴距离 ＜ FF Mic到人嘴距离，始终保留固定距离差，保障降噪算法正常生效。

2、单麦方案

单麦设计核心以「优先拾取人声」为原则：

1. 主麦尽量贴近人嘴位置布局；
2. 拾音孔全程防遮挡设计，避免壳体、耳套、头发遮挡。

3、三麦方案（Talk+FF+FB Mic）

三麦方案中，Talk Mic、FF Mic 完全沿用双麦布局规则，仅新增FB反馈麦克风专项设计要求：

1. 声学基础：FB Mic频宽＞2KHz，保证频谱干净清晰；
2. 开孔设计：无需单独外接拾音孔，扬声器前腔调音孔禁止与FB拾音孔正对，杜绝风噪直吹；
3. 密封隔离：强化PNC隔离密封，最大程度避免风噪、环境杂讯污染收音。

4、振动传感器（VPU/骨传感）布局标准

针对带骨传导、振动拾音的TWS机型，参数与摆放要求严格：

核心性能指标

有效频宽＞800kHz；安静环境SNR＞20dB；噪音环境SNR＞10dB；人声隔离度＞25dB，无明显底噪、谐波干扰。

摆放与测试要求

传感器紧贴骨骼安装，远离扬声器规避信号干扰；做好防风结构，6m/s风速环境下，有效频宽SNR＞0dB；项目需采集5人以上样本测试校准。

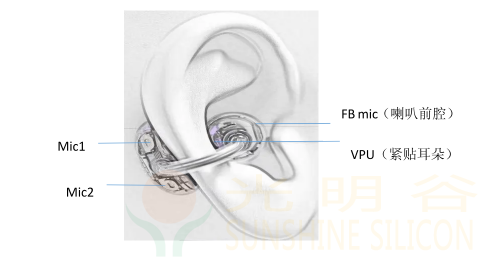

（二）耳夹式OWS开放式耳机

行业实测结论：OWS耳夹机型 2MIC+VPU 方案综合体验优于三麦方案，是目前最优量产方案。

1、2MIC+VPU 主流方案（推荐）

布局组合：FB Mic + 耳后MIC + VPU振动传感器

FB Mic（主拾音麦）

优先布置在扬声器前腔，风噪抗性更强、频响更均衡、人声还原度更高，适配绝大多数日常、户外场景。

耳后MIC

无特殊位置要求，核心硬性标准：整体密封性＞20dB。

VPU振动传感器

1. 平行紧贴耳部接触位，最大化拾取人声振动；
2. 垂直于扬声器安装，大幅降低喇叭发声干扰；
3. 固定胶水、佩戴松紧度直接影响信噪比，装配需标准化；
4. 核心作用：只拾取佩戴者人声，屏蔽旁人说话、环境噪音与喇叭杂音。

2、纯2MIC方案

配置为「1颗FB麦+1颗耳后麦」，布局逻辑参照2MIC+VPU方案即可，适合性价比机型。

3、1+1简易耳夹方案

两种布局各有取舍，综合量产体验优先选择扬声器前腔布局：

前腔布局：抗风噪、降噪强，缺点是近距离喇叭回音、双讲效果一般；

外侧布局：回音、双讲表现更好，缺点是风噪、降噪性能偏弱。

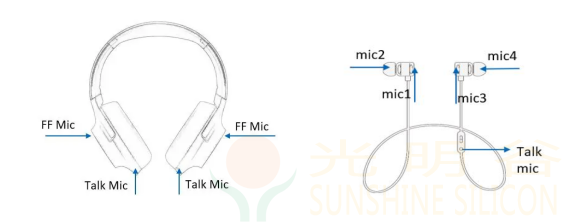

（三）颈挂/头戴式耳机

支持多组麦克风自由组合，可按产品定位选型：Talk+FF、Talk+FB、Talk+FF+FB、Talk+2FF+2FB等方案。

二、麦克风硬件选型量产标准

麦克风参数一致性，是降噪、通话音质稳定的底层基础，量产必须严格达标。

✅ 核心声学参数

信噪比 SNR ≥62dBA

模拟灵敏度：-38±1dBV/Pa

数字灵敏度：-26dBFS

总谐波失真 THD ≤0.5%（94dB SPL @1kHz）

最大声压 AOP ＞120dBSPL

✅ 器件一致性要求

整机统一使用同型号麦克风；100~8kHz全频段，麦与麦之间频响差异＜5dB。

✅ 相位一致性要求

100~4kHz中频关键频段：相位差＜±5°

其余频段：相位差＜±10°

三、麦克风腔体&开孔结构设计规范

结构腔体是声学性能的关键载体，多数通话杂音、漏音、风噪问题，均源于腔体设计不规范。

1. 拾音孔尺寸

外壳外露拾音孔直径必须＞0.8mm，避免孔径过小导致拾音衰减。

2. 孔径孔深比例

遵循「大孔径、短孔深」原则，径深比≥1:3；严禁设计两端小、中间大的异形鼓包前腔。

3. 腔体一致性

Talk Mic与FF Mic腔体结构尽量一致，保证中高频人声一致性，避免算法适配失衡。

4. 密封性能标准

150Hz~8kHz全频段密封性≥20dB（堵孔/不堵孔频响差≥20dB），显著提升回声消除、双向双讲通话性能。

5. 防风结构优化

建议在外观拾音孔或内部腔体预留防风结构，从硬件层面弱化风噪干扰。

四、量产设计总结与实战建议

1. 本文所有标准为行业通用量产参考，不同机型ID、结构、佩戴形态存在差异，项目前期务必Demo采样调试，以实测数据为最终依据。
2. 场景化适配设计：户外运动机型重点强化抗风噪；商务通话机型重点优化回声消除、双讲稳定性。
3. 拒绝硬件堆叠：OWS耳夹机型中，2MIC+VPU方案体验优于传统三麦，合理搭配远比堆砌麦克风更重要。
4. 布局、选型、腔体三者环环相扣，任一环节不达标，都会直接拉低ENC降噪与通话体验。

声明：本文内容整理自官方参考设计文档，仅供耳机研发行业技术参考，请勿商用。
