中科蓝讯开发用downloader烧录固件常见问题
常见问题 Q&A
Q：芯片如何进入串口升级模式?
A：芯片通过以下机制进入口升级模式：
- 1. 芯片复位启动时, 芯片会检升级IO口的握手时序, 如果时序匹配, 则进入升级模式.
- 2. 程序正常运行过程中, 如果升级IO没有被占用(或调试打印输出完成后), 芯片内的升级模块也会不断侦测升级握手时序, 如果时序匹配也会进入升级模式.
Q：程序升级不成功原因及处理方法?
A：程序升级(固件下载）不成功有以下原因及处理方法：
- 1. 检测串口与芯片硬件连接是否正确. (万用表量一下, 串口模块的GND和串口 是否 与芯片GND及串口相连) (或在DownLoader启动下载时,示波器量一下串口时序是否有到芯片引脚)
- 2. 检查芯片供电是否正常: 芯片一般由VUSB或VBAT引脚供电, 供电成功后, VDDIO会输出约3.3V左右的电压. 若量到VDDIO有3.3V电压输出, 一 般供电正常,如果芯片有VDDCORE 引脚封装出来,也可以测量一下VDDCORE电压是否正常(0.8~1.3V可配,均正常)
VDDIO(约3.3V) 作为内部FLASH的电源, 非常重要, 需要确保VDDIO电源稳定 (如果VDDIO上没有接电容, 或电容失效, 或电容离芯片引脚比较远, 这些都可能引起下载失败, 或即失下载成功后, 校验也会失败, 或程序运行异常)
- 3. 确认芯片供电正常后, 可用示波器测量26M晶振, 看看晶振是否起振. 晶振起振后才能下载程序.
- 4. 检测通信IO上是否有其它电容或电路连接影响到升级, 一般该IO上有蓝色LED灯不会影响通信. 红灯则会影响通信.
- 5. 如果通信IO有被复用做其它功能, 则芯片必须复位才能进入升级时序检测, 注意芯片进入低功耗模式时, 即使拔掉电池可能也要等比较长的时间才能耗完电正常复位.
Q: 硬件连接没有问题, 为什么还是固件烧录不成功？
A: 一般是芯片没有复位导致升级不成功
此时可以尝试:
- 1) 拔掉电池,拔掉串口通信线(通信线也会漏电过来), 再手动放电 (短接VDDIO或VBAT到地, 如果是软开机,可以多按几次开机键放电)
- 2)点击PC下载工具Downloader启动下载, 上先接串口通信线, 再接入电池上电. 一般都能下载成功.
- 3) 如果USB线下载, 且样机可用USB供电.可以尝试升级时快速插入USB, 避免插入慢,样机已上电但通信IO口还没有连接好, 导致 下载失败
(先上电, 芯片上电时会检测下载时序, 但由于通信IO未连接好导致下载时序检测失败,接下来已经跑正常的USB功能了, 则无法再复用进行下载了).
Q: 为什么一直显示扫描中，如何处理？
A：如果出现一直显示在扫描中，硬件连接没问题，但没有检测到芯片的情况，依上述芯片进入串口升级模式的机制描述，可以断开VBAT重新上电，或长按目标板的 powerkey 按键关机再开机，唤醒一下芯片进入烧录，烧录完成
Q：为什么出现芯片KEY检验错误？
A：出现芯片KEY检验错误，因为固件加密的key,芯片加密的key不一致，别人给你固件是没法烧录到我们的芯片里，我们给你的升级固件也没法烧录到别家的芯片里，因为我们的固件是加密过的。只有固件和芯片使用同样加密key才能升级烧录。
Q：为何出现串口错误，如何处理？
A： 出现串口错误的原因，一般是XLink或USB转串口工具（如CH340, FT232)等给目标板供电，目标板负载过重，导致XLink或USB转串口工具掉电。

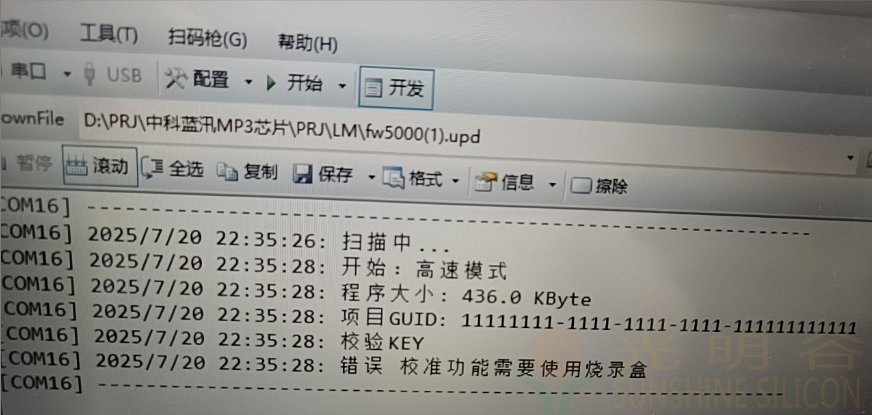

Q：为何出现错误校准功能需要使用烧录盒，如何处理？

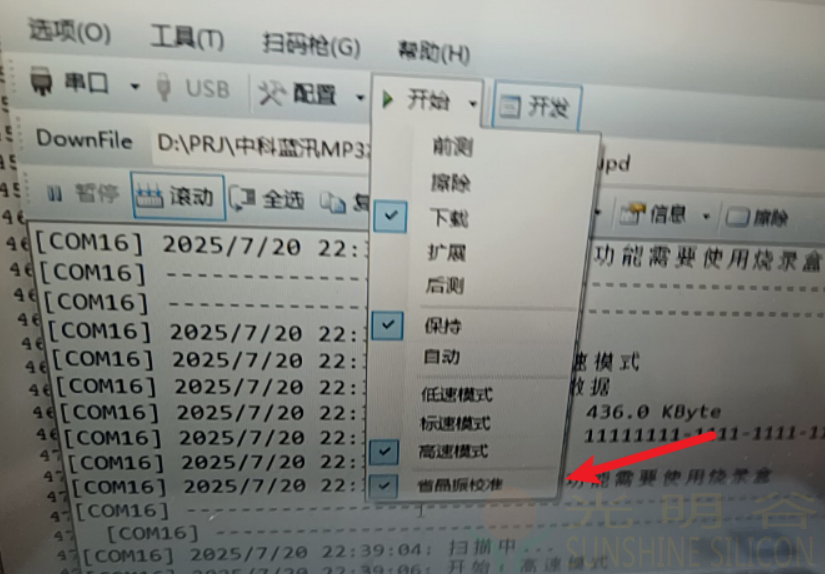

A：开了省晶振校准功能，此功能用于AB13X，AB15X，AB16X，AB17X等纯音频播放IC，省晶振校准 频率，并且需要专用烧录盒。
普通蓝牙IC或音频播放IC（我们出厂时已经校准过了，普通用户用XLINK是无法校准的）， 需关闭省晶振校准 频率功能，默认下载我们提供Downloader（下载：http://www.sunsili.com/html/support/downloads/229.html，用电脑复制到浏览器）是未开启此功能的，不打开此功即可。
