蓝牙音箱噪声处理指南

前言

针对蓝牙音响方案开机的吱吱声以及播放音乐时候的吱吱声，本文介绍如何处理消除蓝牙音箱的噪声。

• 1.1 功放部分

1.1.1加大功放Bypass端电容，建议选择2.2uF，提高功放PSRR

1.1.2 功放电源端VDD滤波电容选择4.7uF。

1.1.3若功放选择AB类功放，MODE脚接地时，此时MODE脚应该和AGND直接相连。

• 1.2 MIC部分

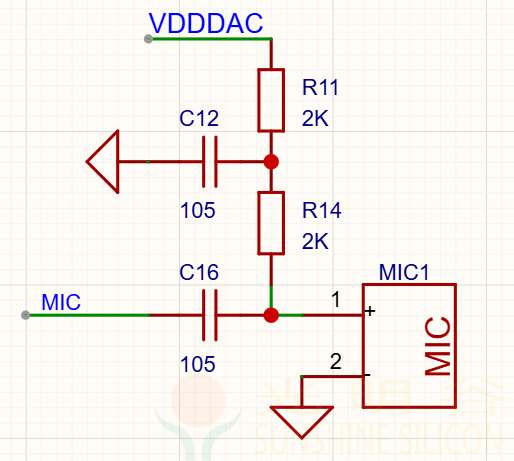

1.2.1若MIC方式是选择外部电阻电容方式，此时MIC偏置用VDDIO供电，建议VDDIO做两级滤波。

1.2.2 同上，MIC地也为模拟地AGND与数字地GND，区分开，划分区域地，并单点连接拟地AGND与数字地GND

 1.3 电源部分

1.3.1 最关键是供电稳定，电源纹波小于50ｍＶpp, 越小越好

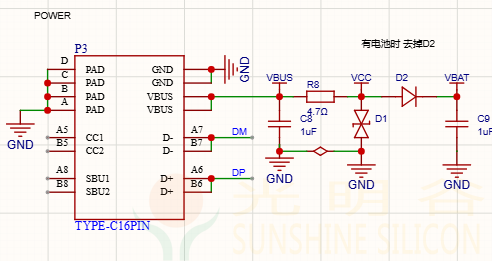

1.3.2 最好不要用DC－DC buck或Boost电路给蓝牙IC供电，最好用LDO，如是DC５V 用一个二极管加2～５欧电阻，做一个DRC滤波电路即可，成本又低,又可靠。

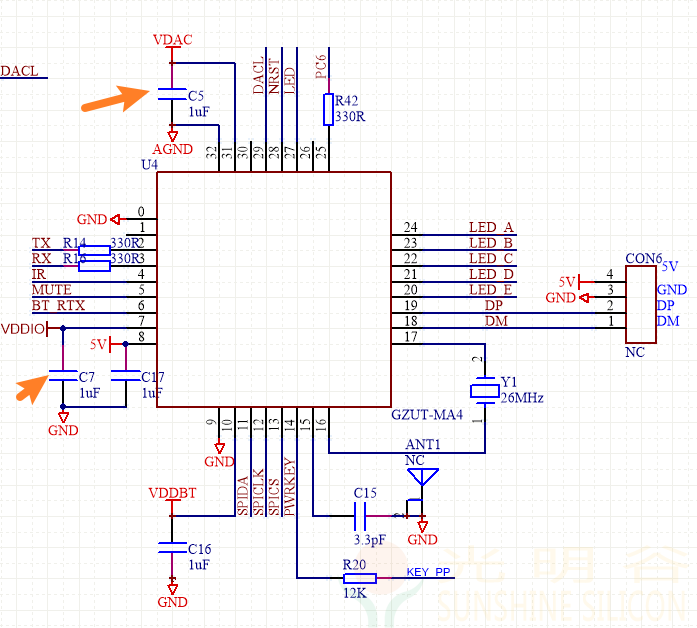

1.3.3 VDDIO\VDAC不能悬空，必须接１～ 10uF电容到地GND，还要靠近IC

部分客户， VDDIO\VDAC悬空, 或接错造成有噪声，声音小，甚至无声，连接不上蓝牙

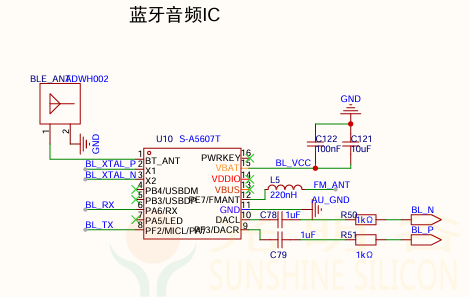

错误案例VDDIO悬空，

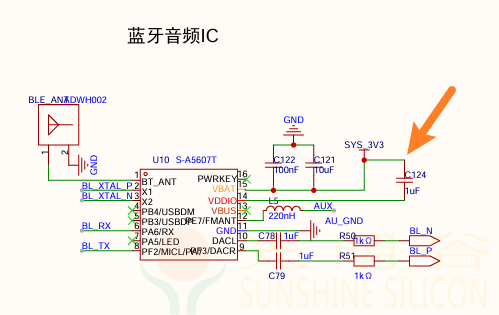

错误案例VDDIO接电空到电源了

• 2.1 减少天线辐射影响

2.1.1 PCB上音频走线包括DAC信号走线以及MIC信号走线需要远离天线区域，并且通过接地层进行屏蔽。

2.1.2 音频走线也尽量远离天线

2.1.3 音频走线还须远离WIFI等射频电路，

2.1.4 音频走线远离电机，LED，DC-DC电路功率电路

2.1.5 音频走线远离PWM、SPI等通信线路

2.1.6 有条件的GPIO多的，单声道（有的IC 双声道也可），最好 可以做差分DAC输出，这样干扰最小

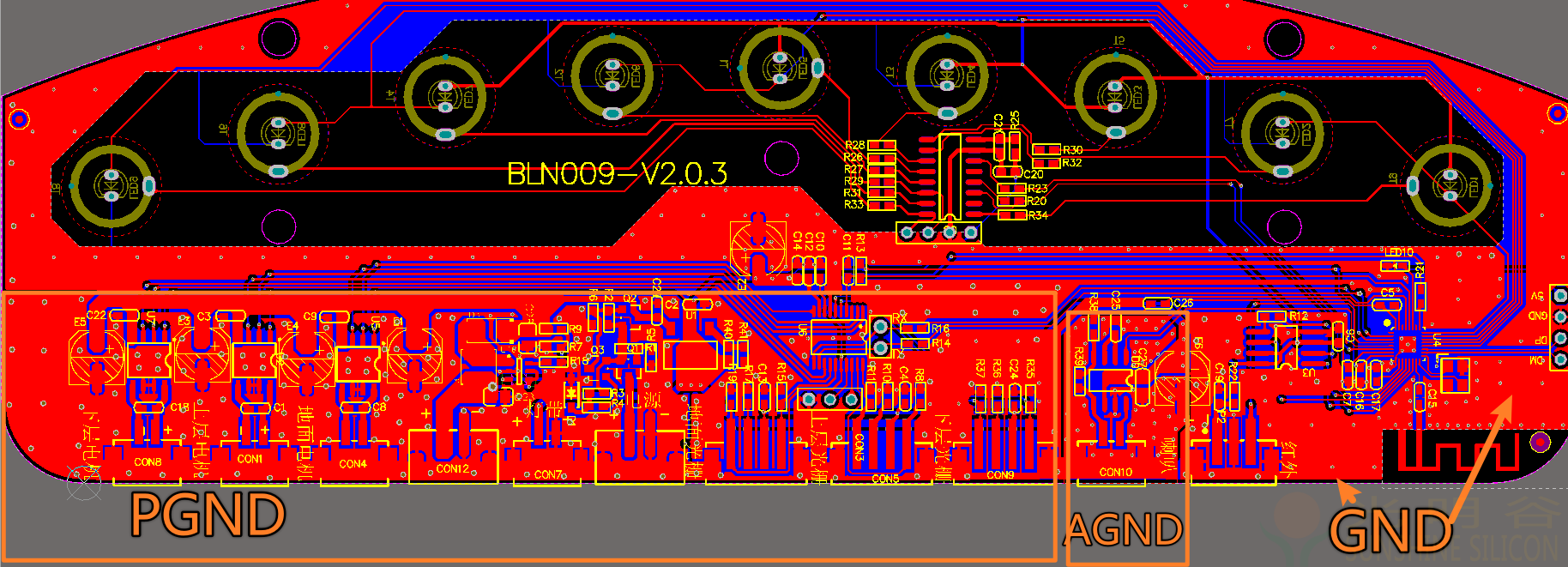

• 2.2 区分数字地、模拟地、功率地

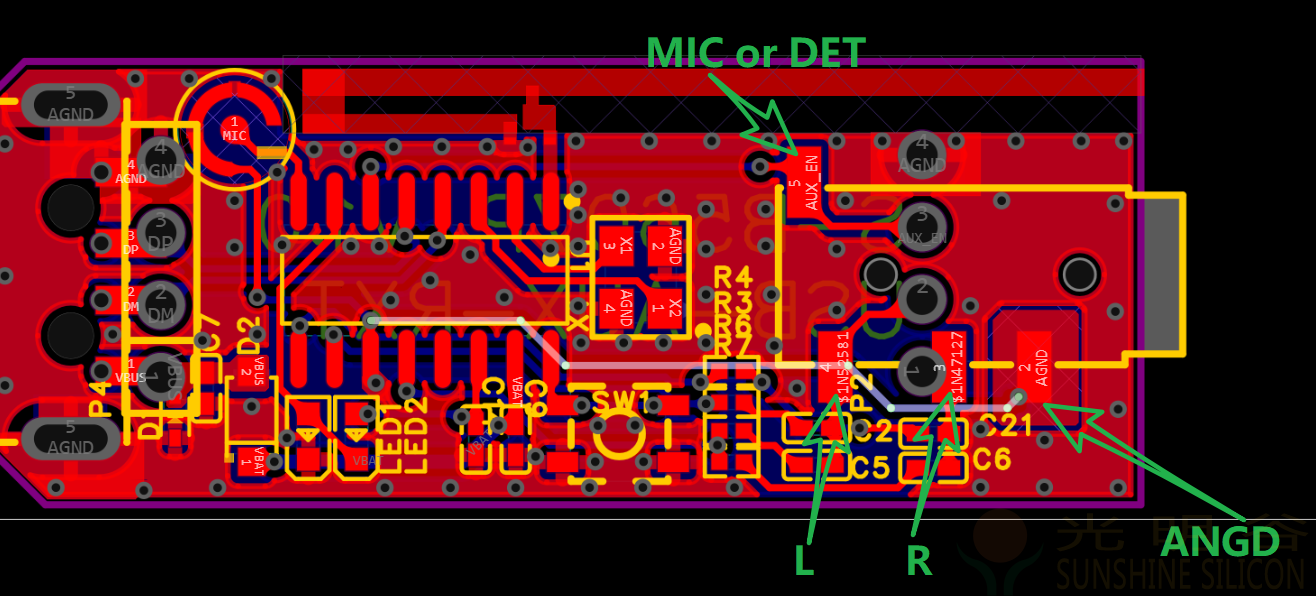

2.2.1 DAC/功放部分以及MIC部分等走模拟信号的走线需要集中在某一区域，铺AGND。板上其他部分铺DGND。数字地和模拟地共地点在功放附近。

2.2.2 如有DC－DC或电机等高功率电路，再分隔出一起功率PGND，与GND单点连接。

② 功放Bypass端旁路电容接AGND，功放电源VDD端电容接DGND

③ 功放Bypass端旁路电容和电源端滤波电容尽量靠近引脚放置

• 2. 3 合理的元件布局

2.3.1  电源、音频放大器以及喇叭负载三者之间引线要短，过长引线的容易产生天线效应以及一些EMI辐射问题

2.3.2 且两两之间引线不要有过多数字信号线穿过，减少噪声耦合的几率。

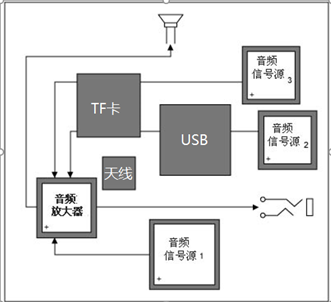

错误的布局：

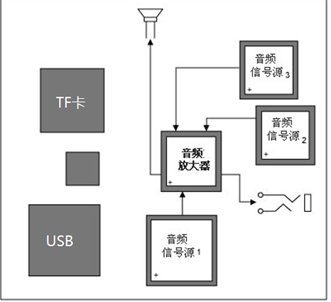

正确的布局：
