射频调试必看：看懂频谱里的基次谐波，从原理到落地整改全解析

---

前言

做射频发射链路调试时，绝大多数工程师都遇过同一个困惑：我的信道只设定2.4GHz 单频发射，频谱仪屏幕上除主峰外，4.8GHz、7.2GHz.... 位置总会冒出大小不一的尖峰，提升发射功率后，这些倍频杂波还同步抬升。这些基波整数倍频点的多余分量，就是射频圈绕不开的谐波，它既是器件非线性的直观产物，也是射频指标、EMC 认证、整机干扰问题的关键源头。想要做好射频产品设计与调试，既要弄懂谐波生成底层逻辑，也要掌握量化标准、故障定位逻辑与落地整改思路。

一、谐波本质：非线性催生倍频分量，奇偶次谐波各有来源

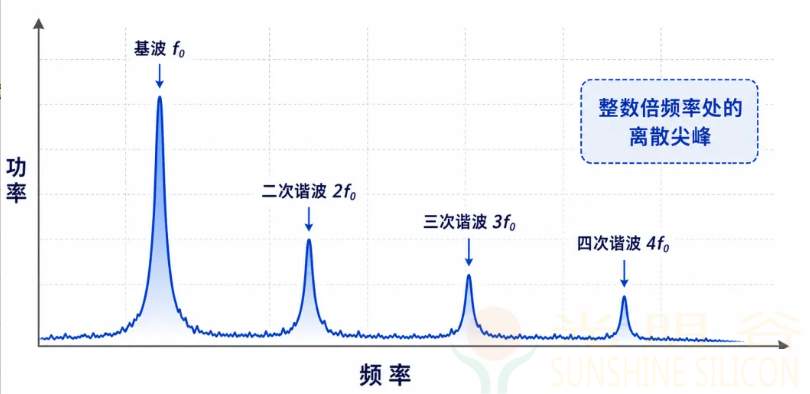

理想环境下，纯净正弦波仅含单一基波f0，频谱只存在一个频点。但现实中功放、晶体管、混频二极管、高速开关、数字时钟全部是非线性器件，输入输出无法维持固定线性比例，信号经过非线性传输后，能量会拆分到整数倍频点，也就是谐波。行业通用非线性数学模型：y=a1x+a2x2+a3x3+a4x4+…，拆解各阶项作用：

1. 一次项a1x：纯线性分量，只保留原始基波频率，不会产生多余杂波；

2. 偶次高阶项（）：生成直流分量与 2f、4f 等偶次谐波，差分平衡放大器依靠电路对称性抵消大部分偶次失真，一旦电路偏置失衡、负载不对称，偶次谐波会快速恶化抬升；

3. 奇次高阶项（）：改变基波增益幅度，同时催生 3f、5f 奇次谐波，也是功放临近压缩区时失真加剧的核心诱因。

谐波并非全是 “有害干扰”：射频倍频源、毫米波本振芯片刻意利用器件非线性产生高次谐波，再通过滤波器筛选目标频点，实现低频转高频设计；但在蓝牙、WiFi、对讲机等常规无线发射机、接收机本振链路中，非预期谐波会劣化频谱纯度，引发邻频干扰，是产品认证整改重点项。

二、工程量化：dBc 才是谐波衡量核心指标，测试记录不能缺两项数据

很多新手只用 dBm 绝对功率评判谐波强弱，很容易出现误判：基波 30dBm、二次谐波 - 20dBm，看似谐波功率很高，但换算相对指标仅 - 50dBc；若基波仅 10dBm，同样 - 20dBm 的谐波反而功率高于主信号。

1. 计算公式

dBc 代表谐波相较于基波的衰减幅度，不受发射功率大小影响，方便跨产品、跨功率档位横向对比线性性能；工程规范要求同步记录：谐波 dBc + 谐波绝对 dBm，前者看器件线性优劣，后者判断谐波是否具备足够功率干扰周边射频模块、接收机。

2. 谐波两大分类，整改方案截然不同

• 传导谐波：在射频端口、同轴线缆、滤波器输出端测出，杂波沿射频主线传输，常规依靠低通 / 带通滤波器、输出端匹配网络优化即可抑制；

• 辐射谐波：PCB 走线、屏蔽缝隙、电源线、天线、整机壳体缝隙向外辐射的谐波，即便端口加装高性能滤波器，空间耦合仍会外泄杂波，必须从版图接地、屏蔽结构、电源滤波入手整改。

同时频谱仪测试参数直接影响读数：RBW 分辨率带宽、检波模式、前端输入衰减、参考电平设置错误，会出现虚高谐波；区分仪器假谐波与真实信号最简方法：在频谱仪输入端增加 10dB 衰减，谐波同步同幅度下降为真实产物，数值异常变化则是仪器前端过载失真导致的伪谐波。

三、整机谐波五大高发源头，射频调试逐个排查

1. 功率放大器（PA）：谐波头号来源

功放工作点越靠近 1dB 压缩点，增益压缩越明显，波形偏离理想正弦波，二次、三次谐波急剧抬升。同款功放小功率输出时谐波达标，满功率发射谐波超标是行业常态，谐波幅度还受供电压降、散热环境、天线驻波、输出匹配阻抗影响；尤其基波与谐波频点负载阻抗不一致时，即便基波匹配完美，谐波负载失配仍会放大失真。

2. 混频器与本振系统

混频依靠非线性完成和频、差频调制，天生附带本振谐波、射频谐波以及各类组合杂散。谐波≠互调≠杂散：谐波为单频整数倍nf0；互调是双频组合mf1±nf2；杂散是所有无用离散频点的统称，谐波、互调都隶属于杂散范畴，调试时不可混为一谈，避免整改方向出错。

3. 高速数字时钟与开关电源

数字芯片、FPGA、MCU、开关电源 MOS 管的陡峭边沿，会产生宽频谐波，通过地线耦合、电源串扰窜入射频通路。大量射频疑难谐波问题，根源并非射频链路，而是临近数字电源、时钟走线辐射干扰，也是整机辐射谐波最隐蔽的诱因。

4. 天线与无源匹配网络

天线在谐波频率呈现失配阻抗，谐波能量被反射回功放输入端，形成反射失真，反向抬升整机谐波指标；无源器件焊接虚焊、走线过细带来的寄生参数，同样会恶化带外抑制。

5. 测试链路引入的假性谐波

频谱仪、射频线缆、衰减器自身非线性造成的虚假杂波，是新手调试最容易踩的坑，增减衰减、分段断开链路即可快速甄别。

四、射频调试五大常见误区，避开少走整改弯路

1. 误区 1：频谱所有频域尖峰都是谐波，只有精准落在基波整数倍频点才是谐波；其余杂波大概率来自电源纹波、本振泄漏、互调干扰、空间串扰，盲目加装滤波器无效。

2. 误区 2：一颗低通滤波器根治全部谐波，滤波器存在寄生通带、插入损耗、功率上限，只能抑制主线传导谐波；空间辐射耦合的谐波，滤波完全无效，需优化屏蔽与隔离。

3. 误区 3：照搬器件 datasheet 谐波参数，芯片手册指标限定固定电压、负载、温度、输出功率；PCB 实际供电波动、散热变差、天线失配，谐波指标会大幅劣化。

4. 误区 4：只盯 dBc 忽略绝对功率，-40dBc 指标看似优秀，但基波满功率 33dBm 时，谐波绝对功率仍可能超标，造成邻信道接收机被干扰。

5. 误区 5：忽略谐波负载匹配，设计只优化基波阻抗，2f、3f 频点负载悬空 / 短路，谐波被功放反射放大，指标持续不合格。

五、标准化五步谐波整改流程（工程落地实操版）

遵循定目标→找源头→判路径→做整改→全场景验证，标准化闭环排查，告别盲目堆料加滤波器：

第一步：明确管控目标

区分整改对象是端口传导谐波还是整机辐射谐波，锁定产品频段、额定发射功率、调制制式、测试参考面，对照 FCC/CE 等认证标准预留 3~6dB 指标余量，避免实验室达标、量产批量超标。

第二步：分段定位谐波来源

由低功率逐步抬升输出功率，观察谐波随基波的变化规律；分段断开链路（功放输入端→功放输出→滤波器→天线），对比各节点频谱；辐射谐波借助近场探头扫描 PCB、屏蔽壳体、电源线，定位辐射最强点位。

第三步：判定谐波传输路径

• 射频主线传导：谐波沿信号通路传输，聚焦功放、匹配、滤波器优化；

• 空间耦合辐射：谐波通过地环路、电源、缝隙、线缆窜扰，重点整改接地与屏蔽。

第四步：针对性落地整改

1. 功放类问题：功率回退降输出、优化静态偏置、谐波负载牵引匹配；

2. 传导谐波：输出端增加低通 / 椭圆滤波器、优化基波与谐波双频匹配网络；

3. 电源 / 时钟干扰：数字部分增加磁珠 + MLC 多层电容滤波、放缓时钟边沿速率；

4. 辐射谐波：缩短射频与数字走线间距、优化完整接地回流、壳体关键缝隙加导电泡棉屏蔽。

第五步：多工况全维度验证

在极限高低温、电源 ±10% 波动、天线驻波恶化、满载额定功率、不同调制模式下复测，确保全场景谐波指标稳定达标。

六、总结

谐波本质是电路非线性对信号能量的重新分配，频域上直观表现为 2f、3f 整数倍频尖峰。射频工程师不用惧怕频谱里的谐波，摒弃 “见杂波就加滤波器” 的惯性思维，用好 dBc+dBm 双指标量化、分段溯源、区分传导 / 辐射路径的调试逻辑，从器件工作点、PCB 版图、无源匹配、整机结构多维度优化，既能把谐波控制在认证限值内，也能借助谐波原理设计倍频、F 类高效率功放等特色射频电路，实现从故障整改到正向设计的能力升级。
