前言
应读者要求，让笔者讲讲天线效率，笔者硬着头皮恶补一下这块知识分享给大家。
射频工程师在射频高度时常会碰到：天线 S11 调试到 - 10dB 以下，驻波比达标，传导测试数据亮眼，可整机实测通信距离短、灵敏度差、TRP 上不去。究其原因，忽略了决定射频性能上限的天线总效率。
一、理清三类效率，看懂功率的三种去向

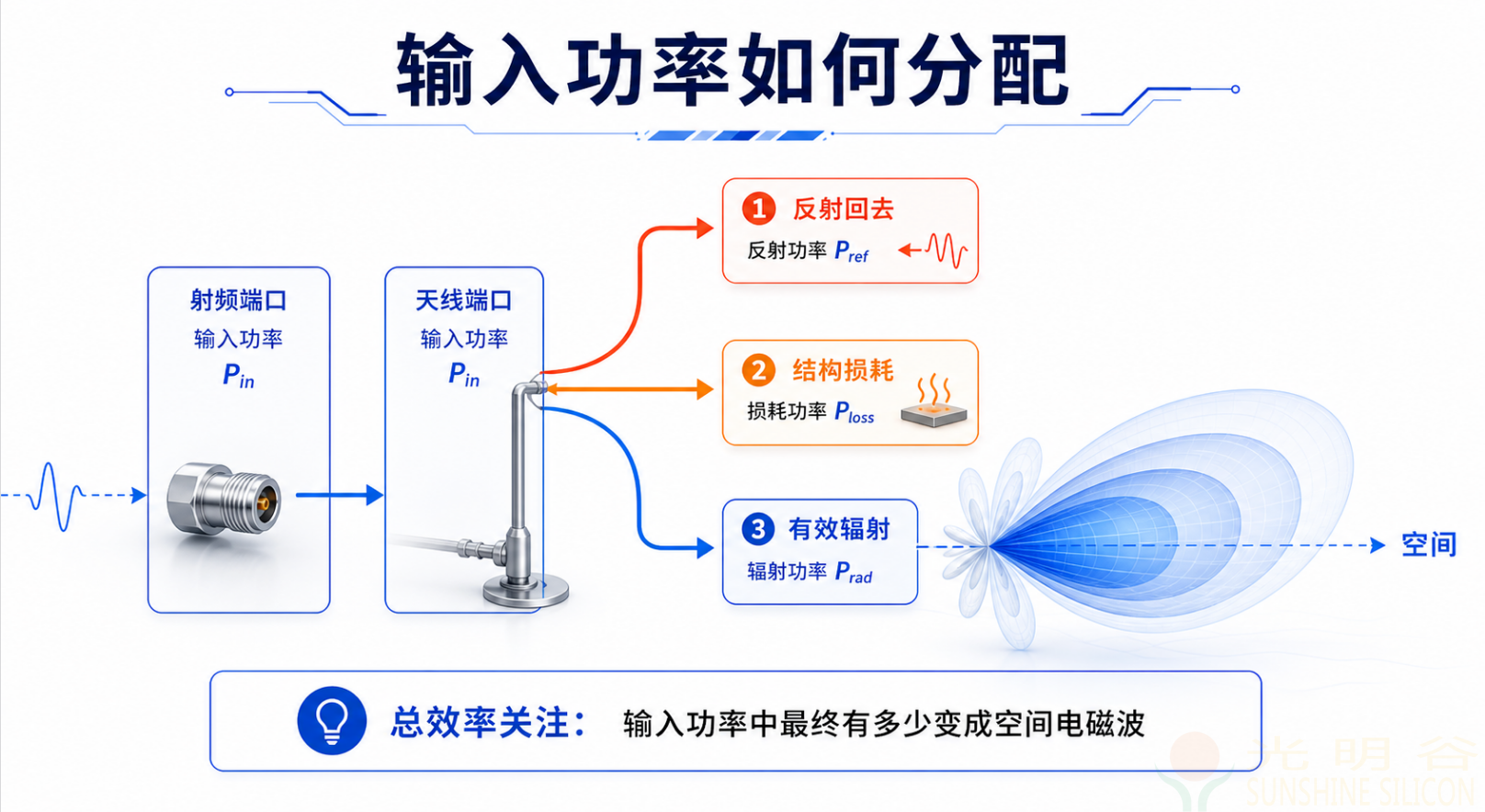

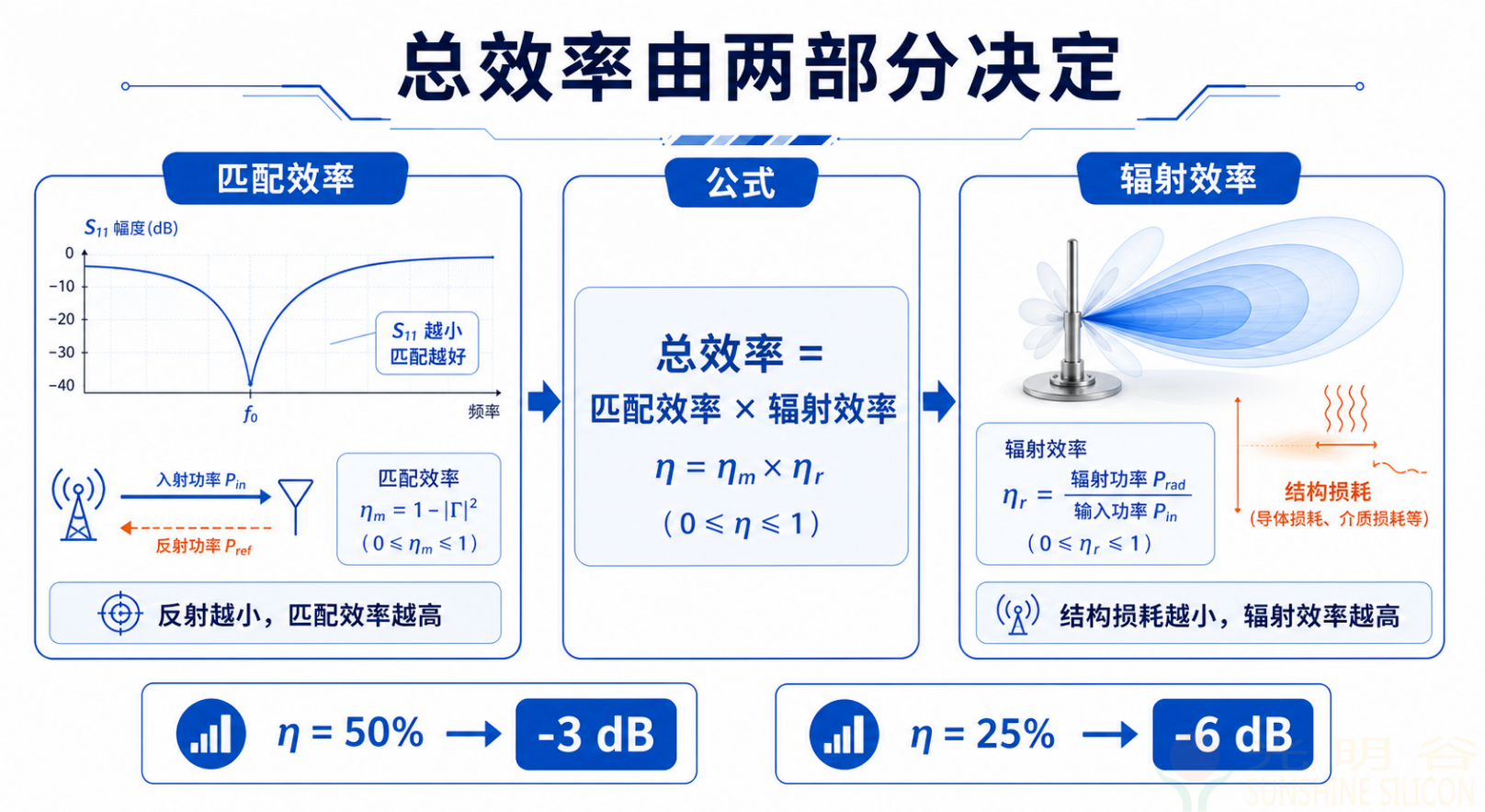

射频信号输入天线端口后，能量会分成三部分：一部分沿线路反射回射频芯片形成反射损耗，一部分在导体、介质、周边结构中以热能形式损耗，剩余部分才变成电磁波辐射至空中，对应匹配效率、辐射效率、总效率三大核心指标，三者满足数学关系：总效率 = 匹配效率 × 辐射效率。
匹配效率：管控端口反射损耗

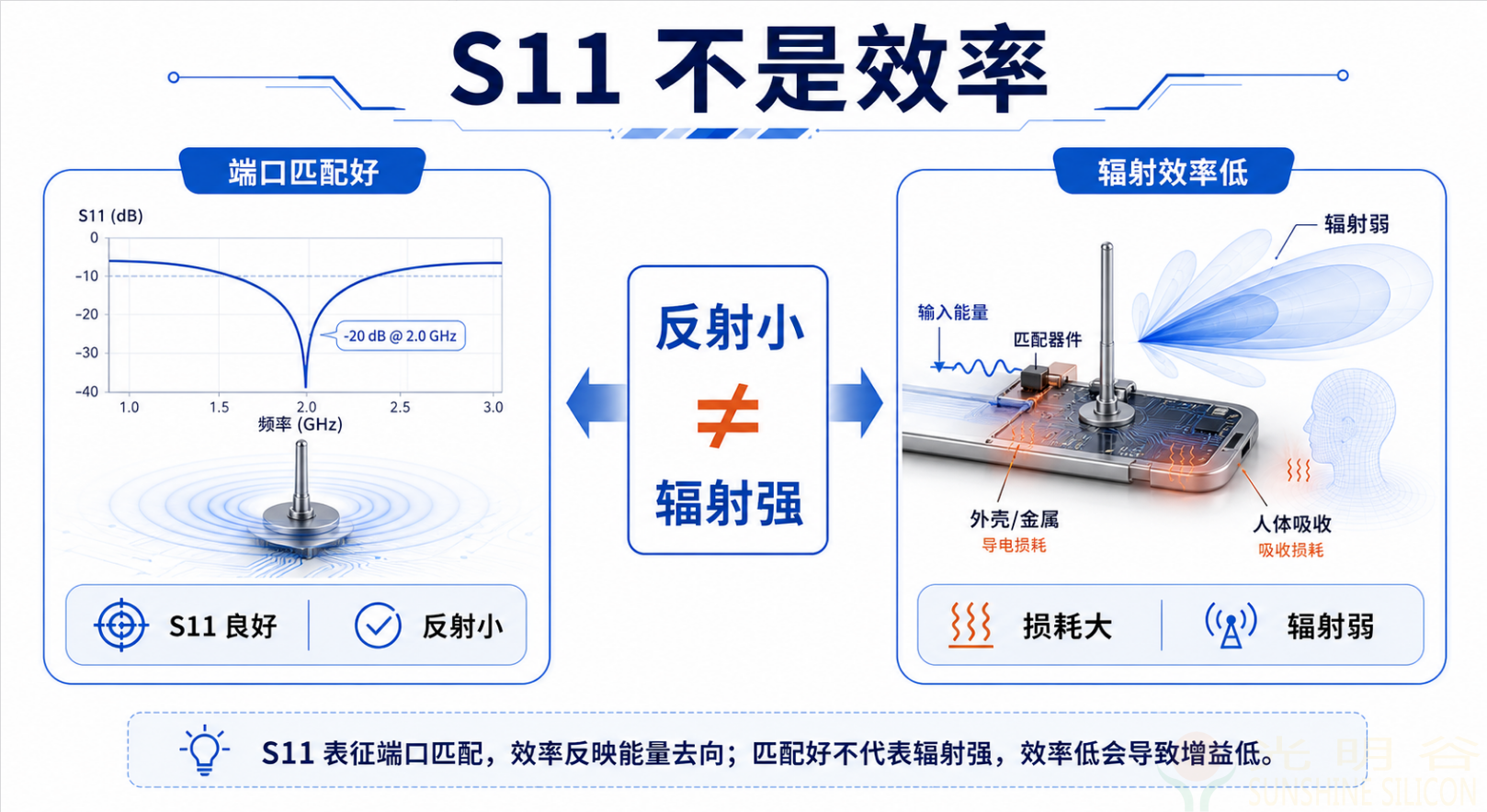

匹配效率由反射系数 Γ 计算：，S11 数值直接映射匹配水平。以行业常用阈值 S11=-10dB 举例，约 10% 功率发生端口反射，匹配效率 90%，折算损耗仅 0.46dB，从阻抗层面看已经是优质水准。但匹配再好，只能证明功率顺利送入天线内部，无法规避天线内部的能量消耗。
辐射效率：管控天线本体损耗
指成功进入天线结构的功率里，真正完成辐射的占比，PCB 走线铜损、板材介质损耗、外围匹配电感电容损耗、电池与金属壳体的寄生吸收、人体握持吸波损耗，全部会拉低辐射效率。
总效率：整机实际辐射能力
作为前两项效率的乘积，是产品落地的关键参数。沿用上面案例：S11=-10dB（匹配效率 90%），但若天线受结构限制辐射效率仅 30%，整机总效率只剩 27%，等效带来约 5.7dB 链路损耗。在远距离物联网、低功耗无线设备中，单天线近 6dB 损耗足以直接腰斩通信距离；换算规律简单易记：效率 50% 对应损耗 - 3dB，效率 25% 对应损耗 - 6dB。
不少样机就是卡在这个环节：匹配曲线赏心悦目，但大半电能在天线内部变成热量，真正辐射出去的信号寥寥无几，这也是 S11 好看、实测翻车的原因。
二、小型天线天生低效：尺寸受限带来的设计困局
在智能穿戴、便携物联网、NB-IoT、433/868MHz Sub-GHz 低频模块等产品中，天线物理尺寸远小于工作波长是效率走低的先天诱因。
从电磁原理来讲，天线尺寸偏小会造成辐射电阻偏低、无功储能占比飙升、固有带宽急剧收窄。
工程师为把 S11 拉到合格区间，不得不增加 LC 匹配网络、弯折 PCB 走线、加载无源器件拓展谐振频段。但小体积电感 Q 值有限、细长走线自带导体损耗、PCB 介质固有介电损耗，这些优化匹配的操作，同步新增大量能量损耗，最终造就 “曲线好看，辐射拉胯” 的矛盾结果。除此之外，整机环境的不可控变量持续蚕食效率：天线无法独立存在，整块 PCB 地平面、锂电池、金属屏蔽罩、屏幕支架都会参与射频电流传导。天线原厂参数在空旷标准评估板测试达标，一旦移植到量产整机，地平面尺寸、天线净空区域、周边元器件布局全发生变化，辐射效率往往出现断崖式下滑。汇总小型天线常见损耗来源：导体铜损、PCB 介质损耗、匹配元器件损耗、接地面积不足、金属结构遮挡、人体近场吸波、外壳非金属材料介电损耗，其中低频长波（GNSS、LTE 低频、433MHz）天线小型化矛盾犹为突出。
三、效率决定天线增益，直接左右收发整机性能
天线峰值增益公式：
G(dBi)=D(dBi)+10lgη（D 为方向性系数，η 为总效率）
清晰点明增益由方向性和效率共同决定，单一高方向性无法弥补低效短板。
举一组工程实例：
天线 A：方向性 4dBi，但总效率仅 25%，最终增益≈4-6=-2dBi；
天线 B：方向性只有 1dBi，但总效率 80%，最终增益≈1-0.97≈0dBi。
看似波束更集中、方向性更强的 A 天线，受低效拖累，实际有效增益反而不如 B 天线。放到整机链路中，发射端效率偏低会压低 TRP 全向辐射功率，链路余量被持续消耗；接收端效率衰减等同于前置无源衰减，外界有效信号还未进入接收机就被损耗，大幅压缩 TIS 接收灵敏度余量，弱信号环境下极易出现断连、丢包问题。尤其低功耗电池供电的 IoT 设备，低效不仅缩短通信距离，还会迫使射频功放抬升发射功率，加速耗电、缩短整机续航。
四、工程落地五步验收：跳出 S11 单一评判误区
射频项目从天线选型到整机验收，必须摒弃 “S11 合格即天线合格” 的错误标准，落地五条实操准则，全方位把控效率：
1. 测试基准优先整机，拒绝裸板判定
天线裸板、评估板的 S11 和效率参考价值有限，整机带外壳、电池、完整结构的测试数据才是验收依据。外壳卡扣松紧、电池型号变更、用户手握姿态，都能改变近场电磁场分布，直接波动天线效率。
2. 全频段抽检，不只盯中心频点
多数天线仅在频段中心频点效率达标，频段边缘效率断崖下跌。针对跳频、多频段宽带产品，必须抽检全频段高低端点效率，避免局部频点失效。
3. 效率损耗计入链路预算
提前把实测天线损耗折算进链路：效率 50% 预留 3dB 余量，效率 25% 预留 6dB 余量，远距离通信、低速率传感产品余量预留不足，量产极易出现批量通信故障。
4. 分源整改低效问题
匹配差：优化馈电参考面、微调 LC 匹配网络；
辐射效率差：拓宽天线净空区、优化地平面开槽、更换高 Q 匹配器件、移除近距金属遮挡；
人体损耗大：调整天线布局远离握持区、增加吸波结构优化近场耦合。
5. 多样机重复验证
天线效率对装配公差极其敏感，螺丝松紧、壳体装配误差都会改变性能，不能依靠单台样机数据定版，需多批次抽样复测。
五、天线效率主流测试方法与避坑要点
天线效率无法依靠 VNA 直接读取，需依托 OTA 暗室类专业测试，行业主流三种方案各有适用场景：
全电波暗室三维方向图积分法：同步采集方向图、增益、总效率，数据精准，但设备投入成本高，对工装夹具、转台校准精度严苛，多用于手机、智能终端量产抽检；
混响室测试：侧重整机统计化辐射性能，测试效率高，是 IoT 模组、便携产品批量测 TRP/TIS 的首选方案；
Wheeler Cap（惠勒帽）法：小天线快速摸底效率，测试便捷，但对天线外形、边界条件敏感，仅用作前期方案筛选。
测试高频踩坑提醒：测试馈线若未做好去耦处理，同轴线外导体寄生电流会额外参与辐射，造成效率、方向图测试数据虚高失真；小天线测试务必加装巴伦、吸波套管，规范线缆布线走向，规避测试误差。
结语
一句话分清三大参数核心作用：
S11 表示反射损耗
天线效率表示能量损耗
天线增益表示定向辐射能力
匹配是天线达标入场券，效率才决定无线产品通信上限。未来智能设备持续小型化、低频化、低功耗化，研发选型务必把总效率、全向增益、整机 OTA 性能和 S11 参数放在同一考核维度，摆脱单一 S11 的片面评判，才能从根源解决 “曲线漂亮、通信拉胯” 的量产问题。
