C07EDP BLE串口数据透传 自拍杆 评测

前言

C07EDP BLE 5.4 SOC 串口透传低功耗蓝牙芯片 Datasheet 规格书原理图下载_资料下载

C07EDP 是一款由光明谷推出的低功耗蓝牙（BLE 5.4）SOC芯片，因其高集成度、低功耗和灵活的外设，常被用于物联网（IoT）和智能硬件开发，其中“BLE串口数据透传”和“自拍杆”是其非常典型的应用场景。以下为该芯片在这两个场景下的综合评测与方案解析：

 C07EDP 芯片核心性能

1. 核心架构：采用32位120MHz RISC-V处理器，内置64KB RAM和2Mbit Flash，性能足以支撑轻量级IoT应用和蓝牙协议栈。

2. 蓝牙性能：支持蓝牙5.4，支持1M/2M长距离通信，发射功率-20dBm至+9dBm，接收灵敏度-94dBm，通信距离和稳定性表现良好。

3. 功耗表现：支持浅睡（RAM保持）和深睡（RAM关闭）模式，深睡电流低至2μA，关机电流1.5μA，非常适合电池供电的便携设备。

4. 外设与接口：集成UART（串口）、USB、ADC、PWM、GPIO等，支持灵活的功能引脚分配，便于与外围传感器或MCU进行扩展。

工具准备

PC工具：

LLCOM---- Windows Store搜索安装

BLE DEBUG----使用此工具前提，PC带蓝牙功能。请关注公众号，联系我们获取。

移动端：

BLE调试助手---可以安卓或苹果应用市场获取到，找不到的话，请关注公众号，联系我们获取。

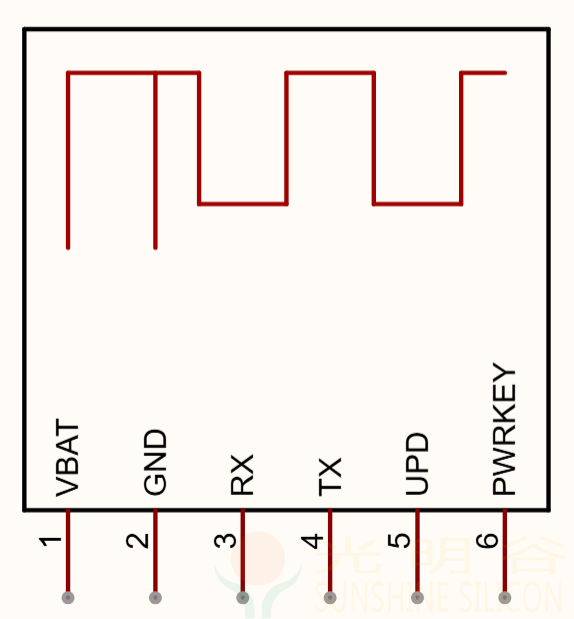

硬件连接

串口数据透传使用评测

BLE串口数据透传方案特性

1. 方案优势：C07EDP 提供了便捷的BLE数据透传方案，无需开发复杂的蓝牙协议，通过MCU的UART串口即可实现数据的双向透传（串口数据<->BLE数据），极大降低了物联网产品的开发门槛和周期。

2. 透传参数：默认串口波特率为9600bps，单包最大数据MTU为512Bytes，大数据需分包传输，透传效率满足常规IoT数据传输需求。

3. 适用场景：适用于需要蓝牙连接手机或PC进行数据交互的各类IoT设备，如蓝牙信标、无线传感器、智能中控等。

BLE模式

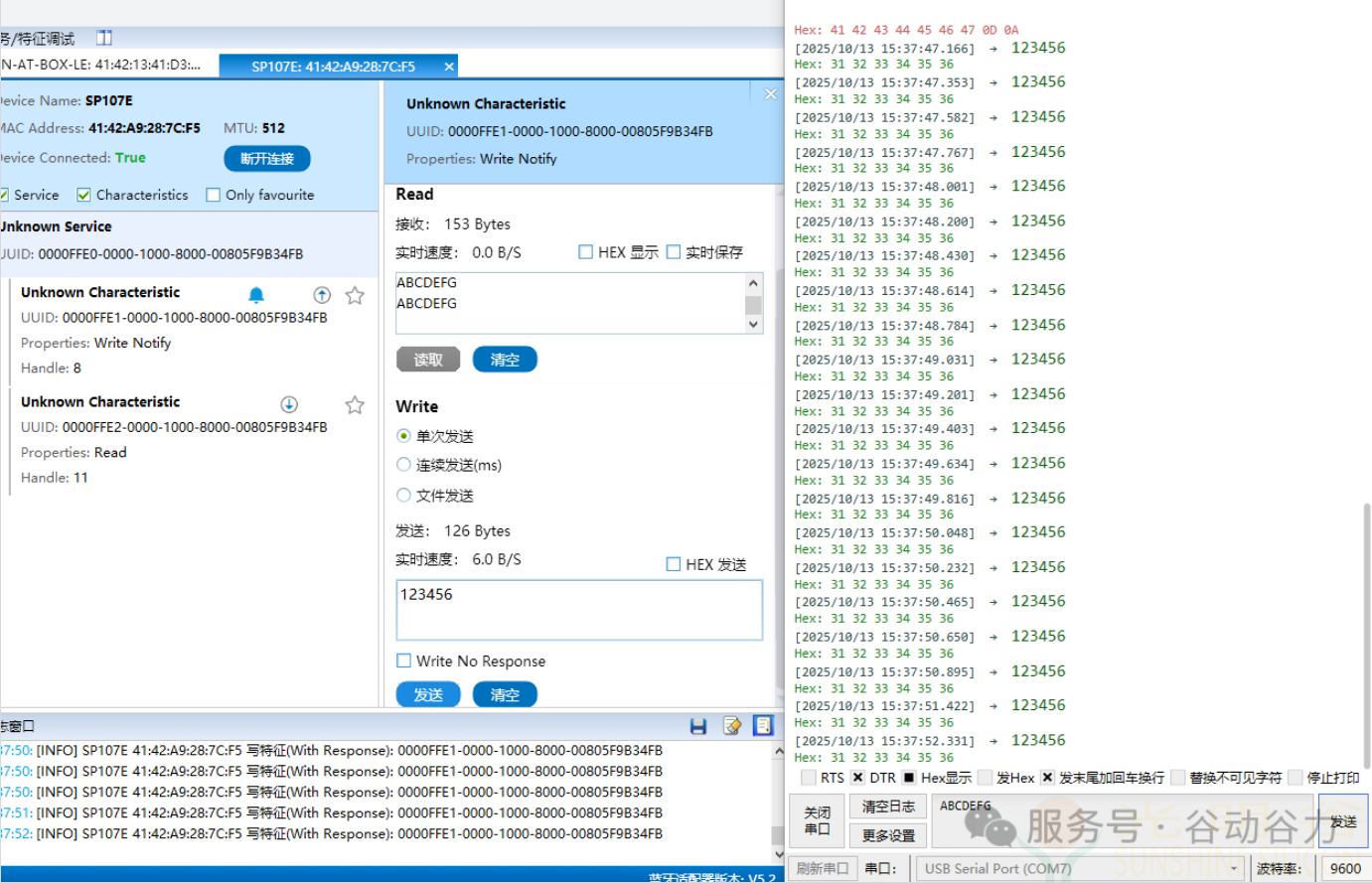

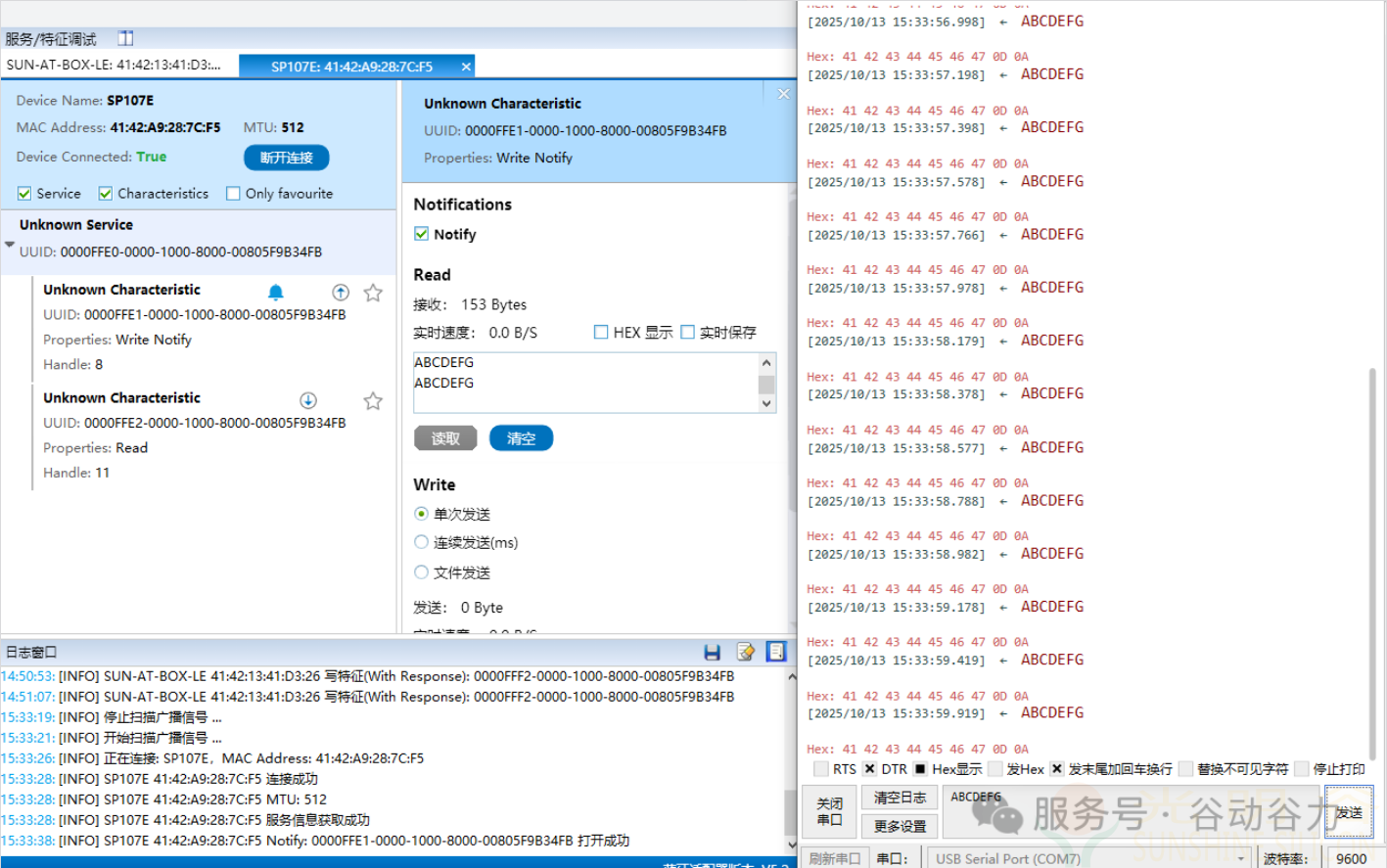

BLE串口数据透传使用方法

1. PC使用LLCOM，BLE DEBUG, 打开应用， 设置波特率9600bps

2. BLE DEBUG连接C07EDP蓝牙模块BLE名称：SUN-AT-BOX-LE,

自拍杆应用评测

 自拍杆方案特性

1. 功能实现：C07EDP 被广泛应用于蓝牙自拍杆方案（固件如：le-selfie）中，通过蓝牙与手机连接，实现单击拍照、双击打开相机App、长按10秒关机等功能，完美替代传统有线遥控器。

2. 硬件适配：芯片内置锂电池充电功能（单节锂电）和电池电量上传功能，配合低功耗特性，能很好地满足自拍杆对续航和体积的严苛要求。

3. 用户体验：连接稳定，按键响应灵敏，且支持蓝牙名称和功能的定制，适配性极强。

使用方法

1. 打开蓝牙设置，连接C07EDP蓝牙模块BLE名称：LE-SELFLE,

2. 单击拍照， 双击打开相机APP， 长按10s关机

总结

C07EDP 在 BLE 串口透传和自拍杆应用中表现优异，兼具低功耗、高集成和易开发的优势，是中小物联网硬件和消费电子（如自拍杆）的性价比之选。

后记

C07EDP方案，单包最大数据MTU：512Bytes(APP 必须同步设置）,  大数据必须分包传.

自拍杆-----单击拍照， 双击打开相机APP， 长按10s关机，有电池管理，单节锂电充电功能，电池电量上传(串口无效).

抖音刷屏遥控器-----单击下翻，双击上翻，长按点赞， 长按10s关机，有电池管理，单节锂电充电功能，电池电量上传，(串口无效)
