C07EDP BLE数据透传支持AT指令了

1. 概述

C07EDP是一款由光明谷开发的低功耗蓝牙模组，内置高性能的蓝牙低功耗SoC。该SoC集成AIOT蓝牙智能设备的所有要素，其中包括32位120MHz RISC-V处理器核心，72KB RAM，2Mbit Flash和高性能2.4 GHz射频收发器。C07EDP内置MIC放大器，Sigma-Delta ADC，USB，数字接口，集成LDOs，DCDC转换器，支持2-5.5V供电范围，使其成为一个完整的低功耗蓝牙SoC解决方案，如物联网、自拍杆、放丢器、智能语音遥控器、BLE透传模块、USB Dongle。

2. 工具准备

PC工具：

LLCOM---- Windows Store搜索安装

BLE DEBUG----使用此工具前提，PC带蓝牙功能。请关注公众号，联系我们获取。

移动端：

BLE调试助手---可以安卓或苹果应用市场获取到，找不到的话，请关注公众号，联系我们获取。

3. 硬件连接

4. C07EDP串口AT指令使用说明

串口通讯指令是模块与MCU之间的通讯协议，串口指令集包含了通用指令、音频指令、数据(双模)指令、BLE 数据指令等，不同模块支持指令不同，如发送指令无响应或者返回“ERROR”，需确认该模块是否包含该指令， 所有模块默认波特率为115200, 8位数据位, 1位停止位，无校验。文字编码：GB2312.

4.1. 指令格式说明

AT+ Command {=Param1{, Param2{, Param3…}}} <CR><LF>

• 所有的指令开头都是 “AT”,  并且以<CR><LF>结尾， 代码里用 “\r\n" 转义字符表示，PC 串口调试工具里，勾选”末尾加回车换行符“

• <CR>  代表“回车”,  对应的HEX是0x0D

• <LF>  代表“换行”,  对应的HEX是0x0A

• 如果指令有设置的参数,  参数前加“=”

• 如果该指令有多个参数,  每个参数间必须用“,”隔开

• 如果指令有反馈响应,  该反馈的开头为 <CR><LF>,  结尾为<CR><LF>

• 模块反馈 “OK” 表示成功 ，“ERROR” 表示失败

• 模块UART默认波特率115200

• 模块所有指令为大写字母

• 数据：8

• 奇偶校验：无

• 停止：1

• C->S：代表MCU向模块发送指令

• C<-S：代表模块向MCU发送指令

• R：代表读数据

• W：代表写数据

4.2. 查询固件版本指令 AT+VER

4.3. 查询BLE蓝牙名称指令 AT+LE_NAME

4.4. 设置BLE蓝牙名称指令 AT+LE_NAME=PARAM

设置BLE蓝牙名称重启后才能生效

4.5. 查询波特率指令 AT+BAUD

4.6. 设置波特率指令AT+BAUD=Param

设置BLE蓝牙名称重启后才能生效

4.7. 重启设备 AT+REBOOT

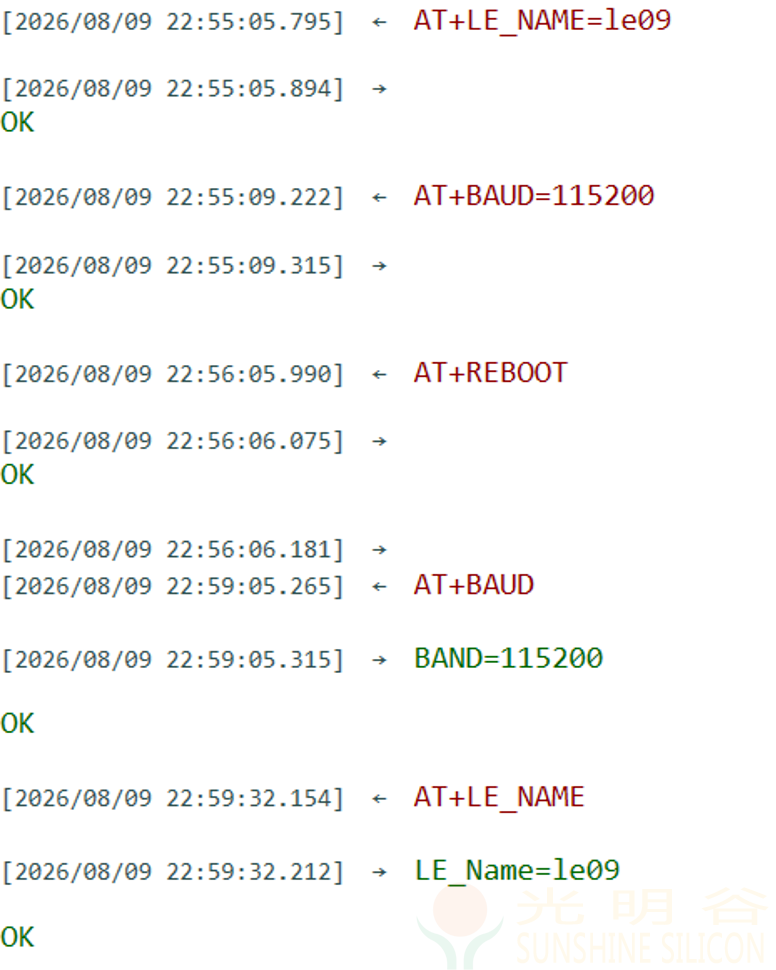

PC端打开LLCOM

设置波特率为115200, 8位数据位, 1位停止位，无校验， 发送以下命令。
